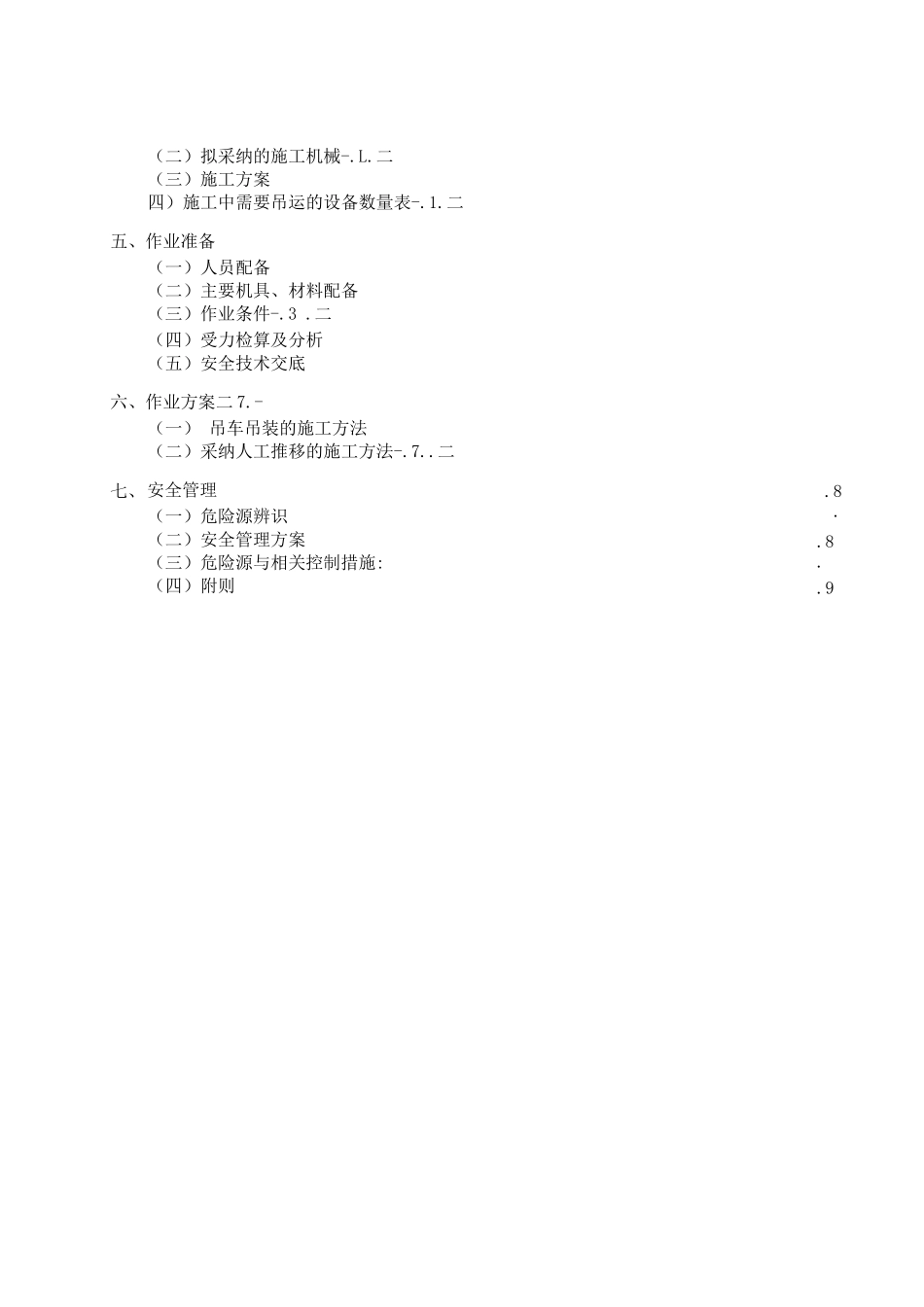

新建郑州至徐州铁路客运专线站后“四电”系统集成及相关配套房屋工程 ZXZH-01 标段商丘至杨山南段牵引变压器就位安装专项施工方案中国中铁编制：审核：批准：中铁一局集团电务工程有限公司郑徐客专电力电气化及房屋工程项目经理部二零一五年六月一、 编制依据二 1.-二、 适用范围二 1.-三、工程概况四、施工方案：（一）工程范围（二）拟采纳的施工机械-.L.二（三）施工方案四）施工中需要吊运的设备数量表-.1.二五、作业准备（一）人员配备（二）主要机具、材料配备（三）作业条件-.3 .二（四）受力检算及分析（五）安全技术交底六、作业方案二 7.-（一） 吊车吊装的施工方法（二）采纳人工推移的施工方法-.7..二安全管理（一）危险源辨识（二）安全管理方案（三）危险源与相关控制措施:（四）附则七、.8..8..910牵引变压器就位安装专项施工方案一、编制依据1、现场吊运界面与条件2、高铁电力牵引供电工程施工技术指南3、实施性施工组织设计4、材料、设备进场计划5、高铁电力牵引供电工程施工质量验收标准二、适用范围本施工方案仅适用于郑徐客专 DK197+892。875-DK253+791。25 段牵引变电工程.三、工程概况管段内牵引变电工程包括：朱屯牵引变电所、刘庄分区所、稍岗 AT 所、彭楼 AT 所，其中朱屯牵引变电所有牵引主变压器 4 台，刘庄分区所有自耦变压器 4 台，稍岗 AT 所和彭楼 AT 所各有自耦变压器 2 台。四、施工方案：（一）工程范围郑徐客专 DK197+892。875—DK253+791.25 管段内牵引变电工程的牵引主变压器、自耦变压器等的装卸、运输及安装。（二）拟采纳的施工机械150T 轮式汽车吊、50T 汽车吊、牵引汽车、液压千斤顶、液压推位装置等。（三）施工方案1、吊装就位安装作为首选方案场地、道路能够满足大型吊车进入，且地面较硬时，首先选用吊车吊装的方案。2、人工推移就位安装作为备用方案大型吊车无法进入场地，或场地面松软无法吊装时，就采纳人工推移就位的方案.（四）施工中需要吊运的设备数量表变压器数量表序号规格单位数量工程部位1牵引变压器台4朱屯牵引变电所2自藕变压器台4刘庄分区所3自藕变压器台2稍岗 AT 所4自藕变压器台2彭楼 AT 所（五）、方案经济比选及结论根据前期市场调查,商丘市 150 吨吊车租赁费为 280 元/台班，50 吨吊车租赁费为 40元/台班。150 吨吊车每个台班可以吊装就位 2 台牵引主变压器，50 吨吊车每个台班可以吊装 3台自藕变压器。人工推移就位的市场价格为：...
