牵引管施工方案

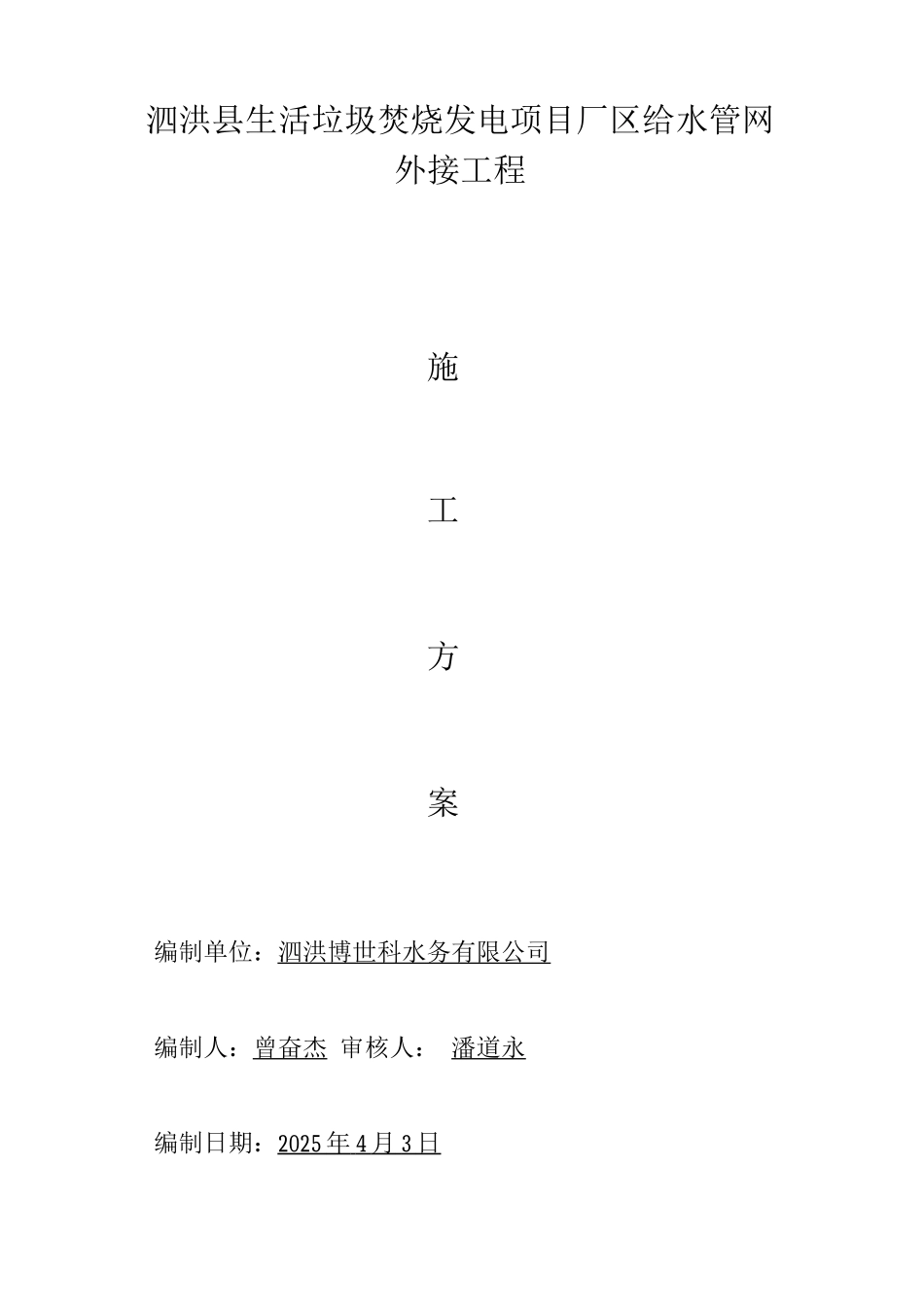

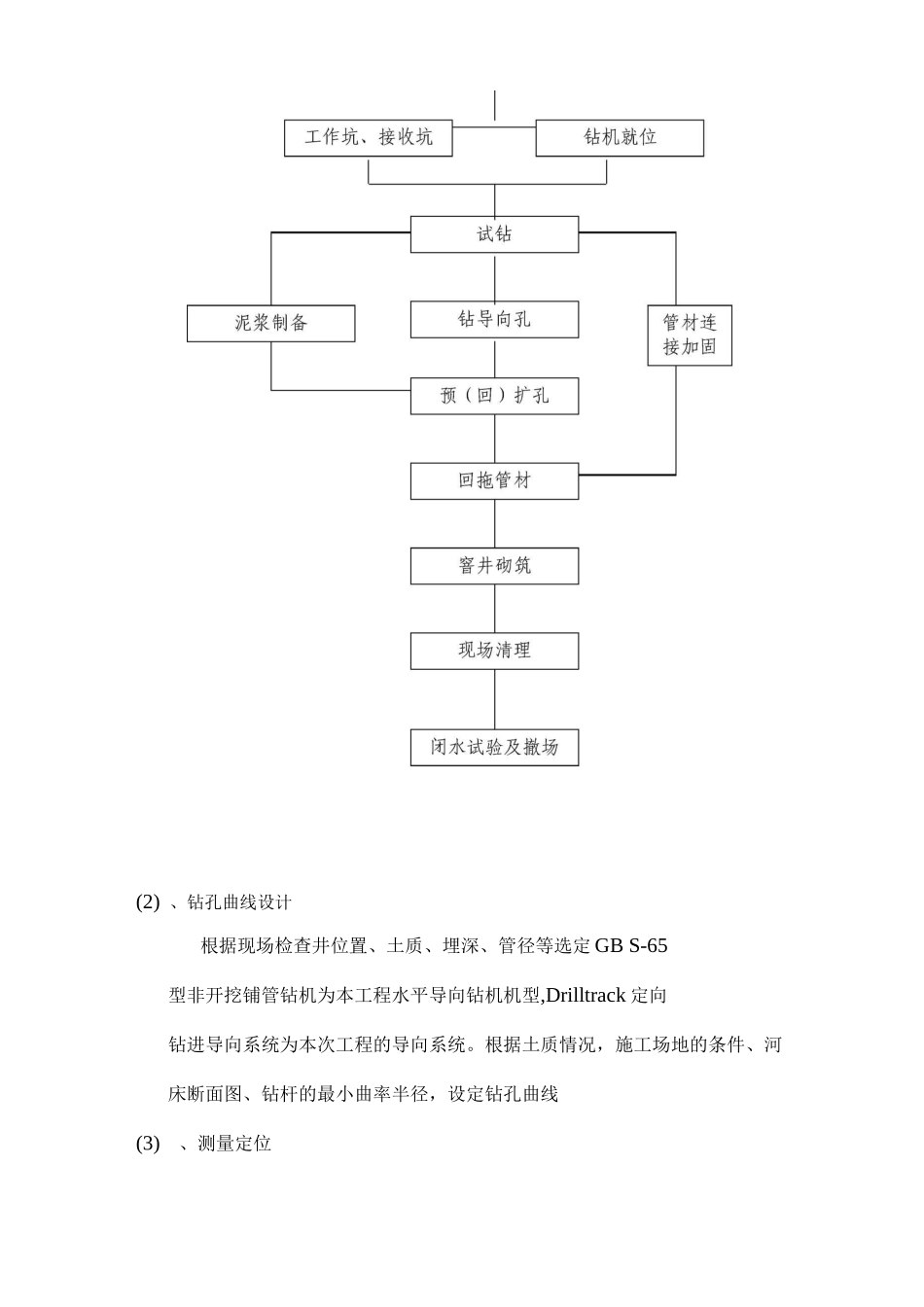

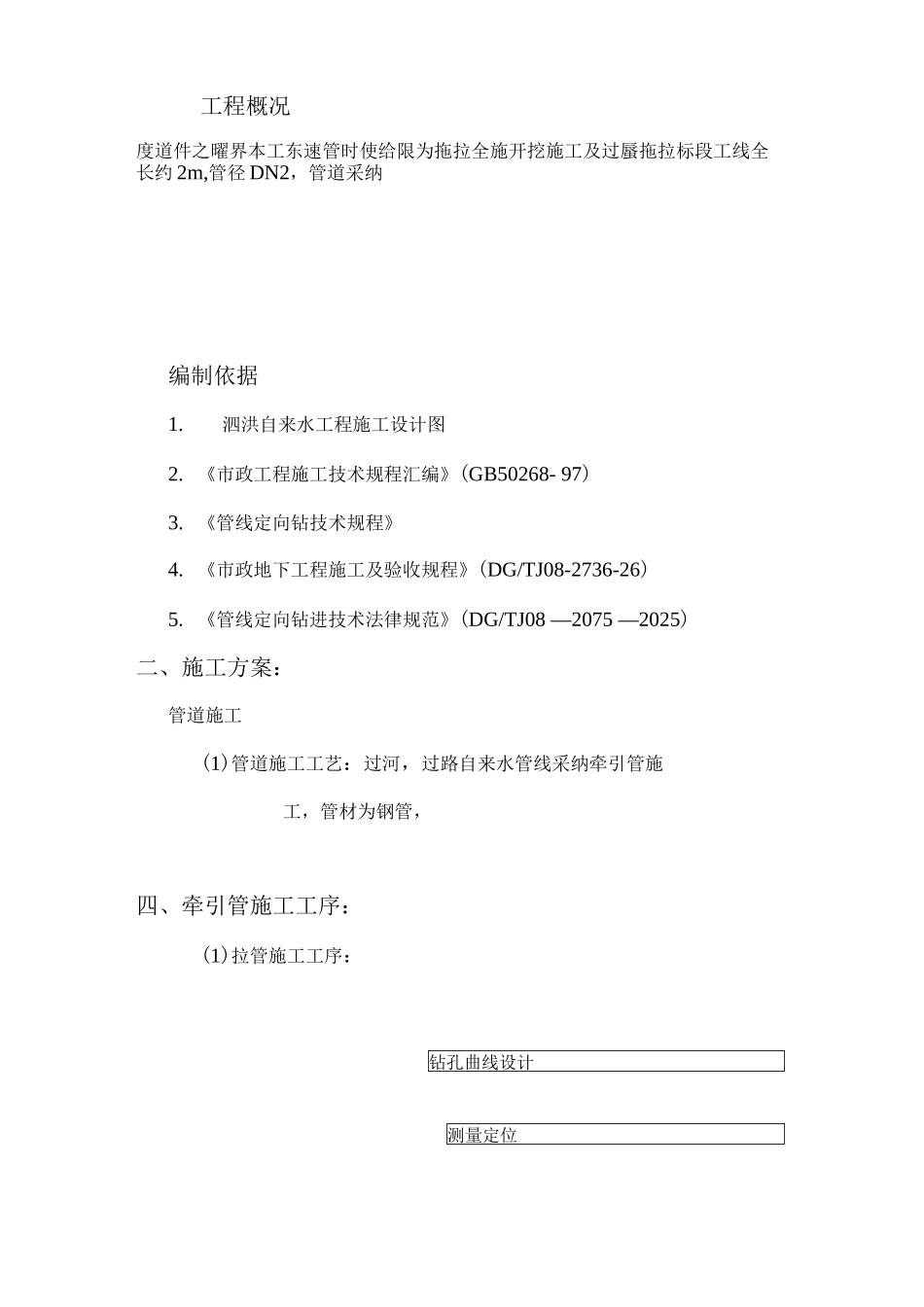

泗洪县生活垃圾焚烧发电项目厂区给水管网外接工程施工方案编制单位：泗洪博世科水务有限公司编制人：曾奋杰 审核人： 潘道永编制日期：2025 年 4 月 3 日 工程概况度道件之曜界本工东速管时使给限为拖拉全施开挖施工及过蜃拖拉标段工线全长约 2m,管径 DN2，管道采纳编制依据1.泗洪自来水工程施工设计图2. 《市政工程施工技术规程汇编》(GB50268- 97)3. 《管线定向钻技术规程》4. 《市政地下工程施工及验收规程》(DG/TJ08-2736-26)5. 《管线定向钻进技术法律规范》(DG/TJ08 —2075 —2025)二、施工方案：管道施工(1)管道施工工艺：过河，过路自来水管线采纳牵引管施工，管材为钢管，四、牵引管施工工序：(1)拉管施工工序：钻孔曲线设计测量定位(2) 、钻孔曲线设计根据现场检查井位置、土质、埋深、管径等选定 GB S-65型非开挖铺管钻机为本工程水平导向钻机机型,Drilltrack 定向钻进导向系统为本次工程的导向系统。根据土质情况，施工场地的条件、河床断面图、钻杆的最小曲率半径，设定钻孔曲线(3)、测量定位根据设计资料，对所有导线点和水准点进行复测，根据结果进行管道的放样、原地面的测量。用白灰标出管道轴线位置，对将要敷设管线所位置的断面和地面、水面标高进行测量，并绘制出标高断面图，以便导向施工时精确控制标高.(4)、钻机就位检查钻机是否工作正常，钻机定位应准确、水平、稳固。(5)、泥浆制备：通过 GB S - 3 5 型非开挖铺管钻机泥浆混配系统调制均匀后备用。(6 )、试钻启动钻机，钻入 12 根钻杆，检查设备仪器是否运转良好，发现问题及时处理，试钻时还应检查泥浆混配系统是否渗漏。(7) 、钻导向孔根据测量的轴线，操作定向钻机水平钻进，路面上部采纳 Drilltrack 定向钻进导向系统控制钻头的方向，严格按设计曲线形成导向孔.首先沿轴线在地面(或水面)上标出管线位置，每 1.5 米设置一点(不是水平段每 50cm设置一点)算出埋深;再导入钻头。施工中根据监察设备反映的情况随时做出有效的调整：细微的偏差可以微调钻杆导向板以达到纠偏的目的,偏差较大时可以通过回抽 1〜2 根钻杆重新定位，此种纠偏方法对施工影响小，较为方便的解决工程偏差。导向施工时还应注意：水平导向拖拉管技术的工作机理，在导向完成后回扩过程中由于回扩头自重而产生一定量的成孔下垂现象，造成导向过程准确而实际施工高程下降的问题，但根据我们长期施工的经验积累，通过预先设置变量可以有效的解决。根据土质情况，...
