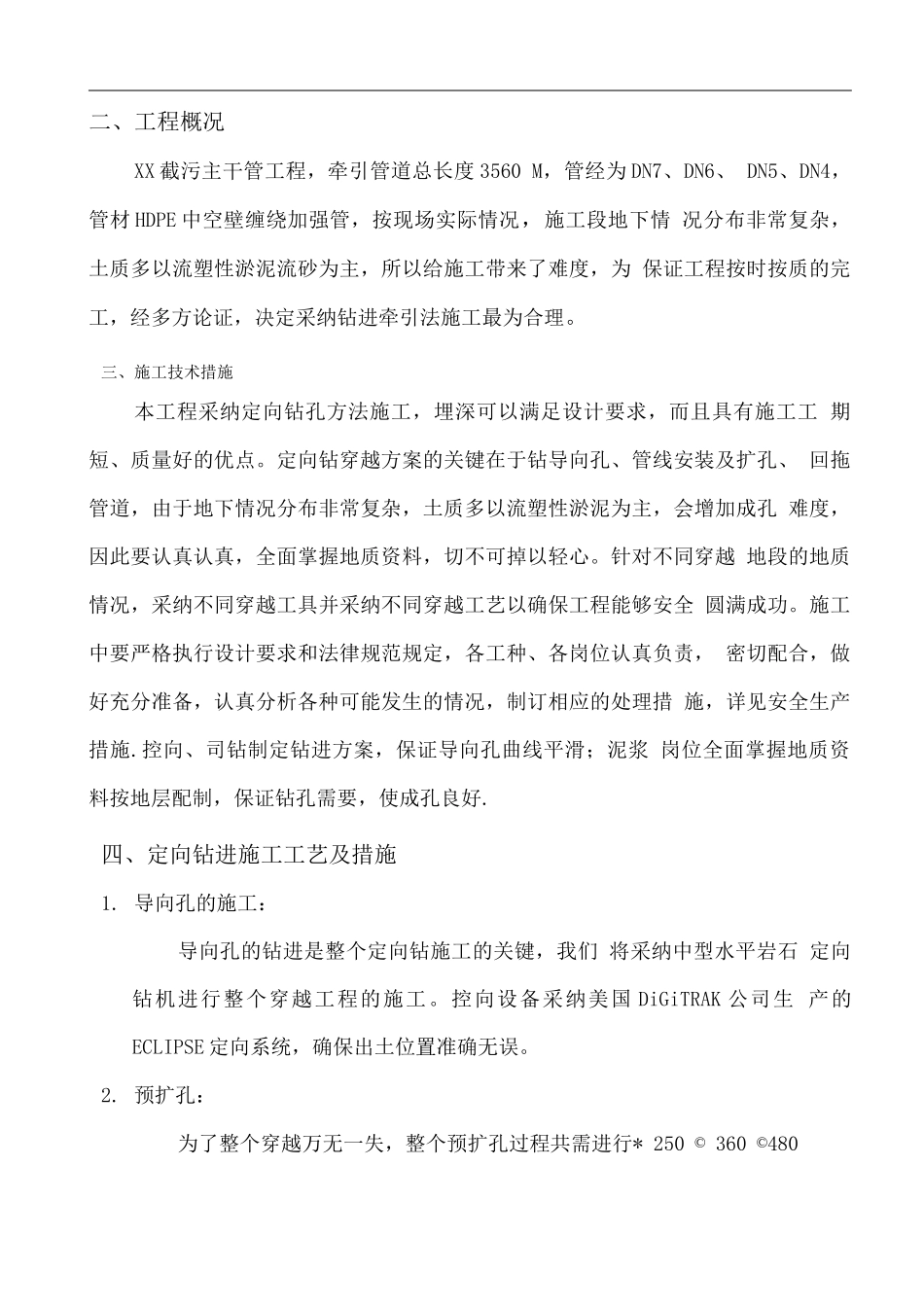

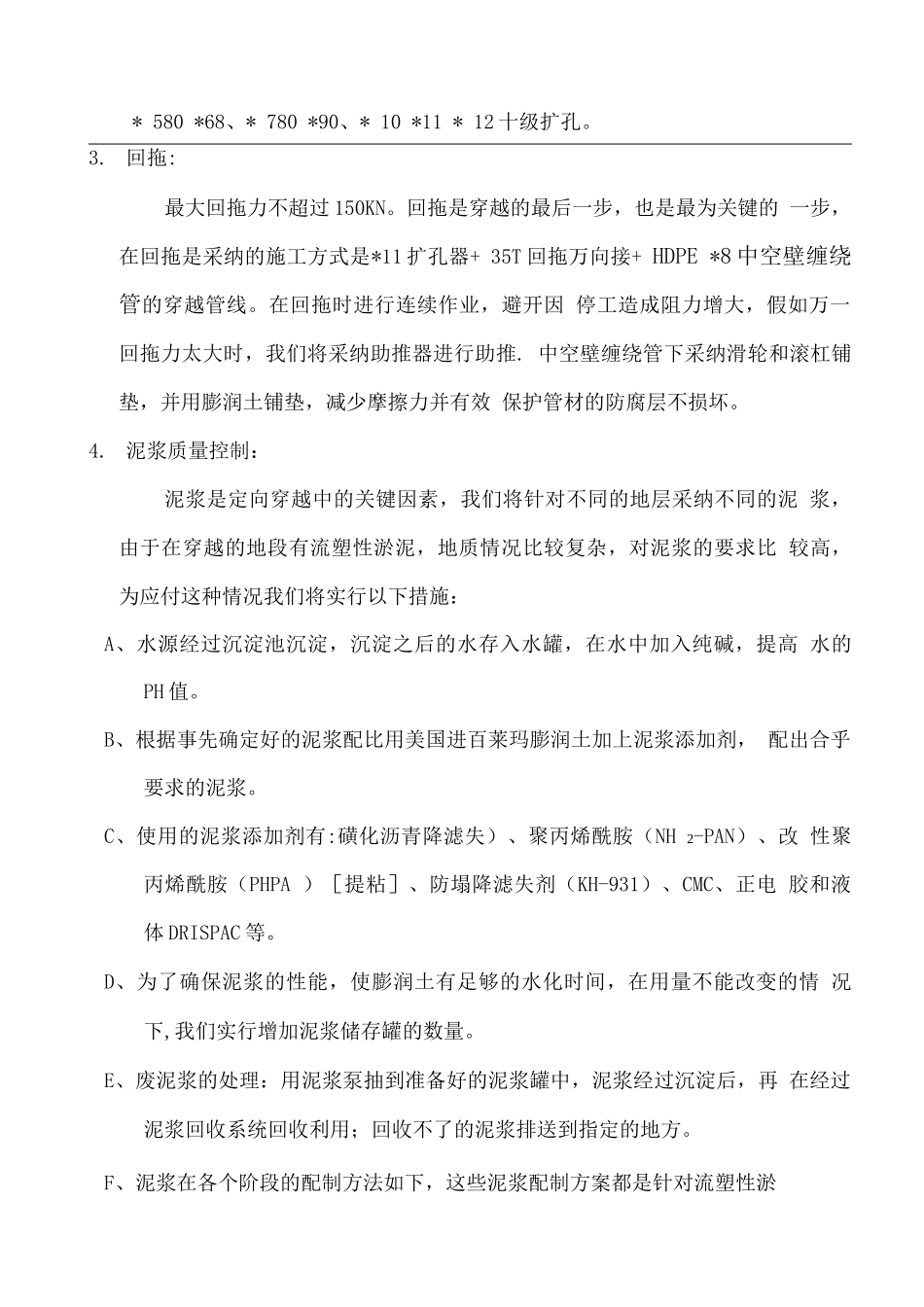

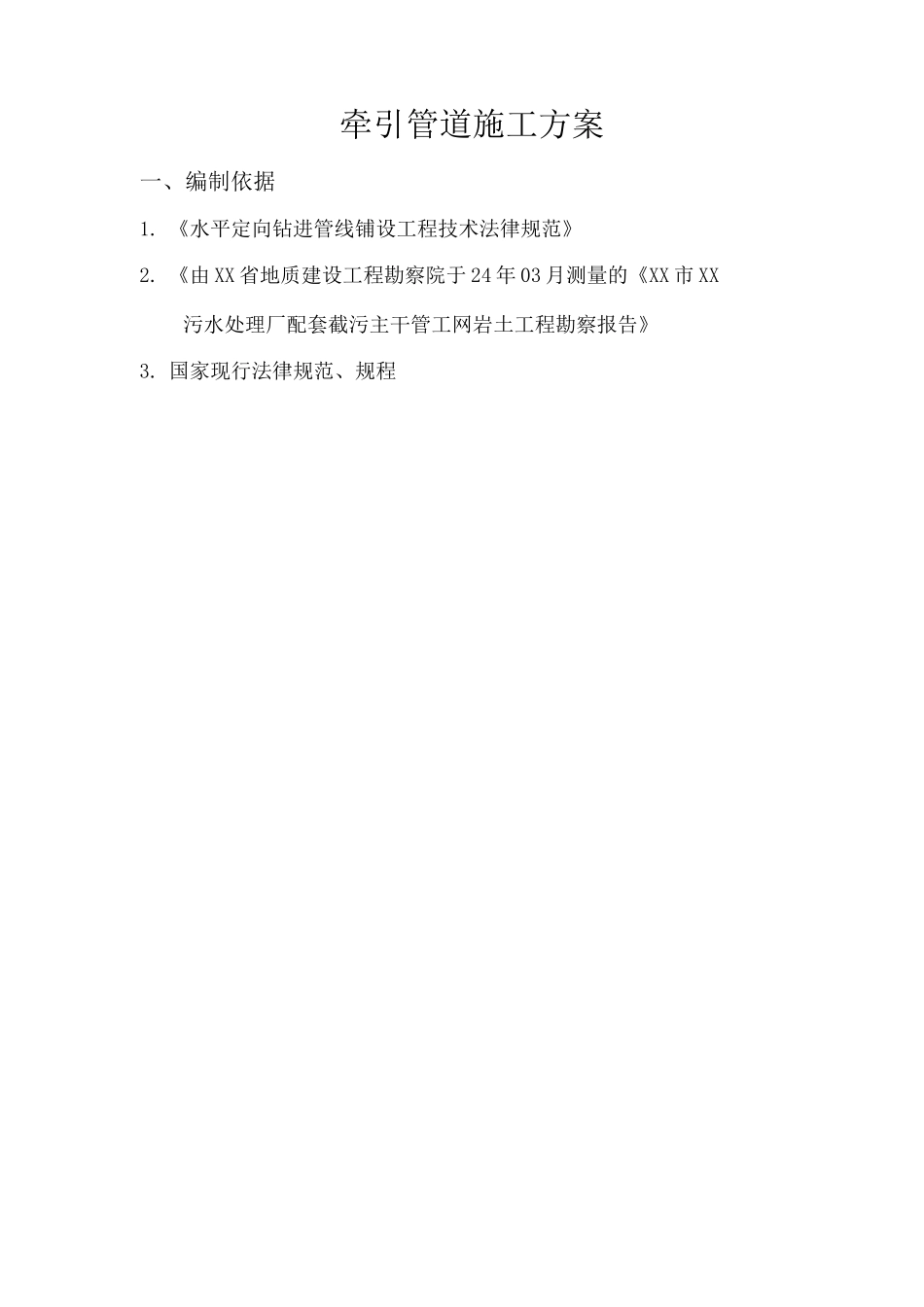

牵引管道施工方案一、编制依据1. 《水平定向钻进管线铺设工程技术法律规范》2. 《由 XX 省地质建设工程勘察院于 24 年 03 月测量的《XX 市 XX污水处理厂配套截污主干管工网岩土工程勘察报告》3. 国家现行法律规范、规程二、工程概况XX 截污主干管工程，牵引管道总长度 3560 M，管经为 DN7、DN6、 DN5、DN4，管材 HDPE 中空壁缠绕加强管，按现场实际情况，施工段地下情 况分布非常复杂，土质多以流塑性淤泥流砂为主，所以给施工带来了难度，为 保证工程按时按质的完工，经多方论证，决定采纳钻进牵引法施工最为合理。三、施工技术措施本工程采纳定向钻孔方法施工，埋深可以满足设计要求，而且具有施工工 期短、质量好的优点。定向钻穿越方案的关键在于钻导向孔、管线安装及扩孔、 回拖管道，由于地下情况分布非常复杂，土质多以流塑性淤泥为主，会增加成孔 难度，因此要认真认真，全面掌握地质资料，切不可掉以轻心。针对不同穿越 地段的地质情况，采纳不同穿越工具并采纳不同穿越工艺以确保工程能够安全 圆满成功。施工中要严格执行设计要求和法律规范规定，各工种、各岗位认真负责， 密切配合，做好充分准备，认真分析各种可能发生的情况，制订相应的处理措 施，详见安全生产措施.控向、司钻制定钻进方案，保证导向孔曲线平滑；泥浆 岗位全面掌握地质资料按地层配制，保证钻孔需要，使成孔良好.四、定向钻进施工工艺及措施1. 导向孔的施工：导向孔的钻进是整个定向钻施工的关键，我们 将采纳中型水平岩石 定向钻机进行整个穿越工程的施工。控向设备采纳美国 DiGiTRAK 公司生 产的ECLIPSE 定向系统，确保出土位置准确无误。2. 预扩孔：为了整个穿越万无一失，整个预扩孔过程共需进行* 250 © 360 ©480* 580 *68、* 780 *90、* 10 *11 * 12 十级扩孔。3. 回拖:最大回拖力不超过 150KN。回拖是穿越的最后一步，也是最为关键的 一步，在回拖是采纳的施工方式是*11 扩孔器+ 35T 回拖万向接+ HDPE *8 中空壁缠绕管的穿越管线。在回拖时进行连续作业，避开因 停工造成阻力增大，假如万一回拖力太大时，我们将采纳助推器进行助推. 中空壁缠绕管下采纳滑轮和滚杠铺垫，并用膨润土铺垫，减少摩擦力并有效 保护管材的防腐层不损坏。4. 泥浆质量控制：泥浆是定向穿越中的关键因素，我们将针对不同的地层采纳不同的泥 浆，由于在穿越的地段有流塑性淤泥，地质情况比较复杂，对泥浆的要求比 ...
