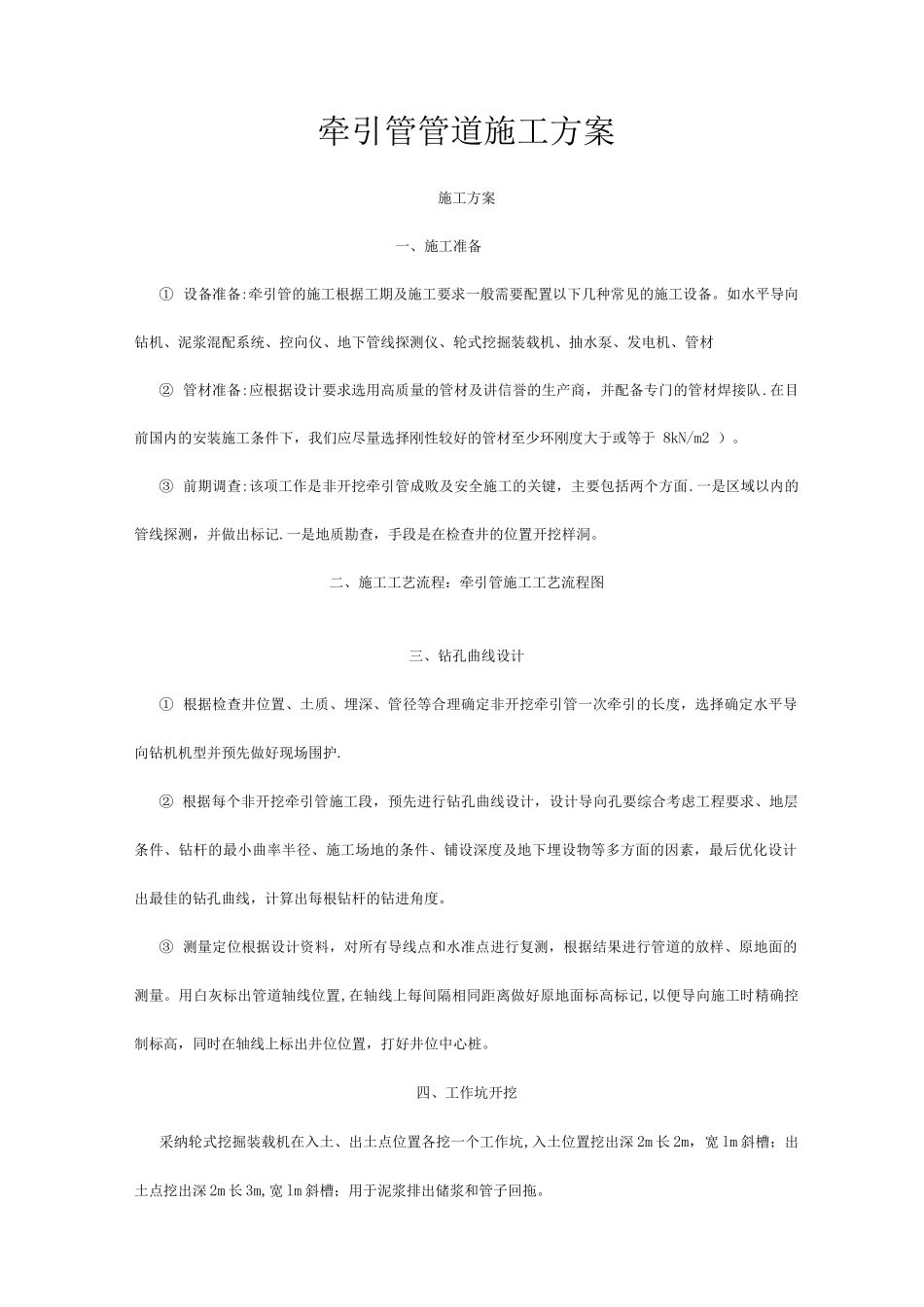

牵引管管道施工方案施工方案一、施工准备① 设备准备:牵引管的施工根据工期及施工要求一般需要配置以下几种常见的施工设备。如水平导向钻机、泥浆混配系统、控向仪、地下管线探测仪、轮式挖掘装载机、抽水泵、发电机、管材② 管材准备:应根据设计要求选用高质量的管材及讲信誉的生产商，并配备专门的管材焊接队.在目前国内的安装施工条件下，我们应尽量选择刚性较好的管材至少环刚度大于或等于 8kN/m2 ）。③ 前期调查:该项工作是非开挖牵引管成败及安全施工的关键，主要包括两个方面.一是区域以内的管线探测，并做出标记.一是地质勘查，手段是在检查井的位置开挖样洞。二、施工工艺流程：牵引管施工工艺流程图三、钻孔曲线设计① 根据检查井位置、土质、埋深、管径等合理确定非开挖牵引管一次牵引的长度，选择确定水平导向钻机机型并预先做好现场围护.② 根据每个非开挖牵引管施工段，预先进行钻孔曲线设计，设计导向孔要综合考虑工程要求、地层条件、钻杆的最小曲率半径、施工场地的条件、铺设深度及地下埋设物等多方面的因素，最后优化设计出最佳的钻孔曲线，计算出每根钻杆的钻进角度。③ 测量定位根据设计资料，对所有导线点和水准点进行复测，根据结果进行管道的放样、原地面的测量。用白灰标出管道轴线位置,在轴线上每间隔相同距离做好原地面标高标记,以便导向施工时精确控制标高，同时在轴线上标出井位位置，打好井位中心桩。四、工作坑开挖采纳轮式挖掘装载机在入土、出土点位置各挖一个工作坑,入土位置挖出深 2m 长 2m，宽 lm 斜槽；出土点挖出深 2m 长 3m,宽 lm 斜槽；用于泥浆排出储浆和管子回拖。五、钻机就位检查钻机是否工作正常，钻机定位应准确、水平、稳固。六、泥浆制备制备泥浆应根据现场地质条件，制定泥浆性能参数，根据制定的泥浆性能参数，配制泥浆。七、试钻启动钻机，钻入 1—2 根钻杆，，检查设备仪器是否运转良好，发现问题及时处理，试钻时还应检查泥浆混配系统是否渗漏.八、钻导向孔根据测量的轴线，操作定向钻机水平钻进，路面上部采纳控向仪等导航设备控制钻头的方向，严格按设计曲线形成导向孔；开钻时采纳轻压慢转，进人水平段采纳轻压快转以保持钻具的导向性和稳定性，根据地层变化和钻进深度，适时调整钻进参数。在发射坑内水平段可用垫撑对钻杆进行支撑，以减小钻杆自重影响水平段水平度。导向孔完成后，对发射坑人土、接收坑出土标高和方位进行复核，确保按设计曲线成孔。施工过程中，...
