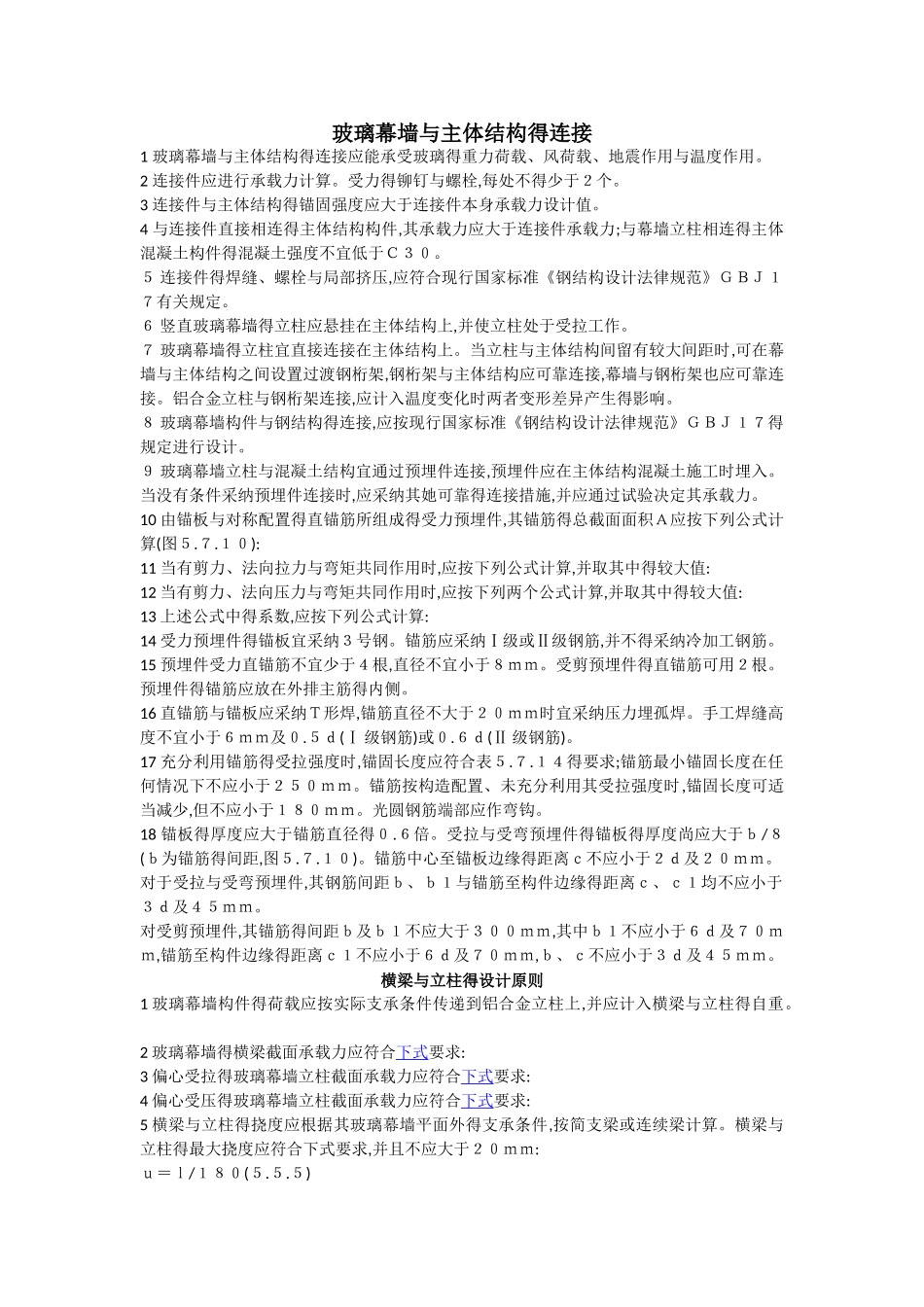

玻璃幕墙与主体结构的连接

玻璃幕墙与主体结构得连接1 玻璃幕墙与主体结构得连接应能承受玻璃得重力荷载、风荷载、地震作用与温度作用。 2 连接件应进行承载力计算。受力得铆钉与螺栓,每处不得少于２个。 3 连接件与主体结构得锚固强度应大于连接件本身承载力设计值。 4 与连接件直接相连得主体结构构件,其承载力应大于连接件承载力;与幕墙立柱相连得主体混凝土构件得混凝土强度不宜低于Ｃ３０。 ５ 连接件得焊缝、螺栓与局部挤压,应符合现行国家标准《钢结构设计法律规范》ＧＢＪ１７有关规定。 ６ 竖直玻璃幕墙得立柱应悬挂在主体结构上,并使立柱处于受拉工作。 ７ 玻璃幕墙得立柱宜直接连接在主体结构上。当立柱与主体结构间留有较大间距时,可在幕墙与主体结构之间设置过渡钢桁架,钢桁架与主体结构应可靠连接,幕墙与钢桁架也应可靠连接。铝合金立柱与钢桁架连接,应计入温度变化时两者变形差异产生得影响。 ８ 玻璃幕墙构件与钢结构得连接,应按现行国家标准《钢结构设计法律规范》ＧＢＪ１７得规定进行设计。 ９ 玻璃幕墙立柱与混凝土结构宜通过预埋件连接,预埋件应在主体结构混凝土施工时埋入。 当没有条件采纳预埋件连接时,应采纳其她可靠得连接措施,并应通过试验决定其承载力。 10 由锚板与对称配置得直锚筋所组成得受力预埋件,其锚筋得总截面面积Ａ应按下列公式计算(图５.７.１０): 11 当有剪力、法向拉力与弯矩共同作用时,应按下列公式计算,并取其中得较大值:12 当有剪力、法向压力与弯矩共同作用时,应按下列两个公式计算,并取其中得较大值:13 上述公式中得系数,应按下列公式计算: 14 受力预埋件得锚板宜采纳３号钢。锚筋应采纳Ⅰ级或Ⅱ级钢筋,并不得采纳冷加工钢筋。 15 预埋件受力直锚筋不宜少于４根,直径不宜小于８ｍｍ。受剪预埋件得直锚筋可用２根。预埋件得锚筋应放在外排主筋得内侧。 16 直锚筋与锚板应采纳Ｔ形焊,锚筋直径不大于２０ｍｍ时宜采纳压力埋孤焊。手工焊缝高度不宜小于６ｍｍ及０.５ｄ(Ⅰ 级钢筋)或０.６ｄ(Ⅱ 级钢筋)。 17 充分利用锚筋得受拉强度时,锚固长度应符合表５.７.１４得要求;锚筋最小锚固长度在任何情况下不应小于２５０ｍｍ。锚筋按构造配置、未充分利用其受拉强度时,锚固长度可适当减少,但不应小于１８０ｍｍ。光圆钢筋端部应作弯钩。 18 锚板得厚度应大于锚筋直径得０.６倍。受拉与受弯预埋件得锚板得厚度尚应大于ｂ/８(ｂ为锚筋得间距,图５.７.１０)。锚筋中心至锚板边缘得距离ｃ不应小于２ｄ...
