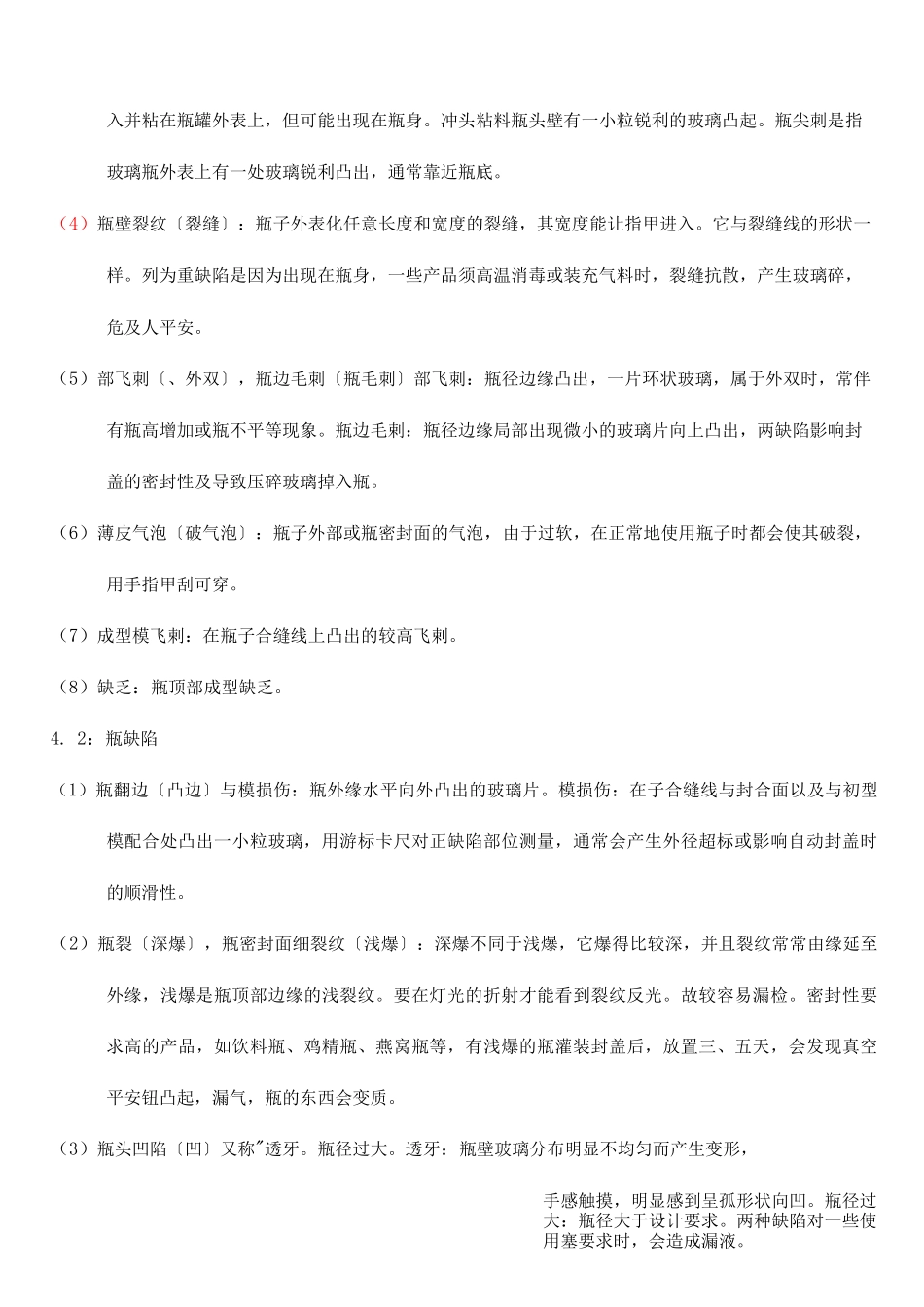

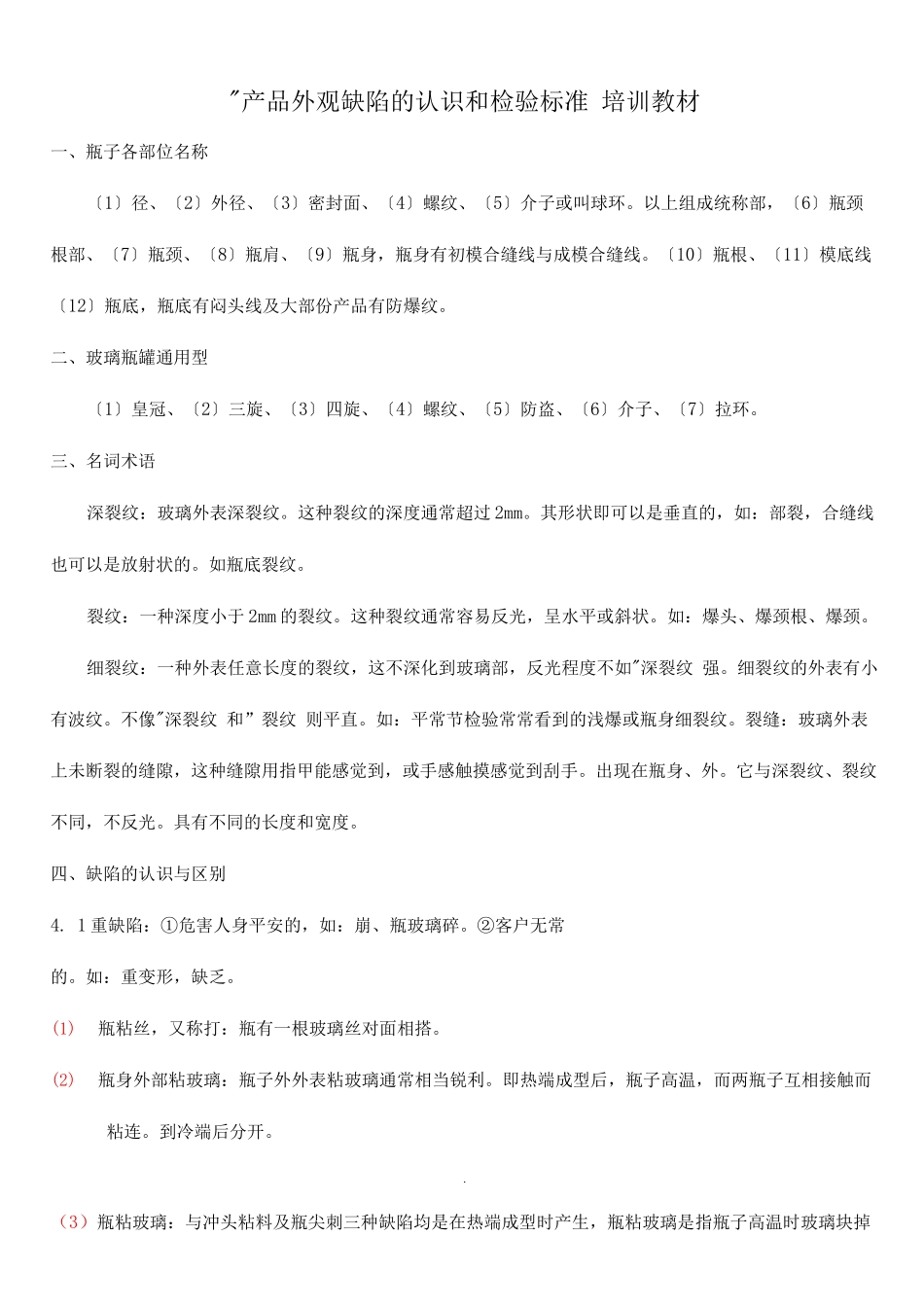

"产品外观缺陷的认识和检验标准 培训教材一、瓶子各部位名称〔1〕径、〔2〕外径、〔3〕密封面、〔4〕螺纹、〔5〕介子或叫球环。以上组成统称部，〔6〕瓶颈根部、〔7〕瓶颈、〔8〕瓶肩、〔9〕瓶身，瓶身有初模合缝线与成模合缝线。〔10〕瓶根、〔11〕模底线〔12〕瓶底，瓶底有闷头线及大部份产品有防爆纹。二、玻璃瓶罐通用型〔1〕皇冠、〔2〕三旋、〔3〕四旋、〔4〕螺纹、〔5〕防盗、〔6〕介子、〔7〕拉环。三、名词术语深裂纹：玻璃外表深裂纹。这种裂纹的深度通常超过 2mm。其形状即可以是垂直的，如：部裂，合缝线也可以是放射状的。如瓶底裂纹。裂纹：一种深度小于 2mm 的裂纹。这种裂纹通常容易反光，呈水平或斜状。如：爆头、爆颈根、爆颈。细裂纹：一种外表任意长度的裂纹，这不深化到玻璃部，反光程度不如"深裂纹 强。细裂纹的外表有小有波纹。不像"深裂纹 和”裂纹 则平直。如：平常节检验常常看到的浅爆或瓶身细裂纹。裂缝：玻璃外表上未断裂的缝隙，这种缝隙用指甲能感觉到，或手感触摸感觉到刮手。出现在瓶身、外。它与深裂纹、裂纹不同，不反光。具有不同的长度和宽度。四、缺陷的认识与区别4. 1 重缺陷：①危害人身平安的，如：崩、瓶玻璃碎。②客户无常的。如：重变形，缺乏。(1)瓶粘丝，又称打：瓶有一根玻璃丝对面相搭。(2)瓶身外部粘玻璃：瓶子外外表粘玻璃通常相当锐利。即热端成型后，瓶子高温，而两瓶子互相接触而粘连。到冷端后分开。.（3）瓶粘玻璃：与冲头粘料及瓶尖刺三种缺陷均是在热端成型时产生，瓶粘玻璃是指瓶子高温时玻璃块掉入并粘在瓶罐外表上，但可能出现在瓶身。冲头粘料瓶头壁有一小粒锐利的玻璃凸起。瓶尖刺是指玻璃瓶外表上有一处玻璃锐利凸出，通常靠近瓶底。（4）瓶壁裂纹〔裂缝〕：瓶子外表化任意长度和宽度的裂缝，其宽度能让指甲进入。它与裂缝线的形状一样。列为重缺陷是因为出现在瓶身，一些产品须高温消毒或装充气料时，裂缝抗散，产生玻璃碎，危及人平安。（5）部飞刺〔、外双〕，瓶边毛刺〔瓶毛刺〕部飞刺：瓶径边缘凸出，一片环状玻璃，属于外双时，常伴有瓶高增加或瓶不平等现象。瓶边毛剌：瓶径边缘局部出现微小的玻璃片向上凸出，两缺陷影响封盖的密封性及导致压碎玻璃掉入瓶。（6）薄皮气泡〔破气泡〕：瓶子外部或瓶密封面的气泡，由于过软，在正常地使用瓶子时都会使其破裂，用手指甲刮可穿。（7）成型模飞剌：在瓶子合缝线上凸出的较高飞剌。（8）缺乏：瓶顶部成型缺乏。4. 2：...
