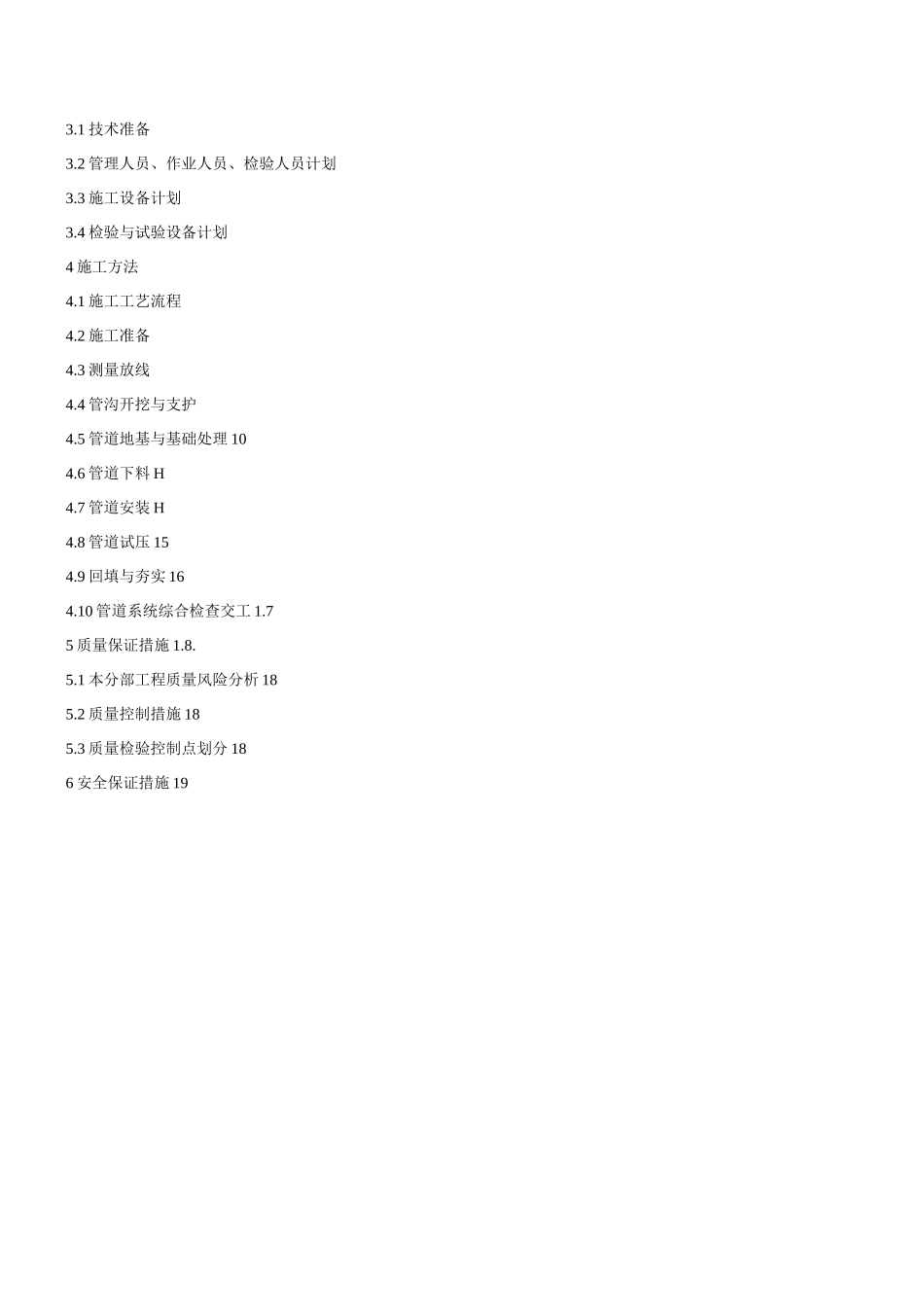

施工技术方案GRE 管道专项施工方案 编制单位审批签字审批日期编制年 月 日审核年 月 日复审年 月 日批准年 月 日目 录1 概述2 编制依据3 施工准备3
1 技术准备3
2 管理人员、作业人员、检验人员计划3
3 施工设备计划3
4 检验与试验设备计划4 施工方法4
1 施工工艺流程4
2 施工准备4
3 测量放线4
4 管沟开挖与支护4
5 管道地基与基础处理 104
6 管道下料 H4
7 管道安装 H4
8 管道试压 154
9 回填与夯实 164
10 管道系统综合检查交工 1
75 质量保证措施 1
1 本分部工程质量风险分析 185
2 质量控制措施 185

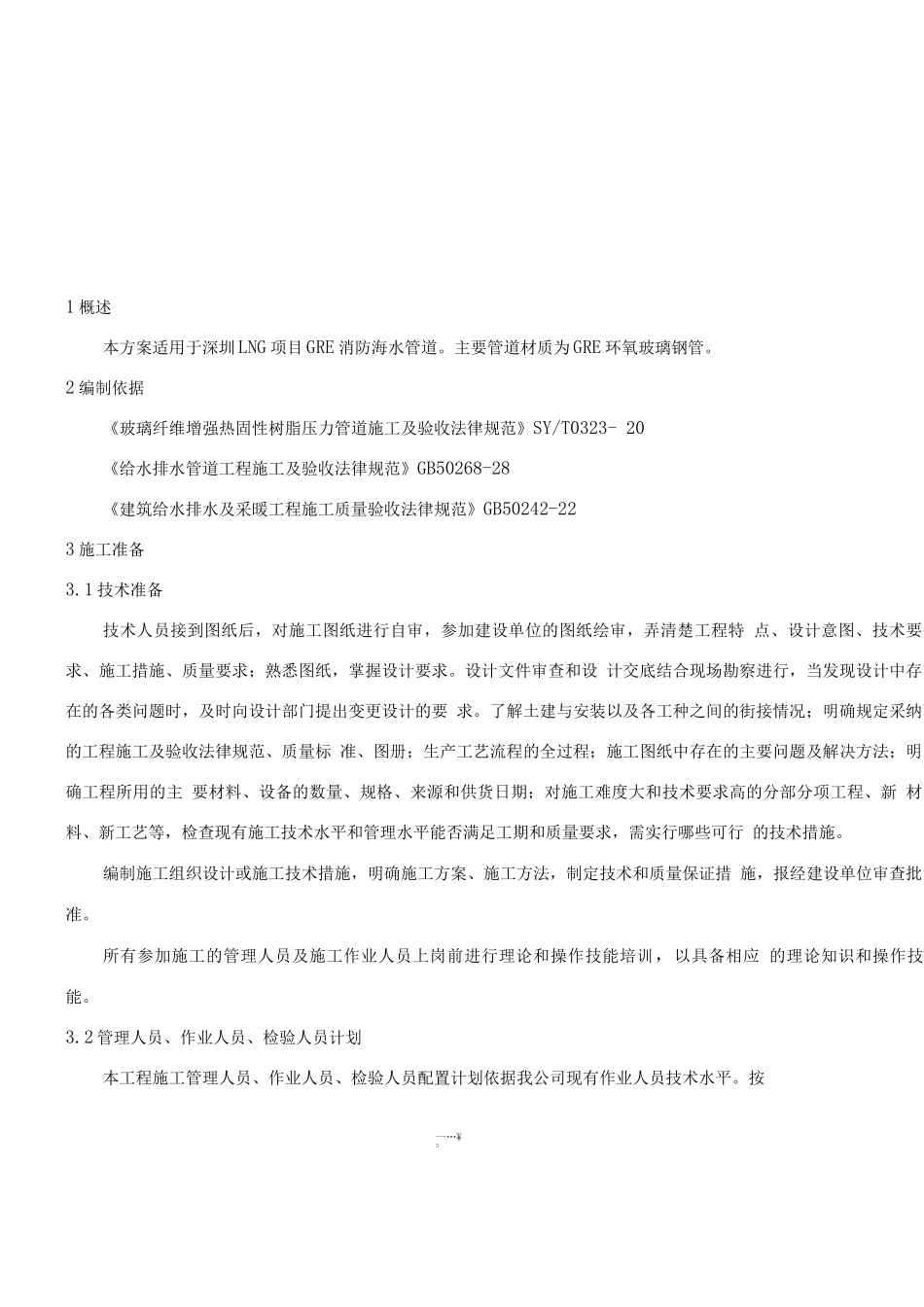

3 质量检验控制点划分 186 安全保证措施 191 概述本方案适用于深圳 LNG 项目 GRE 消防海水管道
主要管道材质为 GRE 环氧玻璃钢管
2 编制依据《玻璃纤维增强热固性树脂压力管道施工及验收法律规范》SY/T0323- 20《给水排水管道工程施工及验收法律规范》GB50268-28《建筑给水排水及采暖工程施工质量验收法律规范》GB50242-223 施工准备3
1 技术准备技术人员接到图纸后，对施工图纸进行自审，参加建设单位的图纸绘审，弄清楚工程特 点、设计意图、技术要求、施工措施、质量要求；熟悉图纸，掌握设计要求
设计文件审查和设 计交底结合现场勘察进行，当发现设计中存在的各类问题时，及时向设计部门提出变更设计的要 求
了解土建与安装以及各工种之间的街接情况；明确规定采纳的工程施工及验收法律规范、质量标 准、图册；生产工艺流程的全过程；施工图纸中存在的主要问题及解决方法；明确工程所用的主 要材料、设备的数量、规格、来源和供货日期；对施工难度大和技术要求高的分部分项工程、新 材料、新工艺等，检查现有施工技术水平和管理水平能否满足工期和质量要求，需实行哪些可行 的技术措施
