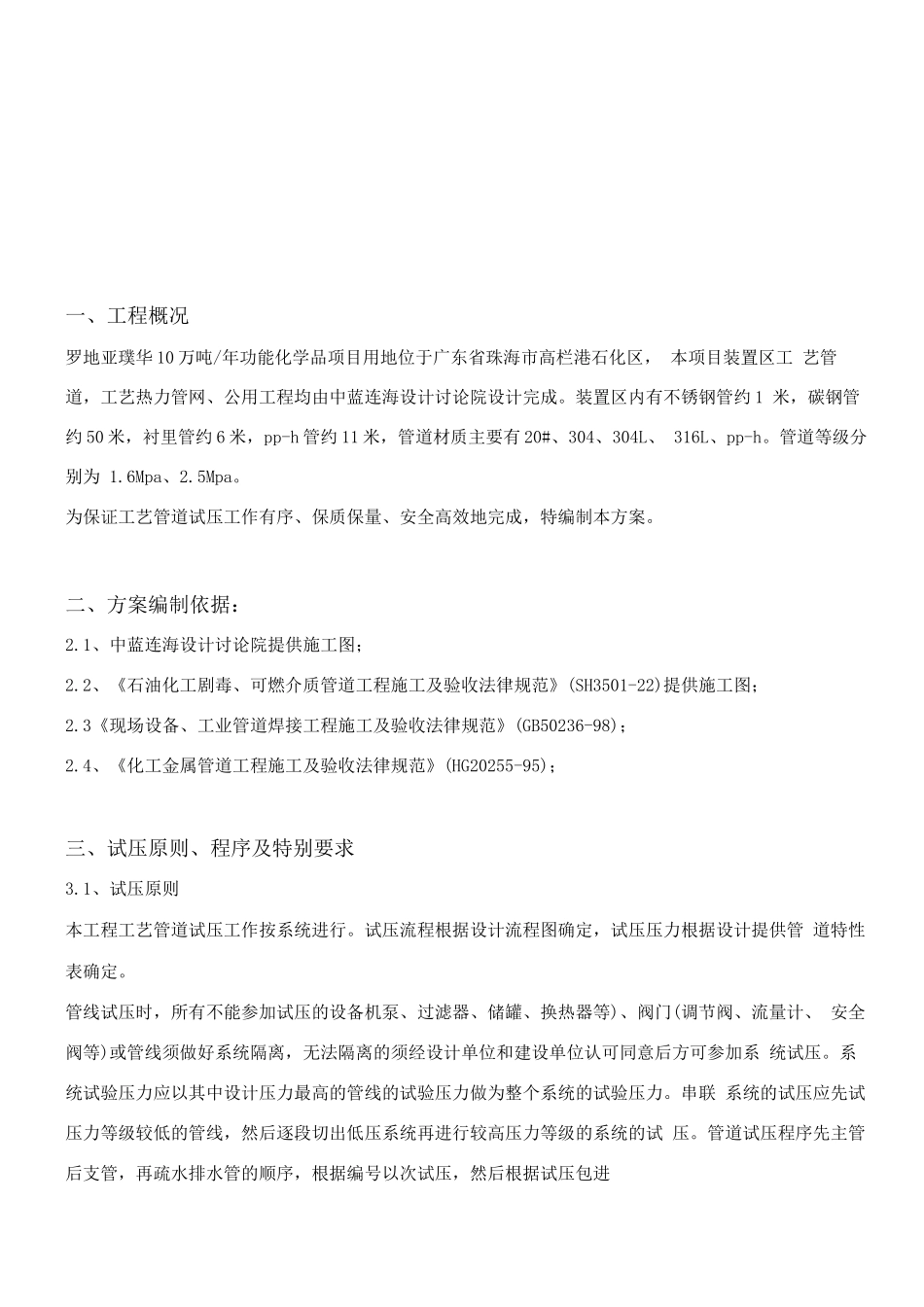

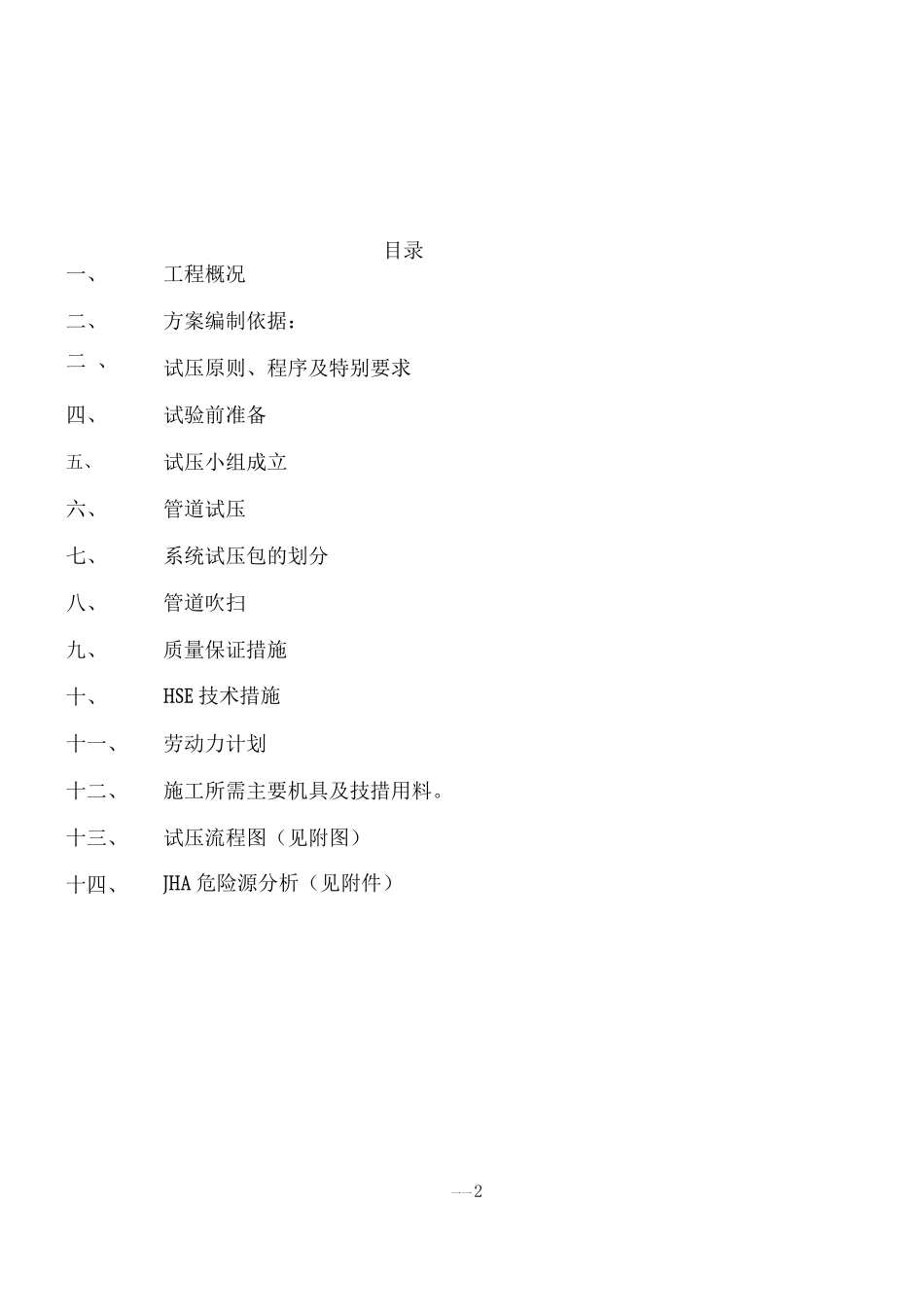

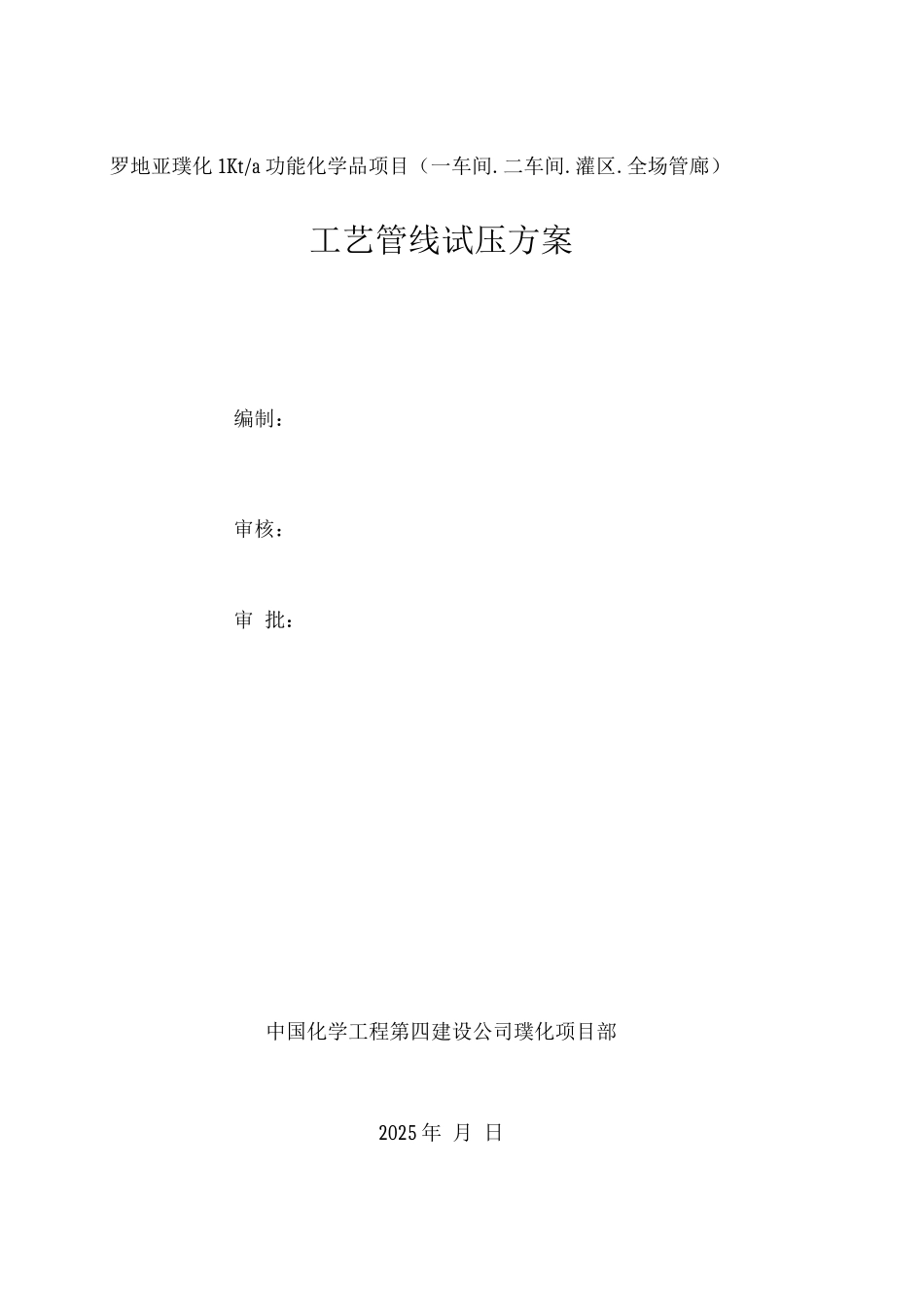

罗地亚璞化 1Kt/a 功能化学品项目（一车间.二车间.灌区.全场管廊）工艺管线试压方案编制：审核：审 批：中国化学工程第四建设公司璞化项目部2025 年 月 日目录一、工程概况二、方案编制依据：二 、试压原则、程序及特别要求四、试验前准备五、试压小组成立六、管道试压七、系统试压包的划分八、管道吹扫九、质量保证措施十、HSE 技术措施十一、劳动力计划十二、施工所需主要机具及技措用料。十三、试压流程图（见附图）十四、JHA 危险源分析（见附件）一一2一、工程概况罗地亚璞华 10 万吨/年功能化学品项目用地位于广东省珠海市高栏港石化区， 本项目装置区工 艺管道，工艺热力管网、公用工程均由中蓝连海设计讨论院设计完成。装置区内有不锈钢管约 1 米，碳钢管约 50 米，衬里管约 6 米，pp-h 管约 11 米，管道材质主要有 20#、304、304L、 316L、pp-h。管道等级分别为 1.6Mpa、2.5Mpa。为保证工艺管道试压工作有序、保质保量、安全高效地完成，特编制本方案。二、方案编制依据：2.1、中蓝连海设计讨论院提供施工图；2.2、《石油化工剧毒、可燃介质管道工程施工及验收法律规范》(SH3501-22)提供施工图；2.3《现场设备、工业管道焊接工程施工及验收法律规范》(GB50236-98)；2.4、《化工金属管道工程施工及验收法律规范》(HG20255-95)；三、试压原则、程序及特别要求3.1、试压原则本工程工艺管道试压工作按系统进行。试压流程根据设计流程图确定，试压压力根据设计提供管 道特性表确定。管线试压时，所有不能参加试压的设备机泵、过滤器、储罐、换热器等)、阀门(调节阀、流量计、 安全阀等)或管线须做好系统隔离，无法隔离的须经设计单位和建设单位认可同意后方可参加系 统试压。系统试验压力应以其中设计压力最高的管线的试验压力做为整个系统的试验压力。串联 系统的试压应先试压力等级较低的管线，然后逐段切出低压系统再进行较高压力等级的系统的试 压。管道试压程序先主管后支管，再疏水排水管的顺序，根据编号以次试压，然后根据试压包进3行销号。工艺管线试压压力及试验介质见后附表。3.2、试压系统图四、试验前准备4.1、管道试压前具备条件管道系统施工完毕，并符合设计图纸和法律规范要求；管线支吊架安装完毕；试验用压力表已经校验合格，精度不低于 1.5 级，表盘面直径为 150mm，表盘满刻度值为最大被测压力的 1.5〜2 倍，压力表不少于 2 块；对试压所需的机具及材料都已做好准备。4.2、试验前检...
