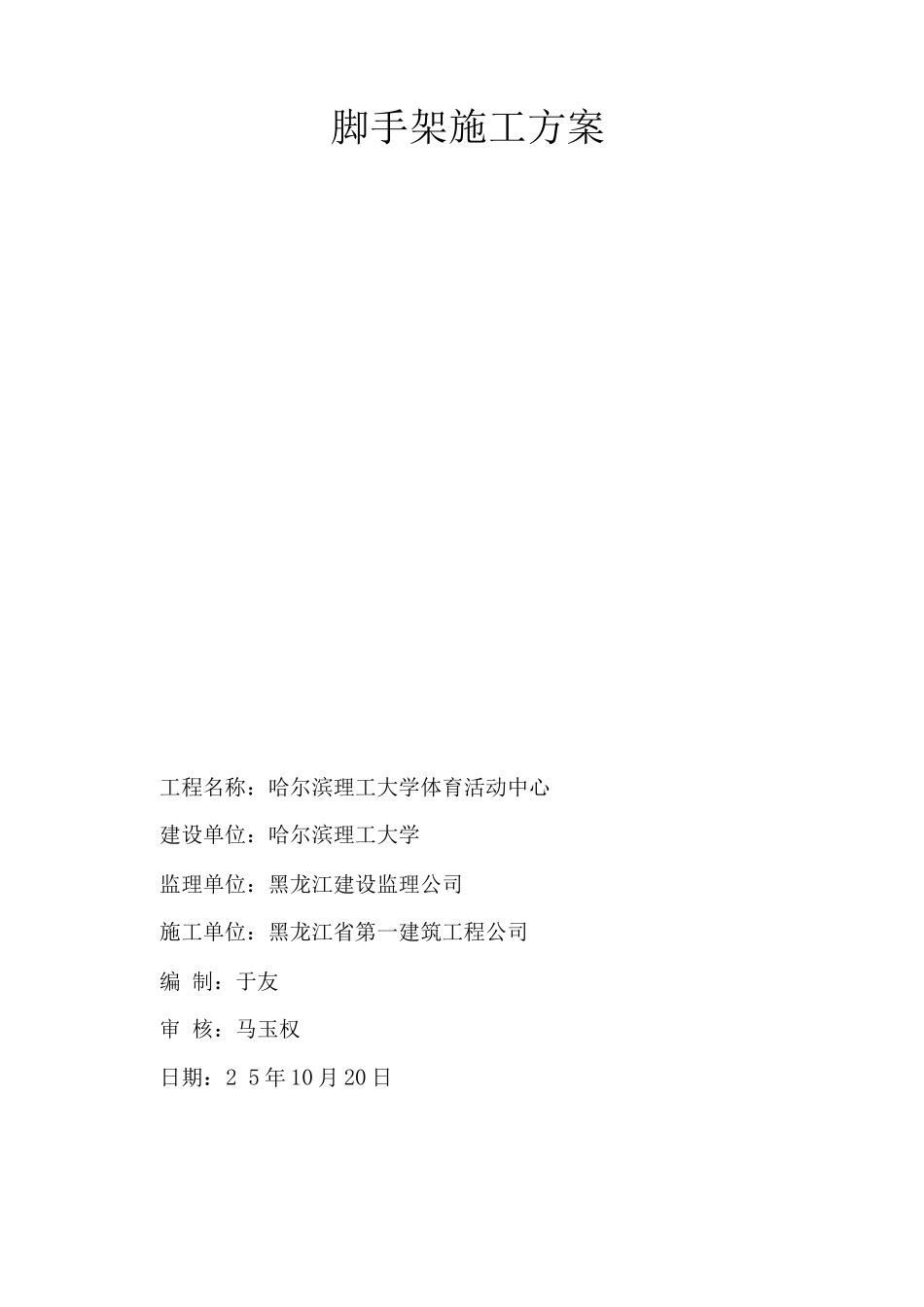

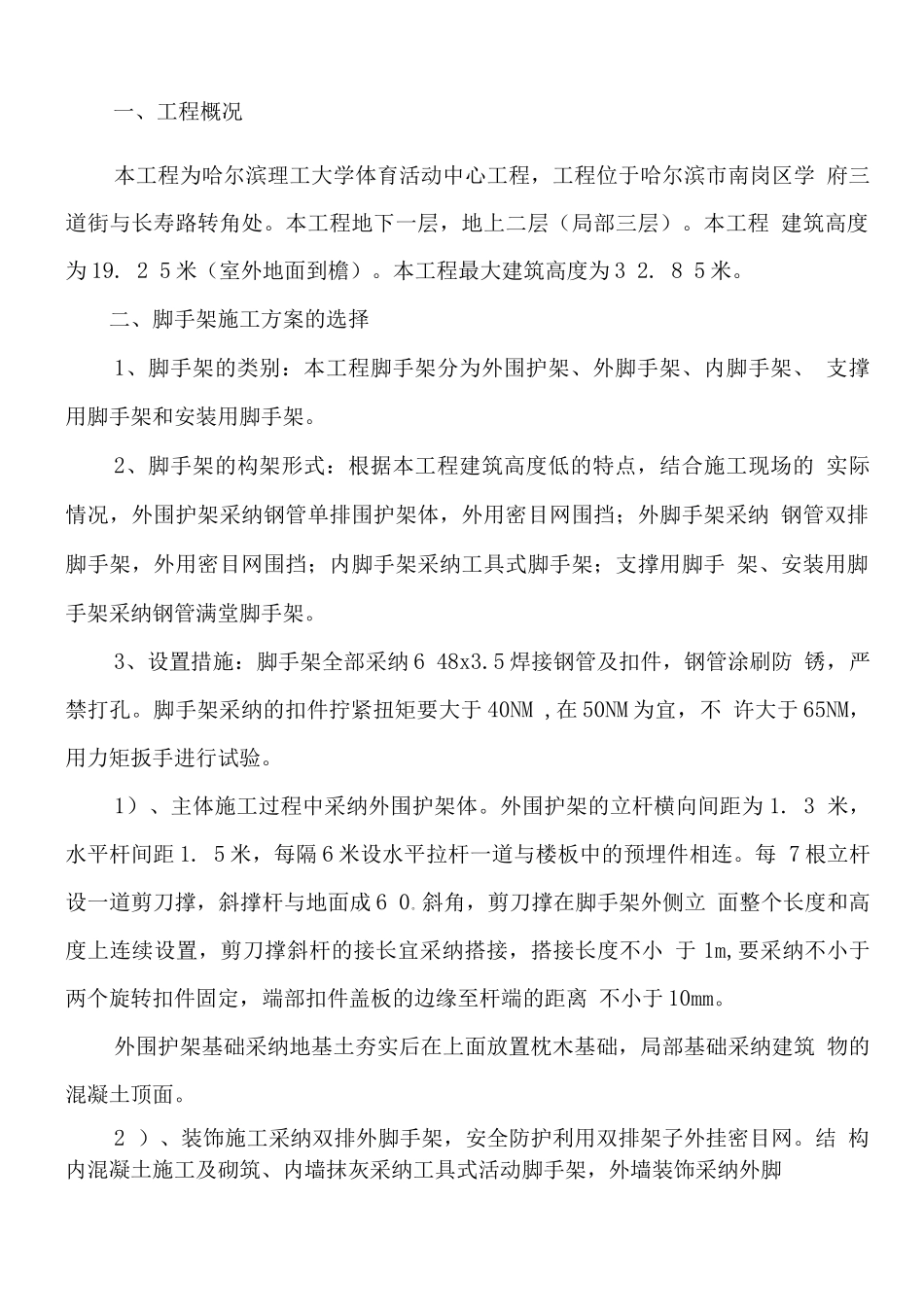

脚手架施工方案工程名称：哈尔滨理工大学体育活动中心建设单位：哈尔滨理工大学监理单位：黑龙江建设监理公司施工单位：黑龙江省第一建筑工程公司编 制：于友审 核：马玉权日期：2 5 年 10 月 20 日一、工程概况本工程为哈尔滨理工大学体育活动中心工程，工程位于哈尔滨市南岗区学 府三道街与长寿路转角处。本工程地下一层，地上二层（局部三层）。本工程 建筑高度为 19. 2 5 米（室外地面到檐）。本工程最大建筑高度为 3 2. 8 5 米。二、脚手架施工方案的选择1、脚手架的类别：本工程脚手架分为外围护架、外脚手架、内脚手架、 支撑用脚手架和安装用脚手架。2、脚手架的构架形式：根据本工程建筑高度低的特点，结合施工现场的 实际情况，外围护架采纳钢管单排围护架体，外用密目网围挡；外脚手架采纳 钢管双排脚手架，外用密目网围挡；内脚手架采纳工具式脚手架；支撑用脚手 架、安装用脚手架采纳钢管满堂脚手架。3、设置措施：脚手架全部采纳 6 48x3.5 焊接钢管及扣件，钢管涂刷防 锈，严禁打孔。脚手架采纳的扣件拧紧扭矩要大于 40NM ,在 50NM 为宜，不 许大于 65NM，用力矩扳手进行试验。1）、主体施工过程中采纳外围护架体。外围护架的立杆横向间距为 1. 3 米，水平杆间距 1. 5 米，每隔 6 米设水平拉杆一道与楼板中的预埋件相连。每 7 根立杆设一道剪刀撑，斜撑杆与地面成 6 0。斜角，剪刀撑在脚手架外侧立 面整个长度和高度上连续设置，剪刀撑斜杆的接长宜采纳搭接，搭接长度不小 于 1m,要采纳不小于两个旋转扣件固定，端部扣件盖板的边缘至杆端的距离 不小于 10mm。外围护架基础采纳地基土夯实后在上面放置枕木基础，局部基础采纳建筑 物的混凝土顶面。2 ）、装饰施工采纳双排外脚手架，安全防护利用双排架子外挂密目网。结 构内混凝土施工及砌筑、内墙抹灰采纳工具式活动脚手架，外墙装饰采纳外脚手架。外脚手架立杆座在 2MM 厚素混凝土(C15 )垫层上。所有脚手架均采 用中48(国标)钢管扣件式脚手架。见图双排脚手架示意图钢管脚手架满足下列要求。(1)脚手架钢管采纳中 48mm、壁厚 3.5mm 的焊接钢管。立杆、大横杆、 剪刀撑、斜杆钢管长 4〜6m 即可满足人工操作的需要，小横杆钢管长 2m。钢 管需做防锈处理：先行除锈，然后内壁擦涂两道防锈漆，外壁涂防锈漆一道和 面漆两道。(2)扣件和底座铸铁不得有裂纹和气孔，不得有影响使用性能的铸造缺陷。 扣件和钢管的贴面必...
