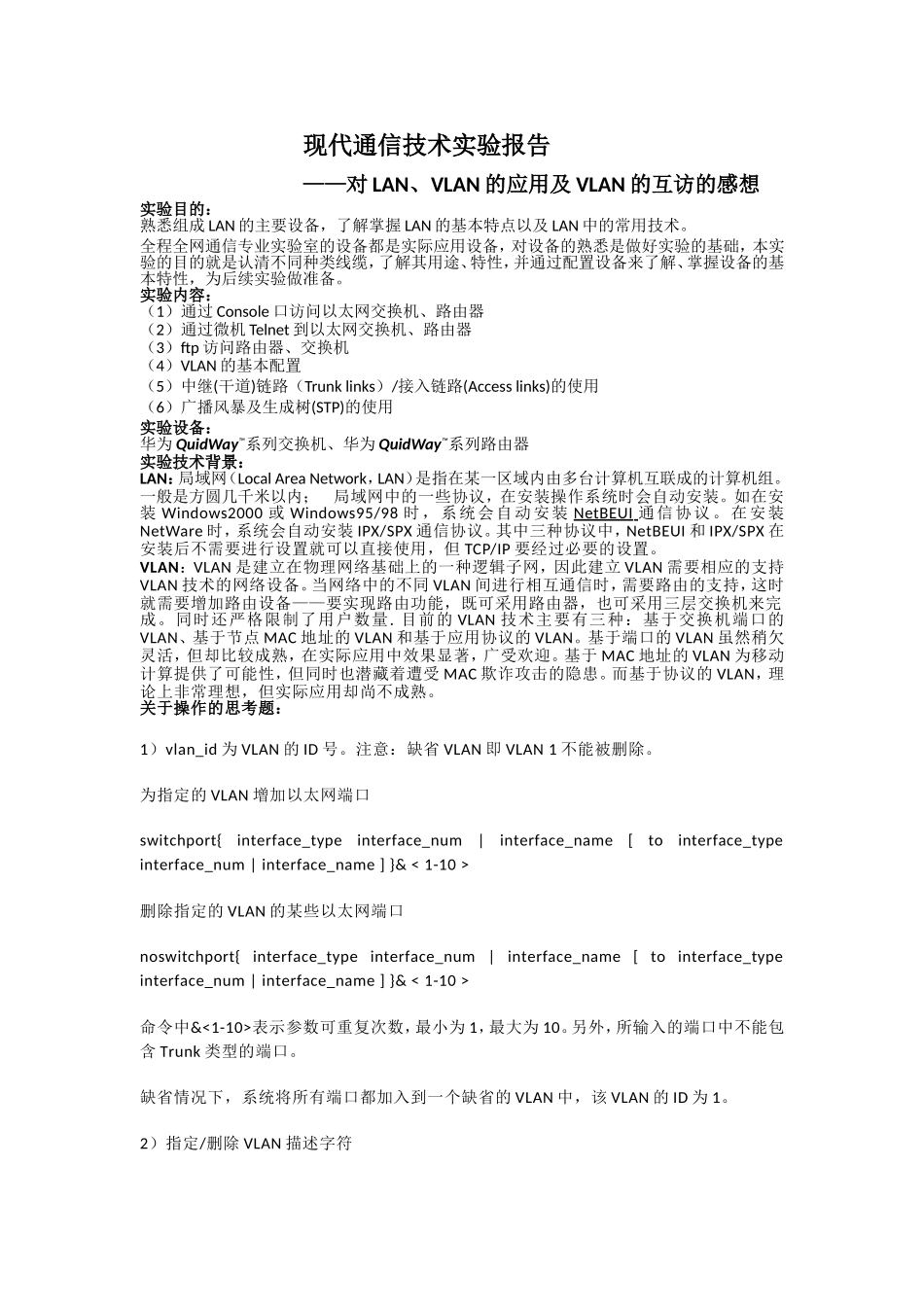

现代通信技术实验报告——对LAN、VLAN的应用及VLAN的互访的感想实验目的：熟悉组成LAN的主要设备，了解掌握LAN的基本特点以及LAN中的常用技术。全程全网通信专业实验室的设备都是实际应用设备，对设备的熟悉是做好实验的基础，本实验的目的就是认清不同种类线缆，了解其用途、特性，并通过配置设备来了解、掌握设备的基本特性，为后续实验做准备。实验内容：（1）通过Console口访问以太网交换机、路由器（2）通过微机Telnet到以太网交换机、路由器（3）ftp访问路由器、交换机（4）VLAN的基本配置（5）中继(干道)链路（Trunklinks）/接入链路(Accesslinks)的使用（6）广播风暴及生成树(STP)的使用实验设备：华为QuidWay™系列交换机、华为QuidWay™系列路由器实验技术背景：LAN：局域网（LocalAreaNetwork，LAN）是指在某一区域内由多台计算机互联成的计算机组。一般是方圆几千米以内；局域网中的一些协议，在安装操作系统时会自动安装。如在安装Windows2000或Windows95/98时，系统会自动安装NetBEUI通信协议。在安装NetWare时，系统会自动安装IPX/SPX通信协议。其中三种协议中，NetBEUI和IPX/SPX在安装后不需要进行设置就可以直接使用，但TCP/IP要经过必要的设置。VLAN：VLAN是建立在物理网络基础上的一种逻辑子网，因此建立VLAN需要相应的支持VLAN技术的网络设备。当网络中的不同VLAN间进行相互通信时，需要路由的支持，这时就需要增加路由设备——要实现路由功能，既可采用路由器，也可采用三层交换机来完成。同时还严格限制了用户数量.目前的VLAN技术主要有三种：基于交换机端口的VLAN、基于节点MAC地址的VLAN和基于应用协议的VLAN。基于端口的VLAN虽然稍欠灵活，但却比较成熟，在实际应用中效果显著，广受欢迎。基于MAC地址的VLAN为移动计算提供了可能性，但同时也潜藏着遭受MAC欺诈攻击的隐患。而基于协议的VLAN，理论上非常理想，但实际应用却尚不成熟。关于操作的思考题：1）vlan_id为VLAN的ID号。注意：缺省VLAN即VLAN1不能被删除。为指定的VLAN增加以太网端口switchport{interface_typeinterface_num|interface_name[tointerface_typeinterface_num|interface_name]}&<1-10>删除指定的VLAN的某些以太网端口noswitchport{interface_typeinterface_num|interface_name[tointerface_typeinterface_num|interface_name]}&<1-10>命令中&<1-10>表示参数可重复次数，最小为1，最大为10。另外，所输入的端口中不能包含Trunk类型的端口。缺省情况下，系统将所有端口都加入到一个缺省的VLAN中，该VLAN的ID为1。2）指定/删除VLAN描述字符给指定的VLAN指定一个描述字符串descriptionstring删除指定VLAN的描述字符串nodescription缺省情况下，描述字符串为空。3）创建/删除VLAN接口创建或进入VLAN接口配置模式interface{interface_typeinterface_num|interface_name}删除VLAN接口nointerface{interface_typeinterface_num|interface_name}创建一个VLAN接口前，必须先创建其所属的VLAN。在此项配置中参数interface_type取值为VLAN-interface，参数interface_num应取值为VLAN的ID。4）给VLAN接口指定/删除IP地址和掩码给VLAN接口指定IP地址和掩码ipaddressip_addressip_netmask删除指定VLAN接口的IP地址和掩码noipaddress[ip_addressip_netmask]需要注意的是，打开/关闭VLAN接口的操作对属于该VLAN的以太网端口的打开/关闭状态没有影响。缺省情况下，当VLAN接口下所有以太网端口状态为DOWN时，VLAN接口为DOWN状态，即关闭状态；当VLAN接口下有一个或一个以上的以太网端口处于UP状态，VLAN接口处于UP状态，即打开状态。2、划分VLAN的意义：1）广播风暴防范，缩小广播域2）安全，增强局域网的安全性，含有敏感数据的用户组可与网络的其余部分隔离，从而降低泄露机密信息的可能性。以下是具体实验操作过程及截图：（1）通过Console口访问以太网交换机、路由器画出拓扑图，连线打开超级终端，新建连接时进行设置此时我的将超级终端名字设为aaa；连接终端后，设置属性打开路由器（或交换机），选择更改界面语言键入？以查看命令尝试键入一些简单命令（2）通过微机Telnet到以太网交换机、路由器...
