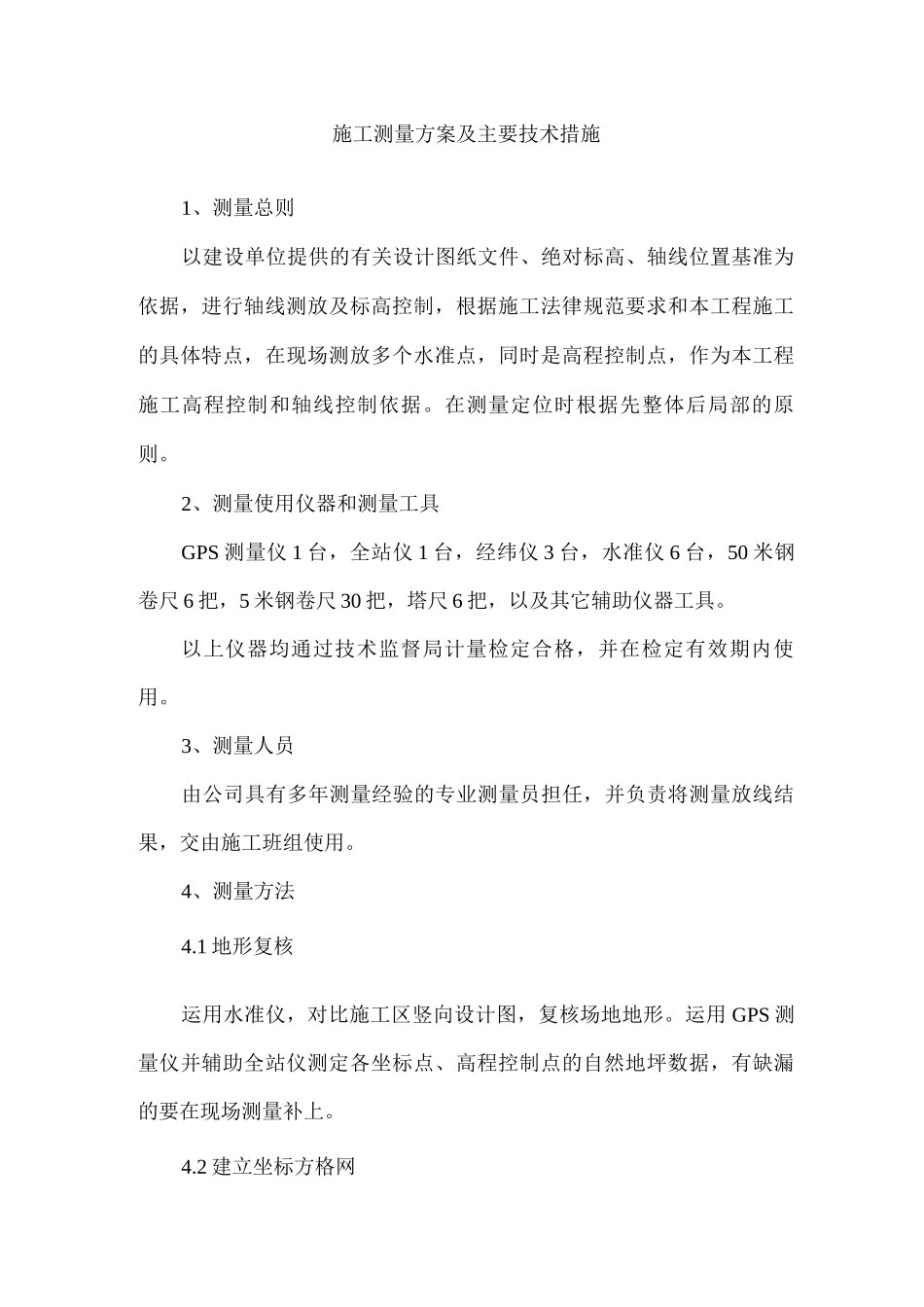

施工测量方案及主要技术措施1、测量总则以建设单位提供的有关设计图纸文件、绝对标高、轴线位置基准为依据，进行轴线测放及标高控制，根据施工法律规范要求和本工程施工的具体特点，在现场测放多个水准点，同时是高程控制点，作为本工程施工高程控制和轴线控制依据。在测量定位时根据先整体后局部的原则。2、测量使用仪器和测量工具GPS 测量仪 1 台，全站仪 1 台，经纬仪 3 台，水准仪 6 台，50 米钢卷尺 6 把，5 米钢卷尺 30 把，塔尺 6 把，以及其它辅助仪器工具。以上仪器均通过技术监督局计量检定合格，并在检定有效期内使用。3、测量人员由公司具有多年测量经验的专业测量员担任，并负责将测量放线结果，交由施工班组使用。4、测量方法4.1 地形复核运用水准仪，对比施工区竖向设计图，复核场地地形。运用 GPS 测量仪并辅助全站仪测定各坐标点、高程控制点的自然地坪数据，有缺漏的要在现场测量补上。4.2 建立坐标方格网采纳与图纸相同的比例，在图上补绘坐标方格网。本工程方格的尺寸实行 10mx10m,放线坐标为大地坐标。施工方格网的坐标轴规定是：纵轴为 A 轴，A 值的增量在 A 轴上；横轴为 B 轴，B 值的增量在 B 轴上。A 轴相当于测量坐标网的 X 轴，B 轴相当于测量坐标网的 Y 轴。4.3 测设坐标网根据绘有坐标主格网的规划设计图，用测量仪器把方格网的所有坐标点测设到地面上，构成地面上的施工坐标网系统。每个坐标点钉一个小木桩，桩上写明桩号和该点在 A、B 两轴上的坐标值。分布在施工区域边界沿线附近的坐标点，用混凝土桩做成永久性的坐标桩。4.4 用坐标网定点地面的坐标网系统建立以后，可以随时利用来为所有设施定点。当需要为某一设施确定中心点或角点位置时，可对比图纸上的设计，在地面上找到相应的方格和其周围的坐标桩；再用绳子在坐标桩之间连线，成为坐标线。以坐标桩和坐标线为丈量的基准点和基准线，就能够确定方格内外任何地方的中心点、轴心、点、端点、交点和角点。4.5 用角度交会法定点要为设计图上某一设施的中心点定位，可以利用其附近任意两个已有的固定点。在图上用比例尺分别量出两个固定至中心的距离。再从这两点引出两条拉成直线的绳子，以量出的距离为作绳子的长度，两条绳子在各自长度之处相交，其交点即为该设施在地面上的中心点位置。两个已知的固定点，还可以是方格坐标网系统中的两个相邻坐标桩。4.6 用坐标网放线在规划设计图上找出图形线与方格坐标网线的...
