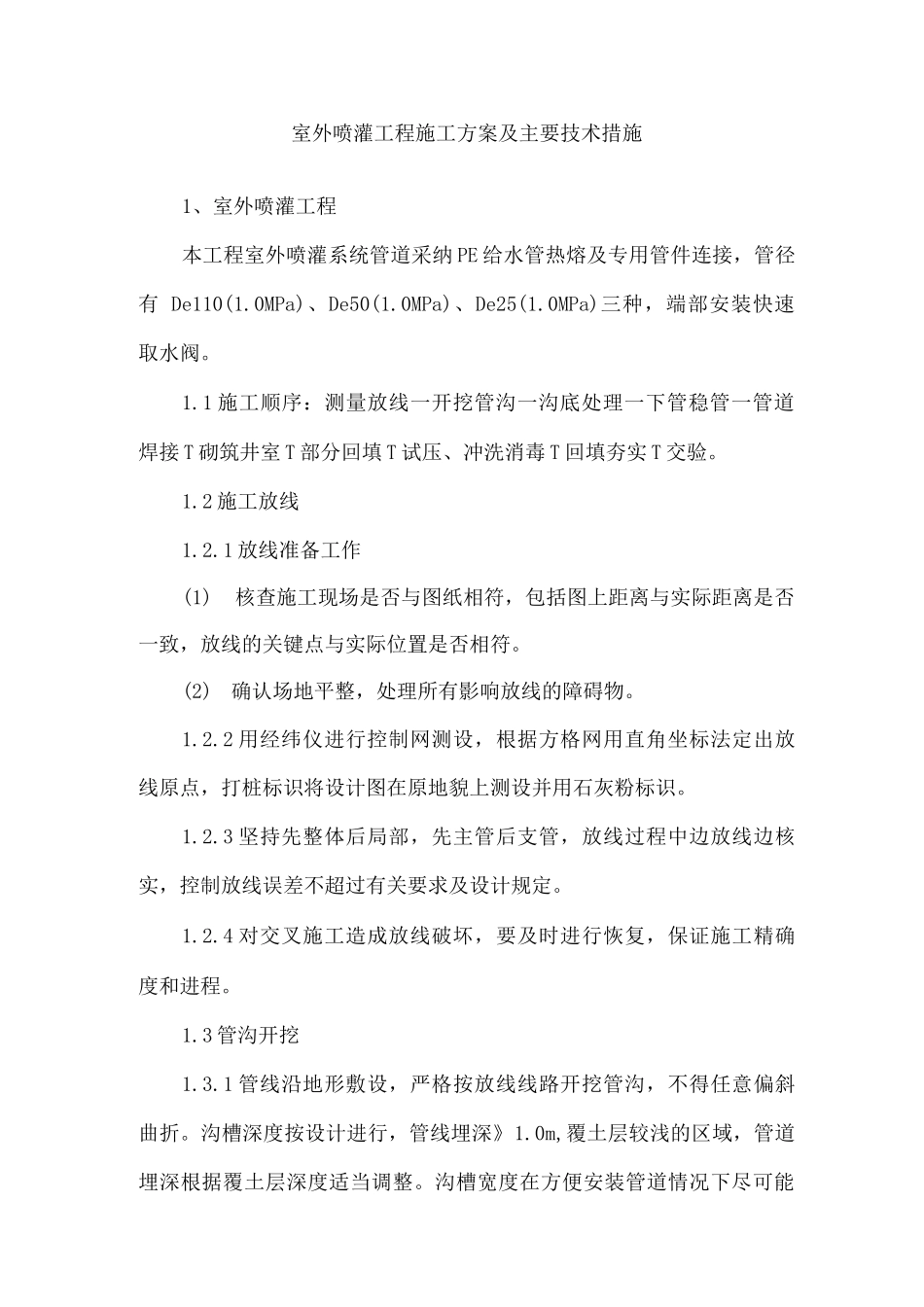

室外喷灌工程施工方案及主要技术措施1、室外喷灌工程本工程室外喷灌系统管道采纳 PE 给水管热熔及专用管件连接，管径有 De110(1.0MPa)、De50(1.0MPa)、De25(1.0MPa)三种，端部安装快速取水阀。1.1 施工顺序：测量放线一开挖管沟一沟底处理一下管稳管一管道焊接 T 砌筑井室 T 部分回填 T 试压、冲洗消毒 T 回填夯实 T 交验。1.2 施工放线1.2.1 放线准备工作(1)核查施工现场是否与图纸相符，包括图上距离与实际距离是否一致，放线的关键点与实际位置是否相符。(2)确认场地平整，处理所有影响放线的障碍物。1.2.2 用经纬仪进行控制网测设，根据方格网用直角坐标法定出放线原点，打桩标识将设计图在原地貌上测设并用石灰粉标识。1.2.3 坚持先整体后局部，先主管后支管，放线过程中边放线边核实，控制放线误差不超过有关要求及设计规定。1.2.4 对交叉施工造成放线破坏，要及时进行恢复，保证施工精确度和进程。1.3 管沟开挖1.3.1 管线沿地形敷设，严格按放线线路开挖管沟，不得任意偏斜曲折。沟槽深度按设计进行，管线埋深》1.0m,覆土层较浅的区域，管道埋深根据覆土层深度适当调整。沟槽宽度在方便安装管道情况下尽可能窄，以对保护管道有利。1.3.2 以机械开挖为主，加快施工进度，保证效率，结合人工，进行局部和细部处理，提高工程质量和精度。1.3.3 考虑现场为回填土且深度较大，开挖时宜作适当放坡（据土质及深度按有关规定执行），特别地方宜做挡土设备，以防塌落。1.3.4 剔除沟槽内的砖石碎块，残根淤泥等杂物，沟底遇石层或坚硬物，应加挖深 10cm，并填良质土夯实找平，遇淤泥处加挖深 20cm 后，用良质土回填并夯实找平，保证管沟底密实平直。1.3.5 用水准仪控制管道沟底坡度，利于排水放空。1.4 管道安装1.4.1 检查做好安装准备工作，确认所有安装的每一个管件无机械损伤。1.4.2 安装由专业人员负责，非专业技术人员，不参加安装操作,操作按行业操作规程执行。1.4.3 在安装前应确认好各种管材的供货商，其规格符合设计图纸的要求，待管道挖好后埋入管子。1.4.4PE 管道在连接应对管材，管件及管道附件按设计要求进行核对，并在施工现场进行外观质量，符合要求方可使用。1.4.5 采纳热熔对接前要采纳专用割刀或窃管工具将断面切割平整、光滑，无毛刺，并应垂直于管子线.1.4.6 热熔连接前、后，连接工具加热面上的污物应用干净棉布擦净。1.4.7 对接前，两管段应各伸出夹具一定自由长度，并应校直两对应的连接...
