用电施工方案

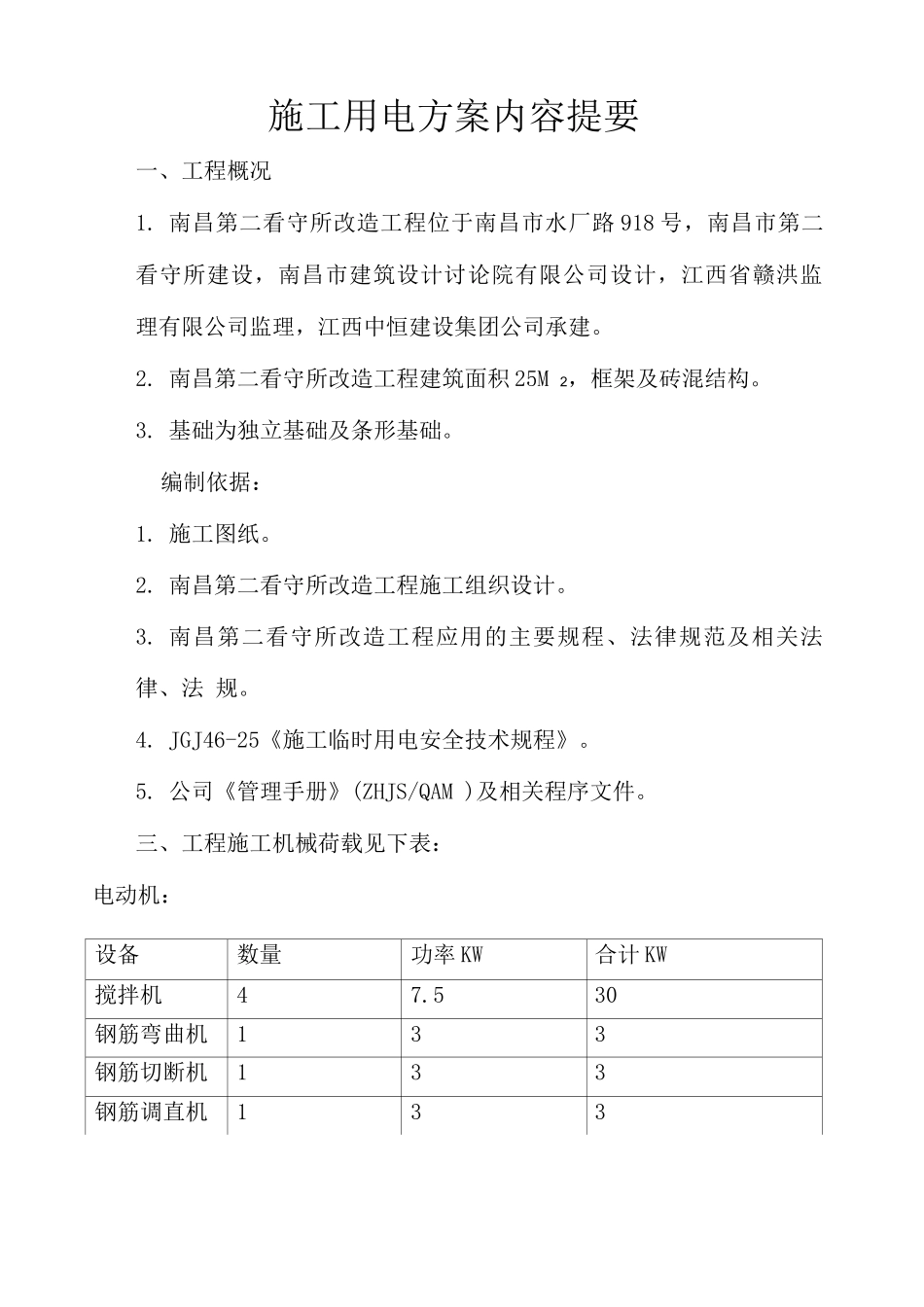

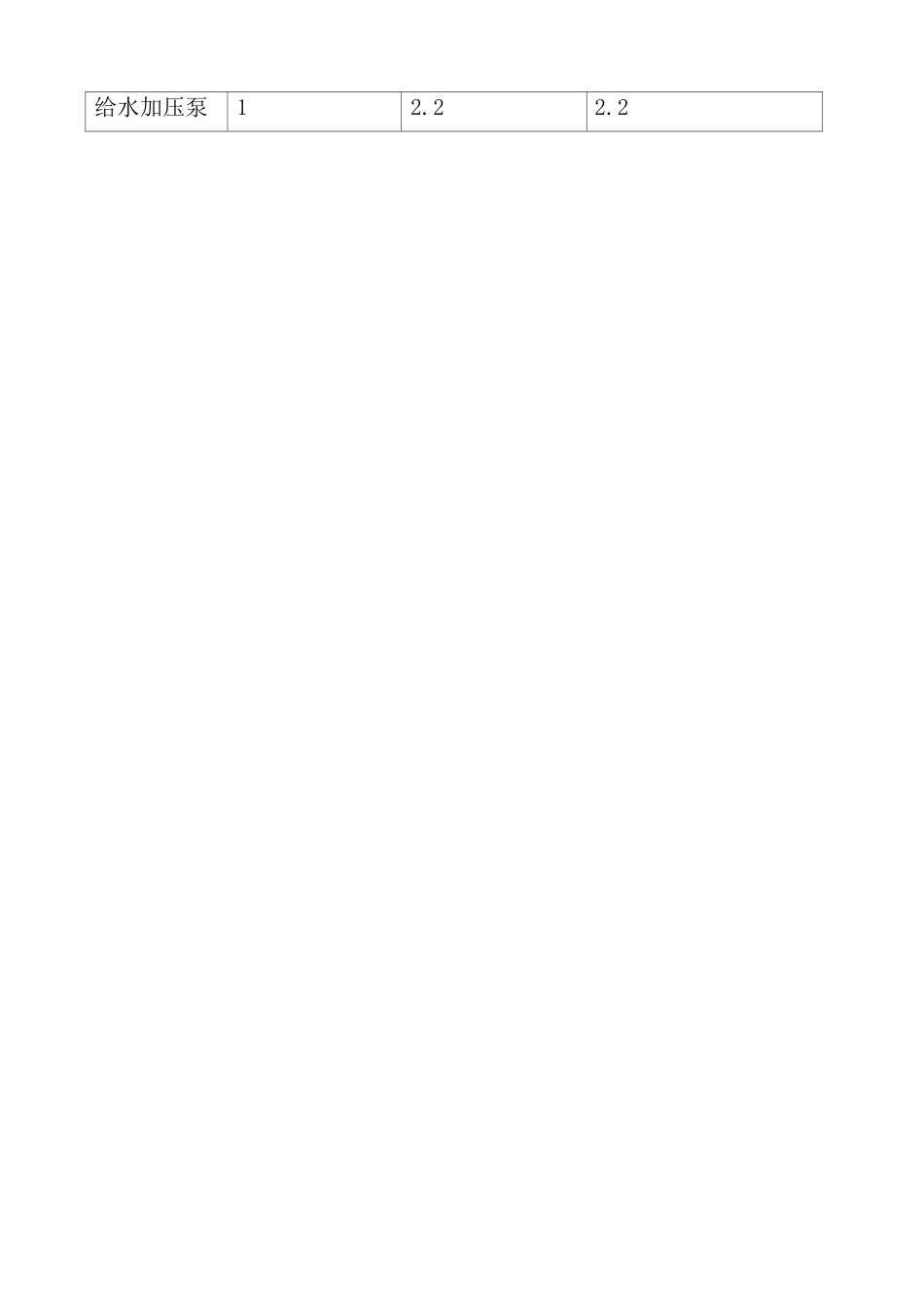

江西中恒建设集团公司南昌市第二看守所改造工程施工用电方案编制单位：南昌第二看守所改造工程项目部编制：审 核：批准：发布日期：二六年十一月 日施工用电方案内容提要一、工程概况1. 南昌第二看守所改造工程位于南昌市水厂路 918 号，南昌市第二 看守所建设，南昌市建筑设计讨论院有限公司设计，江西省赣洪监 理有限公司监理，江西中恒建设集团公司承建。2. 南昌第二看守所改造工程建筑面积 25M 2，框架及砖混结构。3. 基础为独立基础及条形基础。编制依据：1. 施工图纸。2. 南昌第二看守所改造工程施工组织设计。3. 南昌第二看守所改造工程应用的主要规程、法律规范及相关法律、法 规。4. JGJ46-25《施工临时用电安全技术规程》。5. 公司《管理手册》(ZHJS/QAM )及相关程序文件。三、工程施工机械荷载见下表：电动机：设备数量功率 KW合计 KW搅拌机47.530钢筋弯曲机133钢筋切断机133钢筋调直机133给水加压泵12.22.2施工门吊41144振动棒41.14.4平板振动器11.51.5合计86 9电焊机设备数量功率 KVA合计 KVA对焊机111竖向电渣压力焊机22652电焊机21326合计178施工现场供电负荷计算51 电动机=kLS P1/ nCos^ 1 = 0 . 5 x 76 . 7 X 0 . 70 . 86 x 0 . 6 = 52 . 03KVA52 电焊机=kLS S2 = 0.6x 178 = 94KVA53 照明=kL= 146.03x 10% a 15KVAS£=K£(S1+S2+S3)=0.X ( 76.7+94+15) = 122.22KVAIj=S£/J3 x 380 = 156AS=PL/3=102.22x 0. /3=239 ()选用 352 BX 型橡皮线二、施工门架(7.5kwx2)导线开关箱、漏保、闸刀选择：Ij= k1P1/J3 x 380 nCos0 1 = 0.8x 15 x 0.7x 10/^3 x 380 x 0.86x 0.6=24.7A故选用 DZ10-1/3, In=60A 自动开关。c)楼内施工(电动机 5.5kw,电焊机 26kva,照明 4kw ):2SX=KX(k1XP1/nCos^1+ k2XS2+ k3XP3/ Cos^3)=41kvaIj 皆 k1S£/J3 x 380=62A配电导线截面选择按导线容许电流选择：Ij 宁 62A 拟选用 BLx3x10+2x6 铜芯橡皮线沿 外墙引上，各层设置配电箱。按允许电压降复核：S=S£L/c&%= 41 x 1/46.3x 8 %=6.6mm2 < 10mm2符合要求，故选用 BLx3x 10+2x6 铜芯橡皮线。d)施工层(浇灌混凝土及钢筋连接)配电箱设置：总开关 DZ15L-14902,I= 1A，动作电流 50mA 漏电保护器开关；电焊机回路选用 DZ10-1/3,I=60A 自动开关 2 个；竖向电渣压力焊 回路选用 DZ10-1/3, In=40A 自动开关 1 个；照明及其他单...
