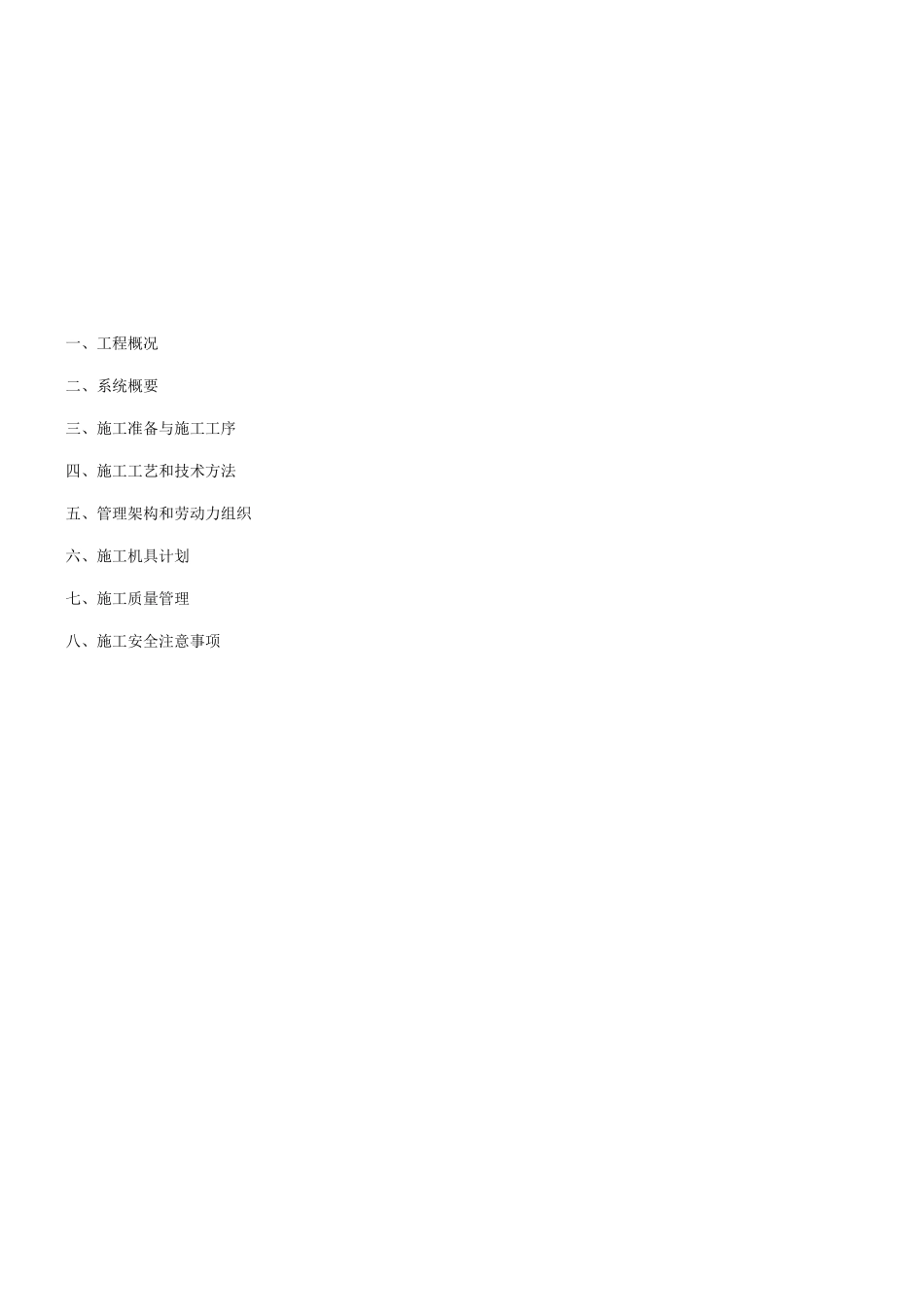

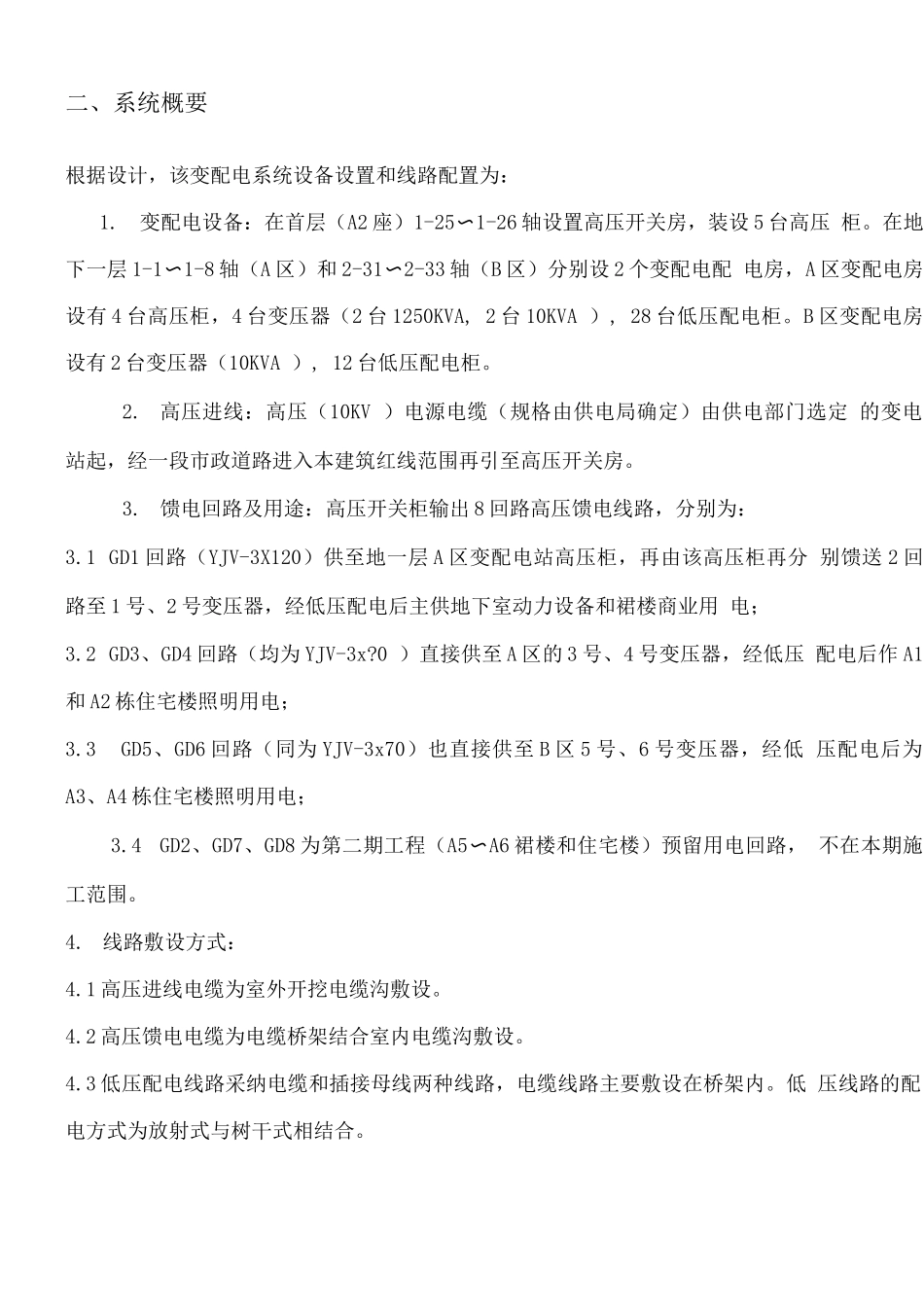

一、工程概况二、系统概要三、施工准备与施工工序四、施工工艺和技术方法五、管理架构和劳动力组织六、施工机具计划七、施工质量管理八、施工安全注意事项佛山供电局 2025 年中低压配电网基建预安排项目(标段十一)#######一期 A1 〜A4变配电工程施工方案一、工程概况####### 一期 A1〜A4 变配电工程项目位于*******。该变配电项目为############# 一期和二期进展的专用系统。根据投标书和图纸,该工程施工范围为:1.高压配电部分1.1 室外电缆沟的开挖、回填、制作、电缆敷设等。1.2 高压开关房及高压配电房所有高压柜供应安装。1.3 变压器供应安装。1.4 施工图上已设计及完成本工程所需的其它内容。2.低压配电部分2.1 变压器低压侧、低压配电房所有低压配电柜及柜间连接母线。2.2 低压配电房的保护接地。2.3 按要求铺设花纹钢板和绝缘胶片。2.4 低压配电柜至塔楼部分供电的低压电缆、插接母线、插接母线箱、电表箱。2.5 所有各种电气调试验收。2.6 施工图上已设计及完成本工程所需的其它内容。二、系统概要根据设计,该变配电系统设备设置和线路配置为:1.变配电设备:在首层(A2 座)1-25〜1-26 轴设置高压开关房,装设 5 台高压 柜。在地下一层 1-1〜1-8 轴(A 区)和 2-31〜2-33 轴(B 区)分别设 2 个变配电配 电房,A 区变配电房设有 4 台高压柜,4 台变压器(2 台 1250KVA, 2 台 10KVA ), 28 台低压配电柜。B 区变配电房设有 2 台变压器(10KVA ), 12 台低压配电柜。2.高压进线:高压(10KV )电源电缆(规格由供电局确定)由供电部门选定 的变电站起,经一段市政道路进入本建筑红线范围再引至高压开关房。3.馈电回路及用途:高压开关柜输出 8 回路高压馈电线路,分别为:3.1 GD1 回路(YJV-3X120)供至地一层 A 区变配电站高压柜,再由该高压柜再分 别馈送 2 回路至 1 号、2 号变压器,经低压配电后主供地下室动力设备和裙楼商业用 电;3.2 GD3、GD4 回路(均为 YJV-3x?0 )直接供至 A 区的 3 号、4 号变压器,经低压 配电后作 A1和 A2 栋住宅楼照明用电;3.3GD5、GD6 回路(同为 YJV-3x70)也直接供至 B 区 5 号、6 号变压器,经低 压配电后为A3、A4 栋住宅楼照明用电;3.4GD2、GD7、GD8 为第二期工程(A5〜A6 裙楼和住宅楼)预留用电回路, 不在本期施工范围。4. 线路敷设方式:4.1 高压进线电缆为室外开挖电缆沟敷设。4.2 高压馈电电...
