电力电缆头制作施工方案

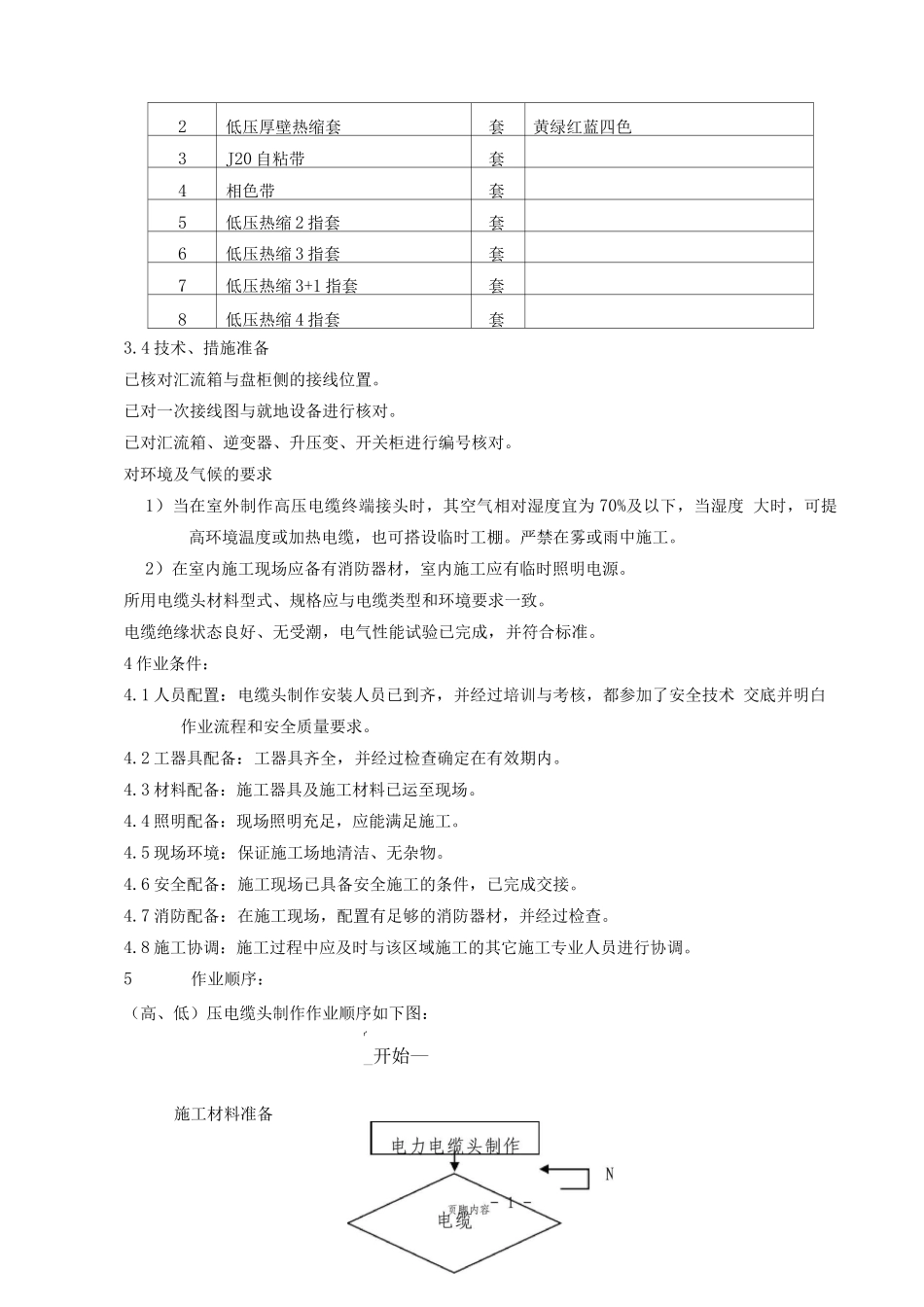

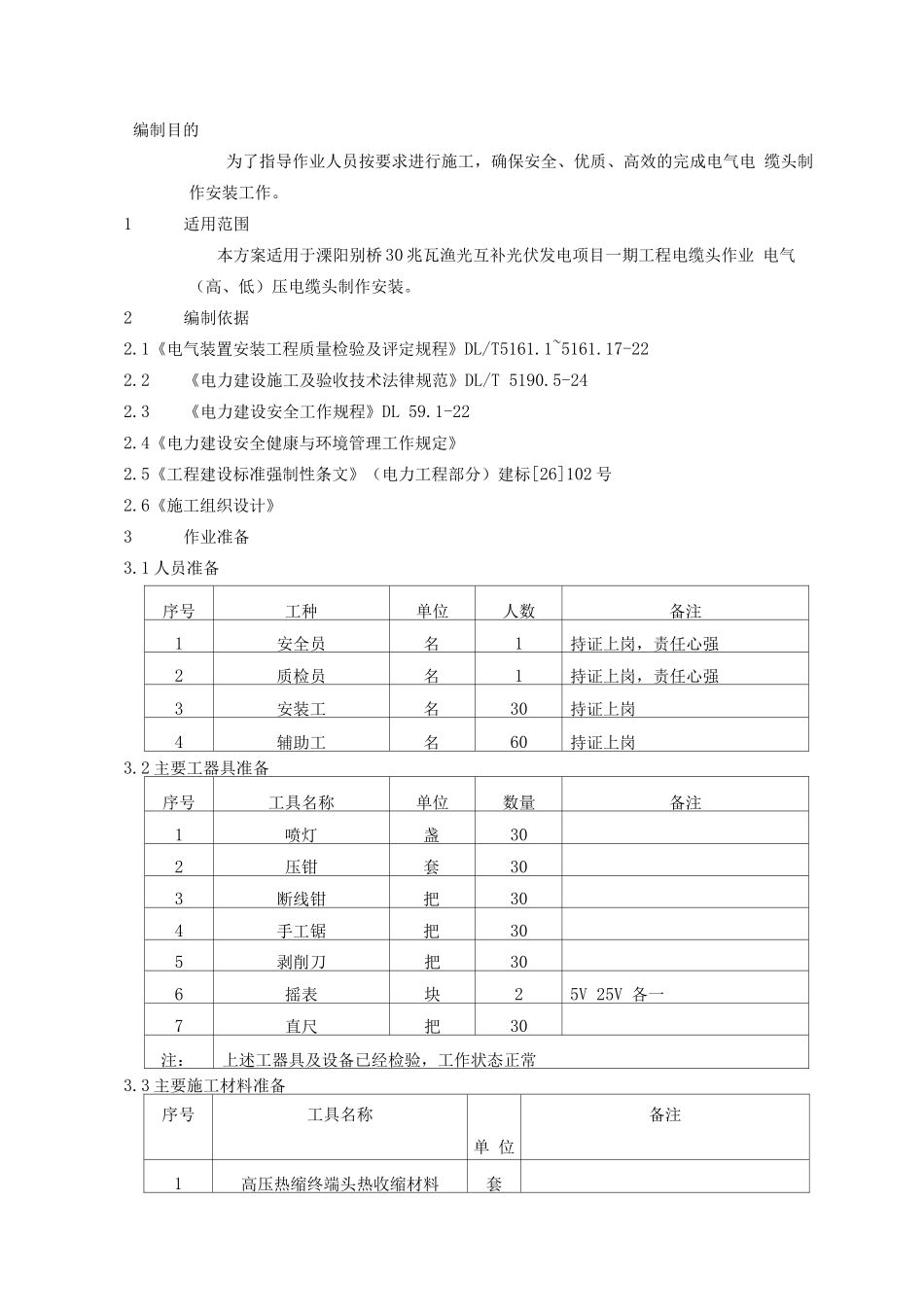

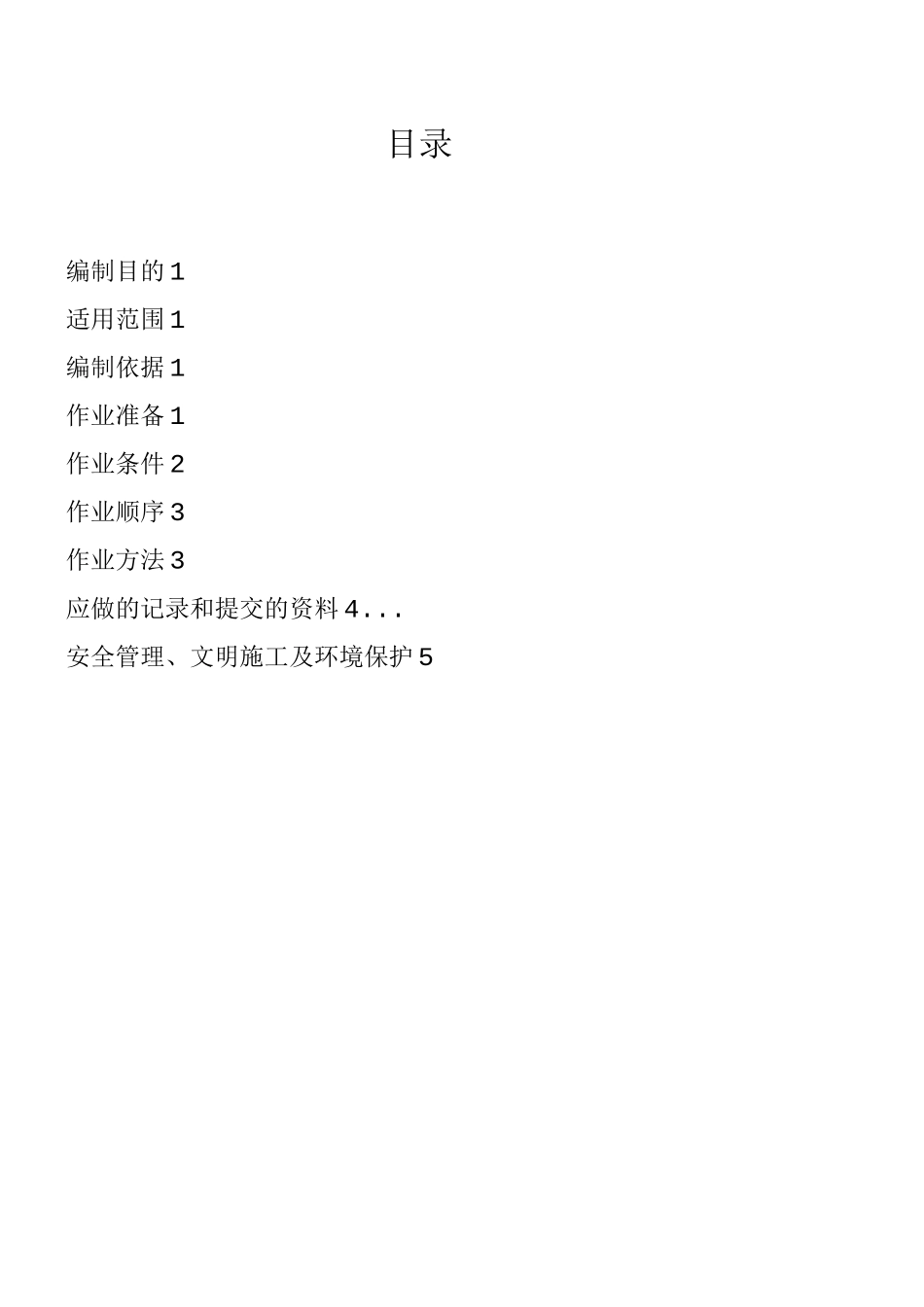

目录编制目的 1适用范围 1编制依据 1作业准备 1作业条件 2作业顺序 3作业方法 3应做的记录和提交的资料 4...安全管理、文明施工及环境保护 5编制目的为了指导作业人员按要求进行施工，确保安全、优质、高效的完成电气电 缆头制作安装工作。1适用范围本方案适用于溧阳别桥 30 兆瓦渔光互补光伏发电项目一期工程电缆头作业 电气（高、低）压电缆头制作安装。2编制依据2.1《电气装置安装工程质量检验及评定规程》DL/T5161.1~5161.17-222.2《电力建设施工及验收技术法律规范》DL/T 5190.5-242.3《电力建设安全工作规程》DL 59.1-222.4《电力建设安全健康与环境管理工作规定》2.5《工程建设标准强制性条文》（电力工程部分）建标[26]102 号2.6《施工组织设计》3作业准备3.1 人员准备序号工种单位人数备注1安全员名1持证上岗，责任心强2质检员名1持证上岗，责任心强3安装工名30持证上岗4辅助工名60持证上岗3.2 主要工器具准备序号工具名称单位数量备注1喷灯盏302压钳套303断线钳把304手工锯把305剥削刀把306摇表块25V 25V 各一7直尺把30注：上述工器具及设备已经检验，工作状态正常3.3 主要施工材料准备序号工具名称单 位备注1高压热缩终端头热收缩材料套2低压厚壁热缩套套黄绿红蓝四色3J20 自粘带套4相色带套5低压热缩 2 指套套6低压热缩 3 指套套7低压热缩 3+1 指套套8低压热缩 4 指套套3.4 技术、措施准备已核对汇流箱与盘柜侧的接线位置。已对一次接线图与就地设备进行核对。已对汇流箱、逆变器、升压变、开关柜进行编号核对。对环境及气候的要求1）当在室外制作高压电缆终端接头时，其空气相对湿度宜为 70%及以下，当湿度 大时，可提高环境温度或加热电缆，也可搭设临时工棚。严禁在雾或雨中施工。2）在室内施工现场应备有消防器材，室内施工应有临时照明电源。所用电缆头材料型式、规格应与电缆类型和环境要求一致。电缆绝缘状态良好、无受潮，电气性能试验已完成，并符合标准。4 作业条件：4.1 人员配置：电缆头制作安装人员已到齐，并经过培训与考核，都参加了安全技术 交底并明白作业流程和安全质量要求。4.2 工器具配备：工器具齐全，并经过检查确定在有效期内。4.3 材料配备：施工器具及施工材料已运至现场。4.4 照明配备：现场照明充足，应能满足施工。4.5 现场环境：保证施工场地清洁、无杂物。4.6 安全配备：施工现场已具备安全施工的条件，已完成交接。4.7 消防配备：在施工现场，配置有足够...
