电力电缆技术规范

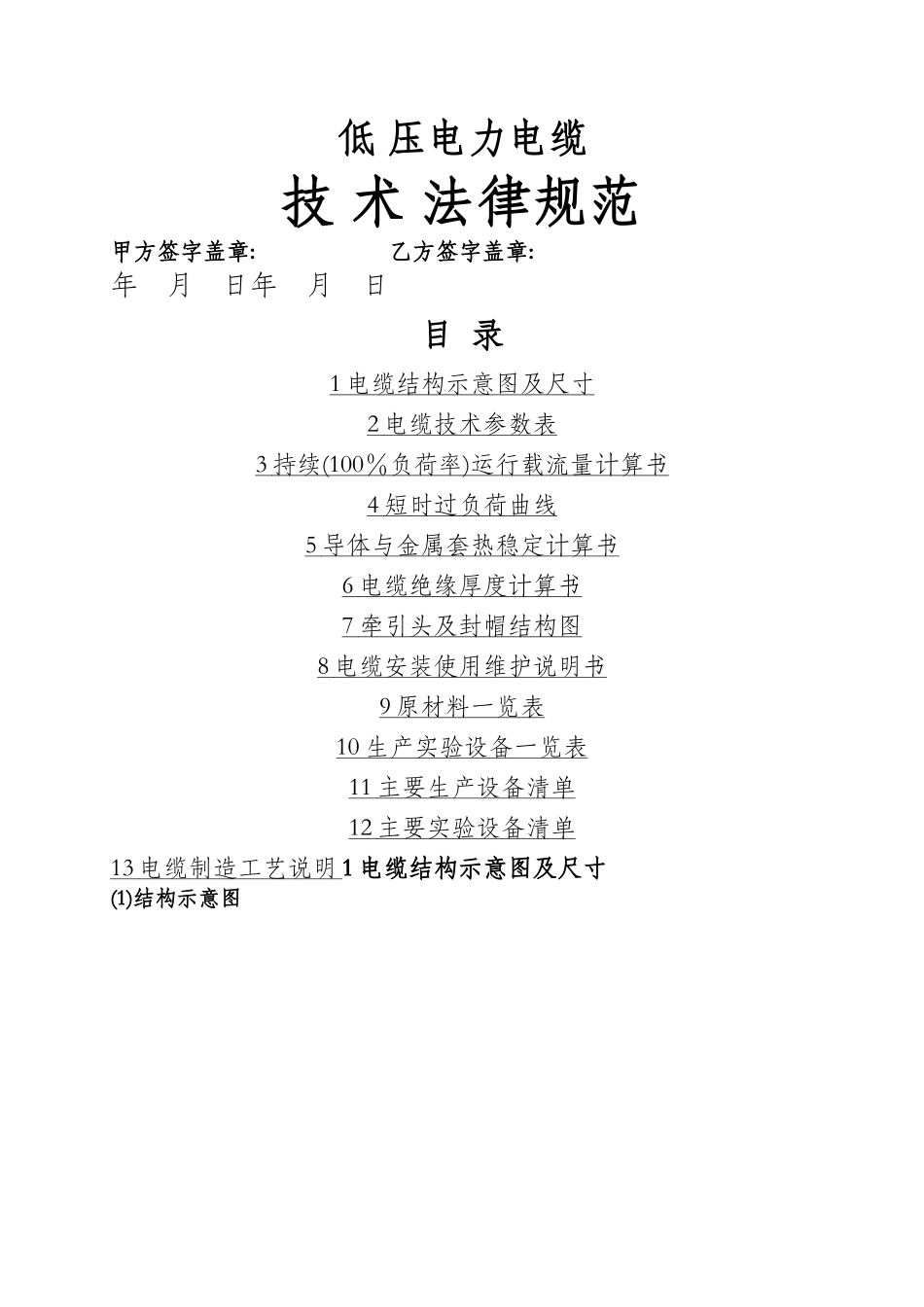

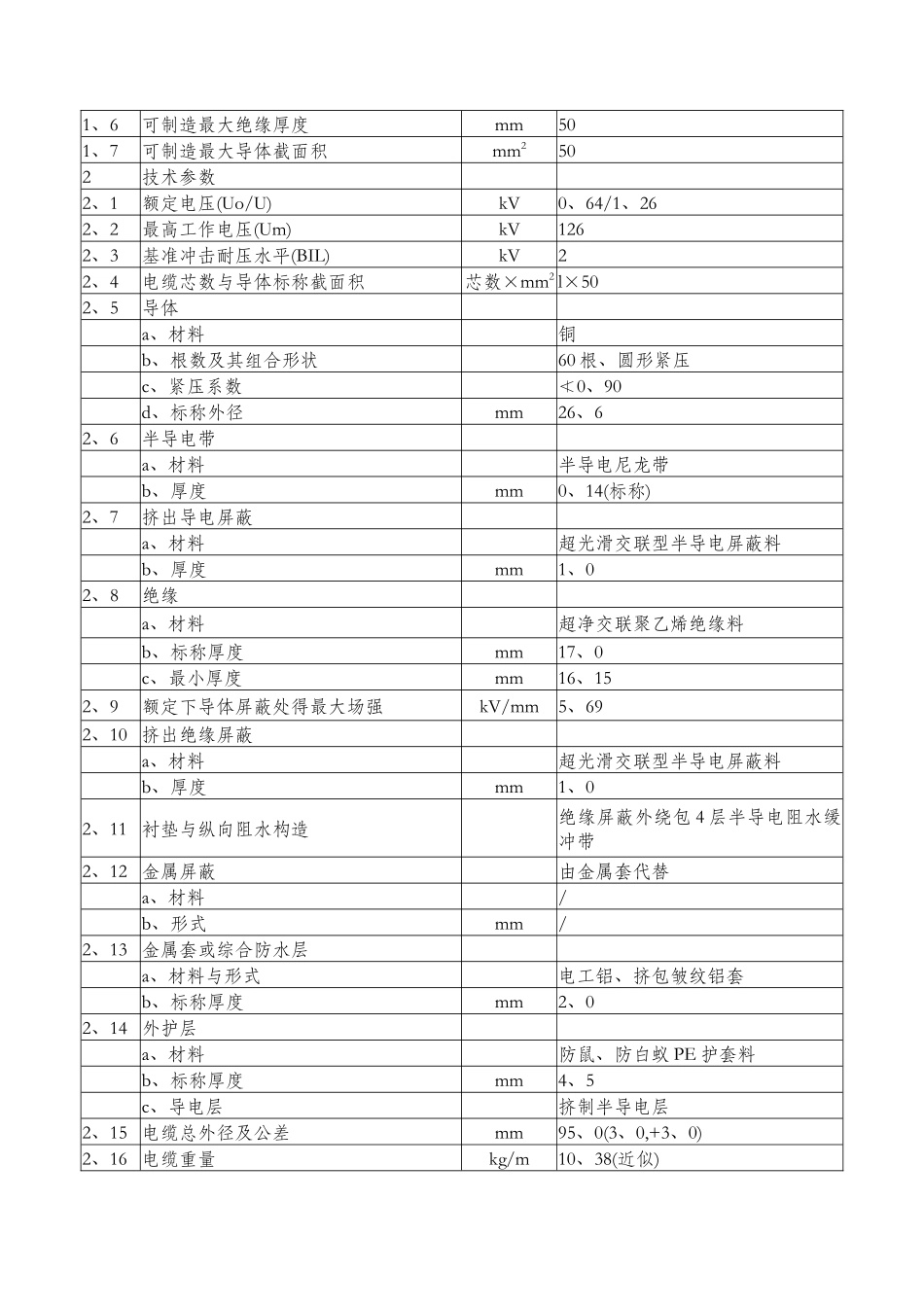

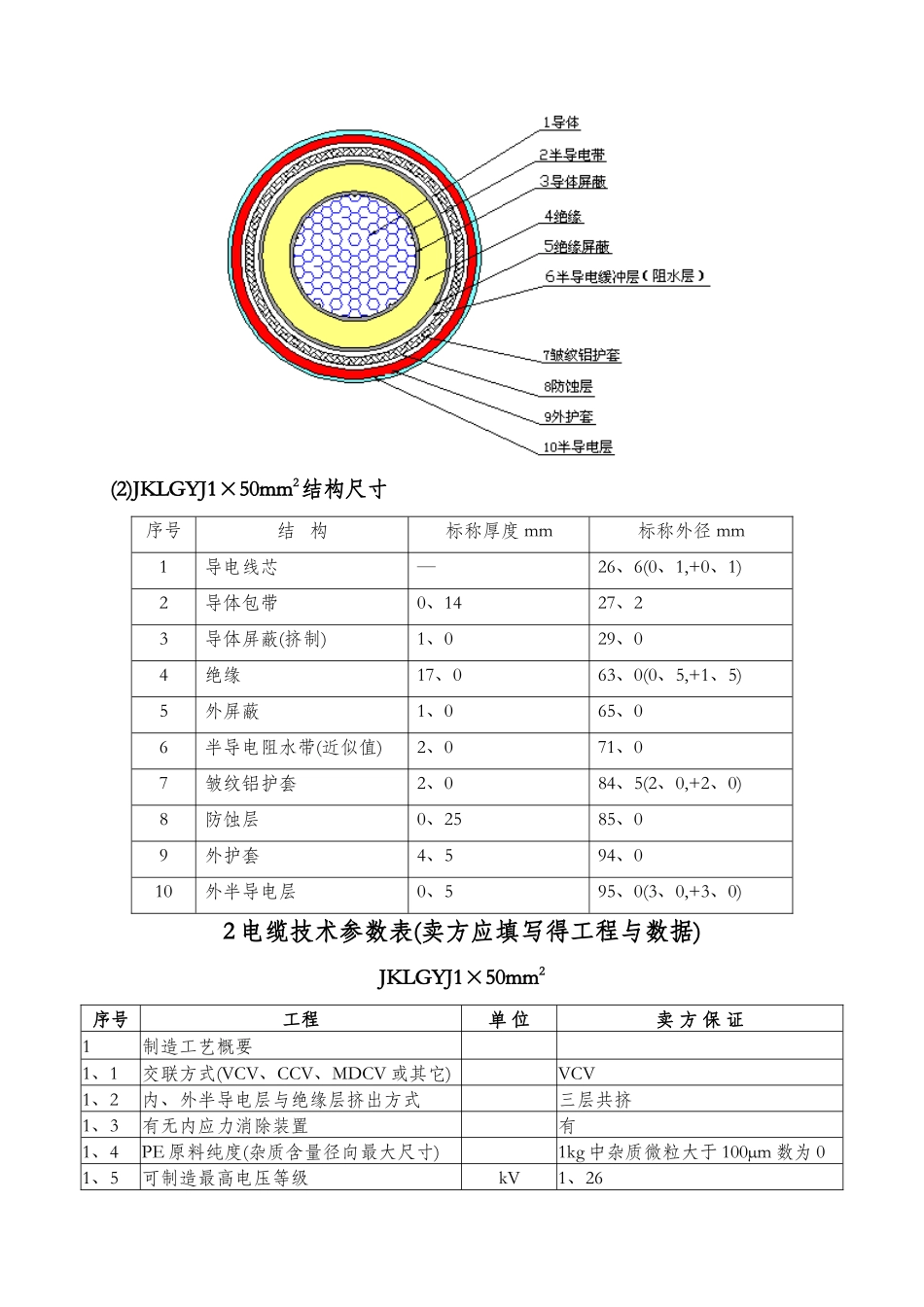

低 压电力电缆技 术 法律规范甲方签字盖章: 乙方签字盖章:年 月 日年 月 日目 录1 电缆结构示意图及尺寸 2 电缆技术参数表 3 持续 ( 100 ％负荷率 ) 运行载流量计算书 4 短时过负荷曲线 5 导体与金属套热稳定计算书 6 电缆绝缘厚度计算书 7 牵引头及封帽结构图 8 电缆安装使用维护说明书 9 原材料一览表 10 生产实验设备一览表 11 主要生产设备清单 12 主要实验设备清单 13 电缆制造工艺说明 1 电缆结构示意图及尺寸(1)结构示意图(2)JKLGYJ1×50mm2结构尺寸序号结 构 标称厚度 mm标称外径 mm1导电线芯—26、6(0、1,+0、1)2导体包带0、1427、23导体屏蔽(挤制)1、029、04绝缘17、063、0(0、5,+1、5)5外屏蔽1、0 65、0 6半导电阻水带(近似值)2、071、07皱纹铝护套2、084、5(2、0,+2、0)8防蚀层0、2585、09外护套4、594、010外半导电层0、595、0(3、0,+3、0)2 电缆技术参数表(卖方应填写得工程与数据)JKLGYJ1×50mm2序号工程单 位卖 方 保 证1制造工艺概要1、1交联方式(VCV、CCV、MDCV 或其它)VCV1、2内、外半导电层与绝缘层挤出方式三层共挤1、3有无内应力消除装置有1、4PE 原料纯度(杂质含量径向最大尺寸)1kg 中杂质微粒大于 100μm 数为 01、5可制造最高电压等级kV1、261、6可制造最大绝缘厚度mm501、7可制造最大导体截面积mm2502技术参数2、1额定电压(Uo/U)kV0、64/1、262、2最高工作电压(Um)kV1262、3基准冲击耐压水平(BIL)kV22、4电缆芯数与导体标称截面积芯数×mm2 l×502、5导体a、材料铜b、根数及其组合形状60 根、圆形紧压c、紧压系数≮0、90d、标称外径mm26、62、6半导电带a、材料半导电尼龙带b、厚度mm0、14(标称)2、7挤出导电屏蔽a、材料超光滑交联型半导电屏蔽料b、厚度mm1、02、8绝缘a、材料超净交联聚乙烯绝缘料b、标称厚度mm17、0c、最小厚度mm16、152、9额定下导体屏蔽处得最大场强kV/mm5、692、10 挤出绝缘屏蔽a、材料超光滑交联型半导电屏蔽料b、厚度mm1、02、11 衬垫与纵向阻水构造绝缘屏蔽外绕包 4 层半导电阻水缓冲带2、12 金属屏蔽由金属套代替a、材料/b、形式mm/2、13 金属套或综合防水层a、材料与形式电工铝、挤包皱纹铝套b、标称厚度mm2、02、14 外护层a、材料防鼠、防白蚁 PE 护套料b、标称厚度mm4、5c、导电层挤制半导电层2、15 电缆总外径及公差mm95、0(3、0,+3、0)2、16 电缆重量kg/m10、38(近似)2、17 允许最小弯曲半径a、敷设中mm1900b、运...
