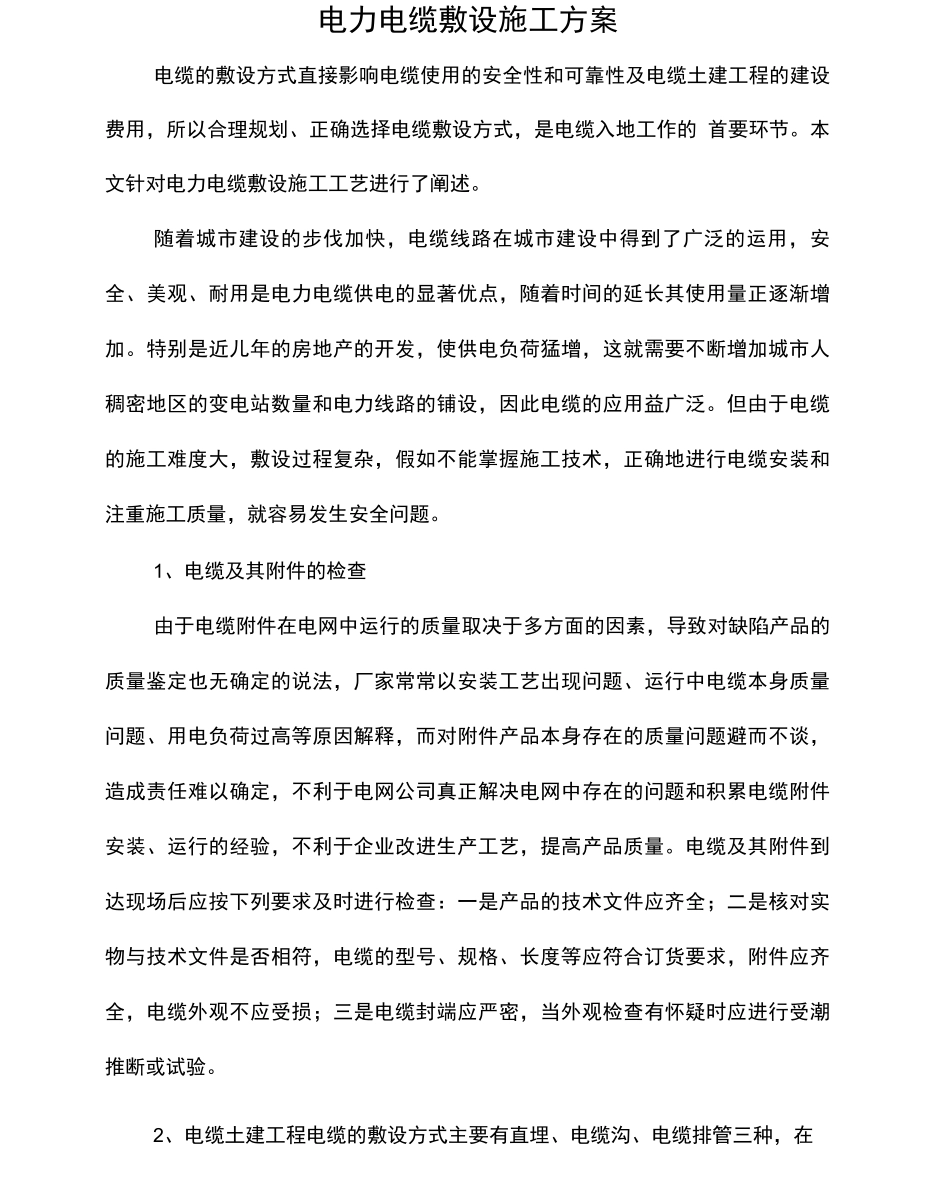

电力电缆敷设施工方案

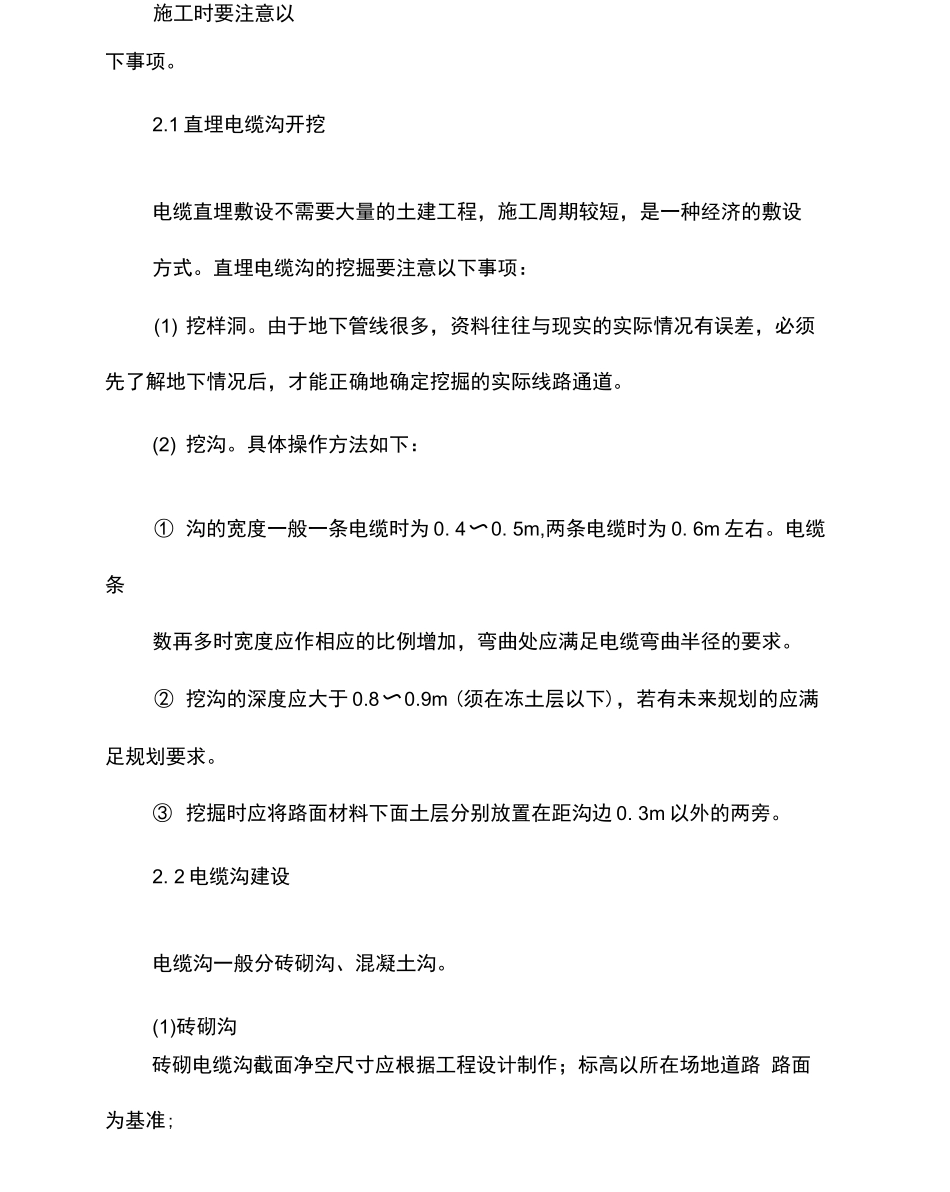

电力电缆敷设施工方案电缆的敷设方式直接影响电缆使用的安全性和可靠性及电缆土建工程的建设费用，所以合理规划、正确选择电缆敷设方式，是电缆入地工作的 首要环节。本文针对电力电缆敷设施工工艺进行了阐述。随着城市建设的步伐加快，电缆线路在城市建设中得到了广泛的运用，安全、美观、耐用是电力电缆供电的显著优点，随着时间的延长其使用量正逐渐增加。特别是近儿年的房地产的开发，使供电负荷猛增，这就需要不断增加城市人稠密地区的变电站数量和电力线路的铺设，因此电缆的应用益广泛。但由于电缆的施工难度大，敷设过程复杂，假如不能掌握施工技术，正确地进行电缆安装和注重施工质量，就容易发生安全问题。1、电缆及其附件的检查由于电缆附件在电网中运行的质量取决于多方面的因素，导致对缺陷产品的质量鉴定也无确定的说法，厂家常常以安装工艺出现问题、运行中电缆本身质量问题、用电负荷过高等原因解释，而对附件产品本身存在的质量问题避而不谈，造成责任难以确定，不利于电网公司真正解决电网中存在的问题和积累电缆附件安装、运行的经验，不利于企业改进生产工艺，提高产品质量。电缆及其附件到达现场后应按下列要求及时进行检查：一是产品的技术文件应齐全；二是核对实物与技术文件是否相符，电缆的型号、规格、长度等应符合订货要求，附件应齐全，电缆外观不应受损；三是电缆封端应严密，当外观检查有怀疑时应进行受潮推断或试验。2、电缆土建工程电缆的敷设方式主要有直埋、电缆沟、电缆排管三种，在施工时要注意以下事项。2.1 直埋电缆沟开挖电缆直埋敷设不需要大量的土建工程，施工周期较短，是一种经济的敷设方式。直埋电缆沟的挖掘要注意以下事项：(1) 挖样洞。由于地下管线很多，资料往往与现实的实际情况有误差，必须先了解地下情况后，才能正确地确定挖掘的实际线路通道。(2) 挖沟。具体操作方法如下：① 沟的宽度一般一条电缆时为 0. 4〜0. 5m,两条电缆时为 0. 6m 左右。电缆条数再多时宽度应作相应的比例增加，弯曲处应满足电缆弯曲半径的要求。② 挖沟的深度应大于 0.8〜0.9m (须在冻土层以下)，若有未来规划的应满足规划要求。③ 挖掘时应将路面材料下面土层分别放置在距沟边 0. 3m 以外的两旁。2. 2 电缆沟建设电缆沟一般分砖砌沟、混凝土沟。(1)砖砌沟砖砌电缆沟截面净空尺寸应根据工程设计制作；标高以所在场地道路 路面为基准;
