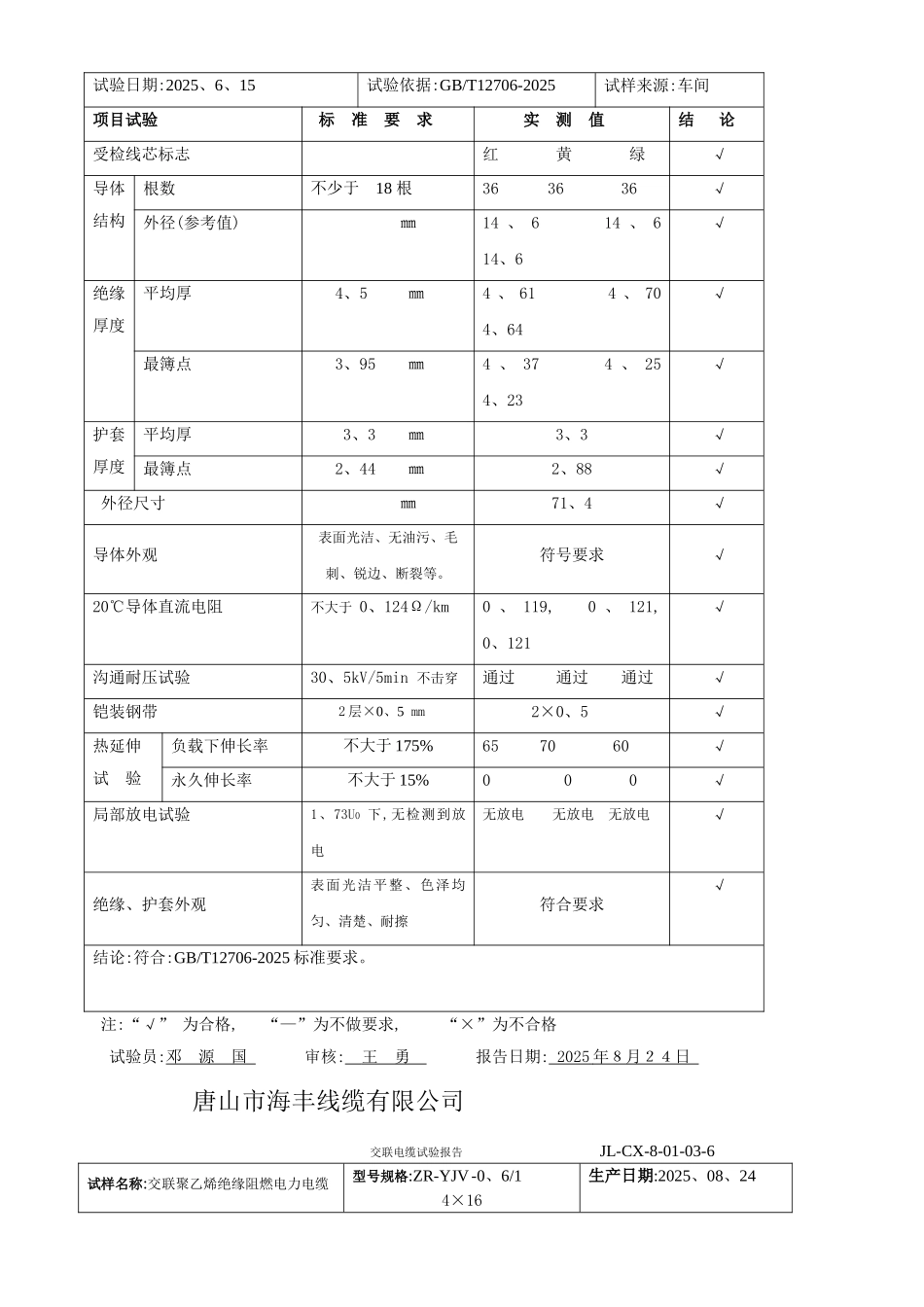

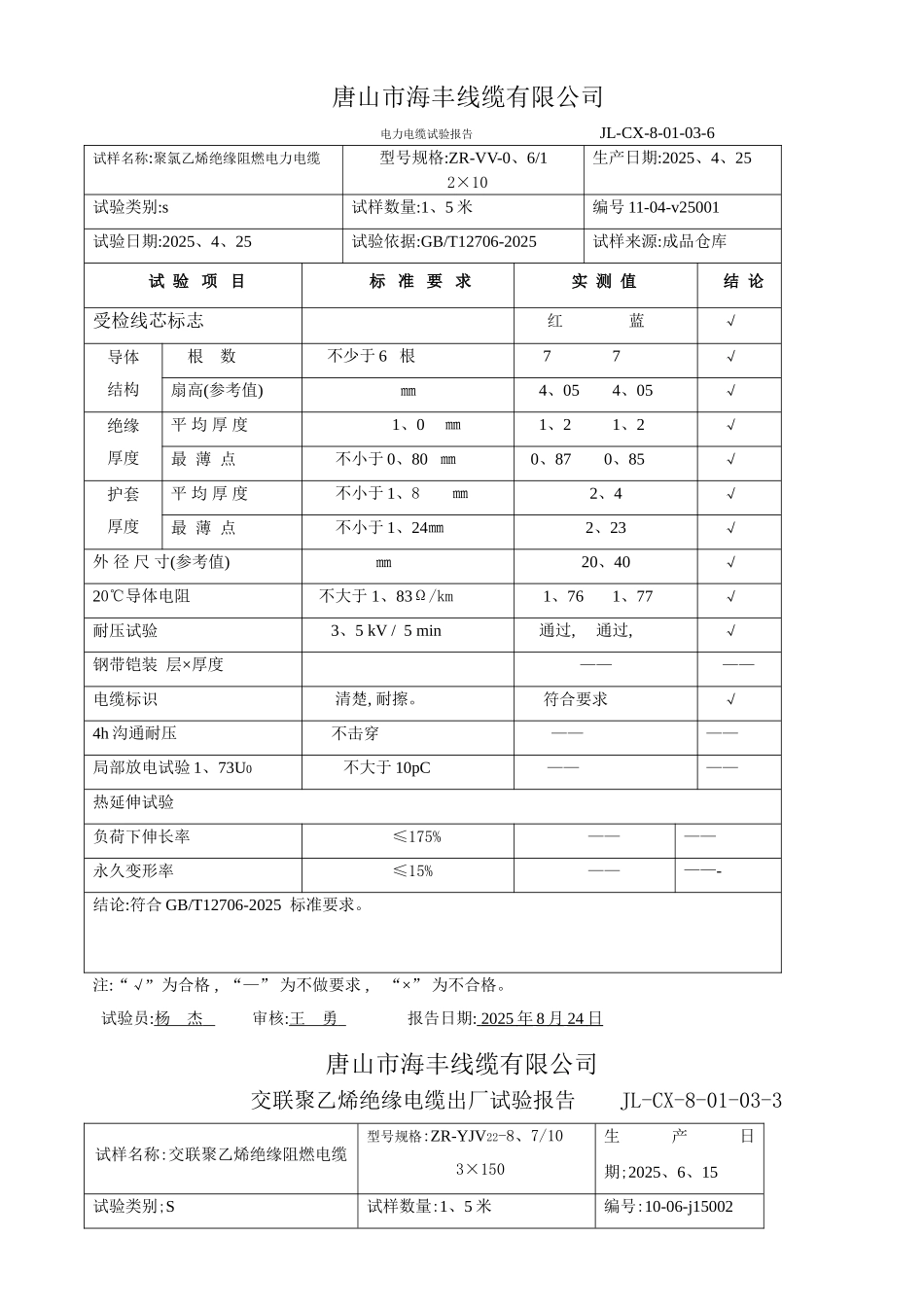

唐山市海丰线缆有限公司 电力电缆试验报告JL-CX-8-01-03-6试样名称:聚氯乙烯绝缘阻燃电力电缆型号规格:ZR-VV-0、6/1 2×10 生产日期:2025、4、25试验类别:s试样数量:1、5 米编号 11-04-v25001试验日期:2025、4、25试验依据:GB/T12706-2025试样来源:成品仓库试 验 项 目标 准 要 求实 测 值结 论受检线芯标志红 蓝 √导体结构根 数不少于 6 根 7 7√扇高(参考值) ㎜4、05 4、05√绝缘厚度平 均 厚 度1、0 ㎜1、2 1、2 √最 薄 点不小于 0、80 ㎜ 0、87 0、85√护套厚度平 均 厚 度不小于 1、8 ㎜2、4√最 薄 点不小于 1、24㎜2、23√外 径 尺 寸(参考值) ㎜20、40√20℃导体电阻不大于 1、83Ω/km 1、76 1、77√耐压试验 3、5 kV / 5 min通过, 通过, √钢带铠装 层×厚度 ————电缆标识清楚, 耐擦。 符合要求√4h 沟通耐压 不击穿 ————局部放电试验 1、73U0不大于 10pC ————热延伸试验负荷下伸长率≤175%————永久变形率≤15%————-结论:符合 GB/T12706-2025 标准要求。注:“√” 为合格 , “—” 为不做要求 , “×” 为不合格。 试验员:杨 杰 审核:王 勇 报告日期: 2025 年 8 月 24 日 唐山市海丰线缆有限公司 交联聚乙烯绝缘电缆出厂试验报告 JL-CX-8-01-03-3试样名称:交联聚乙烯绝缘阻燃电缆型号规格:ZR-YJV22-8、7/10 3×150生产日期;2025、6、15试验类别;S试样数量:1、5 米编号:10-06-j15002试验日期:2025、6、15试验依据:GB/T12706-2025试样来源:车间项目试验标 准 要 求实 测 值结 论受检线芯标志红 黄 绿√导体结构根数不少于 18 根 36 36 36√外径(参考值) ㎜14 、 6 14 、 6 14、6√绝缘厚度平均厚 4、5 ㎜4 、 61 4 、 70 4、64√最簿点 3、95 ㎜4 、 37 4 、 25 4、23√护套厚度平均厚3、3 ㎜3、3√最簿点 2、44 ㎜2、88√ 外径尺寸 ㎜71、4√导体外观表面光洁、无油污、毛刺、锐边、断裂等。符号要求√20℃导体直流电阻不大于 0、124Ω/km0 、 119, 0 、 121, 0、121√沟通耐压试验30、5kV/5min 不击穿通过 通过 通过 √ 铠装钢带2 层×0、5 mm 2×0、5 √热延伸试 验负载下伸长率不大于 175%65 70 60√永久伸长率不大于 15%0 0 0√局部放电试验1、73U0 下,无检测到放电无放电 无放电 无放电√绝缘、护套外观表面光洁平整、色泽均匀、清楚、耐擦...
