电力电缆绝缘电阻测试方案

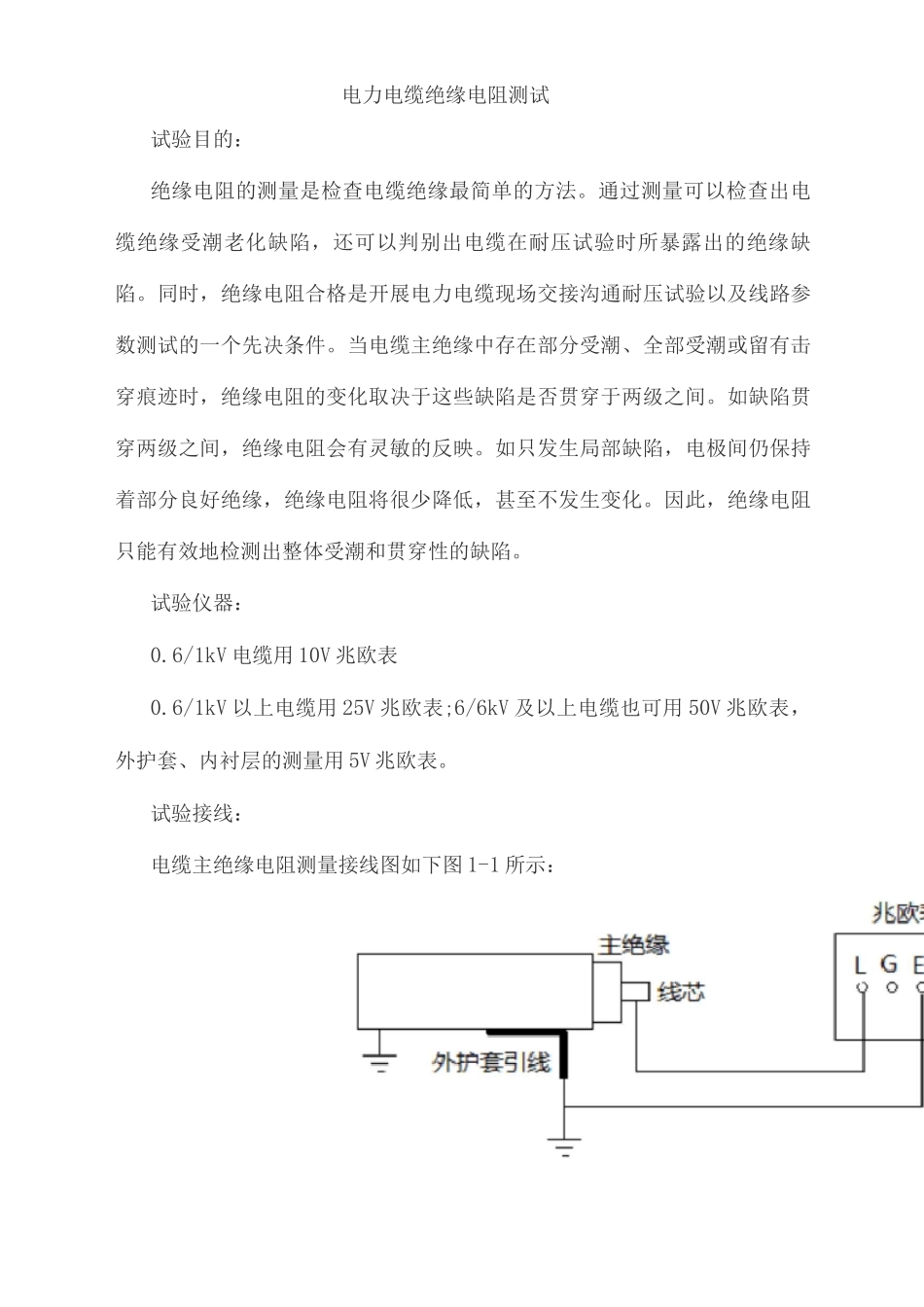

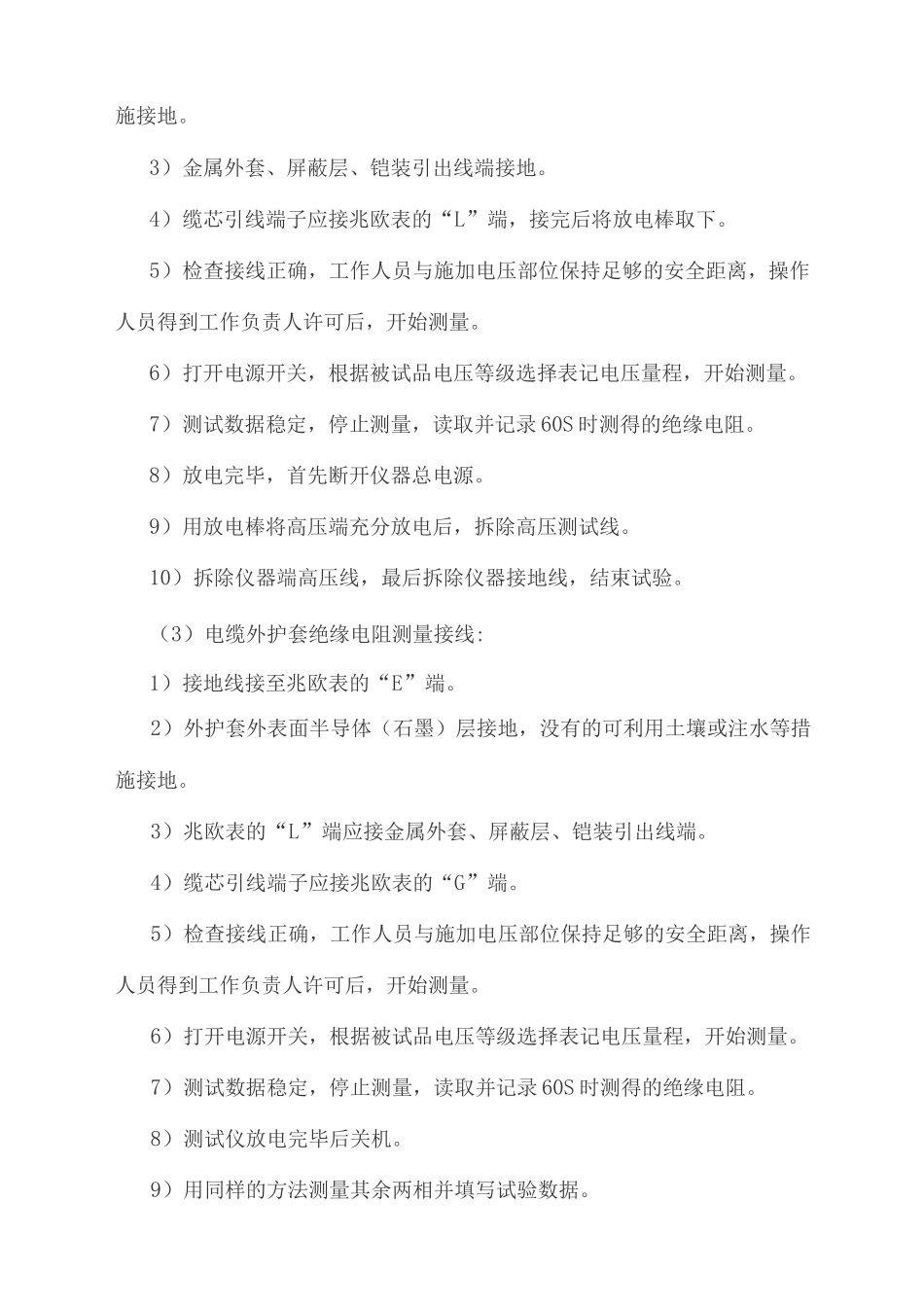

电力电缆绝缘电阻测试试验目的：绝缘电阻的测量是检查电缆绝缘最简单的方法。通过测量可以检查出电缆绝缘受潮老化缺陷，还可以判别出电缆在耐压试验时所暴露出的绝缘缺陷。同时，绝缘电阻合格是开展电力电缆现场交接沟通耐压试验以及线路参数测试的一个先决条件。当电缆主绝缘中存在部分受潮、全部受潮或留有击穿痕迹时，绝缘电阻的变化取决于这些缺陷是否贯穿于两级之间。如缺陷贯穿两级之间，绝缘电阻会有灵敏的反映。如只发生局部缺陷，电极间仍保持着部分良好绝缘，绝缘电阻将很少降低，甚至不发生变化。因此，绝缘电阻只能有效地检测出整体受潮和贯穿性的缺陷。试验仪器：0.6/1kV 电缆用 10V 兆欧表0.6/1kV 以上电缆用 25V 兆欧表;6/6kV 及以上电缆也可用 50V 兆欧表，外护套、内衬层的测量用 5V 兆欧表。试验接线：电缆主绝缘电阻测量接线图如下图 1-1 所示：图 1-1 电缆主绝缘电阻测量接线图电缆外护套绝缘电阻测量接线图如下图 1-2 所示:图 1-2 电缆外护套绝缘电阻测量接线图试验步骤:（1）试验前兆欧表的检查:试验前对兆欧表本身进行检查，将兆欧表水平放稳。1）手摇式兆欧表在低速旋转时或者电动兆欧表接通后，用导线瞬时短接 L 和 E 端子，其指示应为零。2）开路时，接通电源或兆欧表达到额定转速时，其指示应指正无穷。3）断开电源，将兆欧表的接地端与被试品的地线连接。4）兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空，再次接通电源或驱动兆欧表，兆欧表的指示应无明显差异。（2）电缆主绝缘绝缘电阻测量接线：1）接地线接至兆欧表的“E”端。2）外护套外表面半导体（石墨）层接地，没有的可利用土壤或注水等措施接地。3）金属外套、屏蔽层、铠装引出线端接地。4）缆芯引线端子应接兆欧表的“L”端，接完后将放电棒取下。5）检查接线正确，工作人员与施加电压部位保持足够的安全距离，操作人员得到工作负责人许可后，开始测量。6）打开电源开关，根据被试品电压等级选择表记电压量程，开始测量。7）测试数据稳定，停止测量，读取并记录 60S 时测得的绝缘电阻。8）放电完毕，首先断开仪器总电源。9）用放电棒将高压端充分放电后，拆除高压测试线。10）拆除仪器端高压线，最后拆除仪器接地线，结束试验。（3）电缆外护套绝缘电阻测量接线:1）接地线接至兆欧表的“E”端。2）外护套外表面半导体（石墨）层接地，没有的可利用土壤或注水等措施接地。3）兆欧表的“L”端应接金属外套、屏蔽层、铠装引出线...
