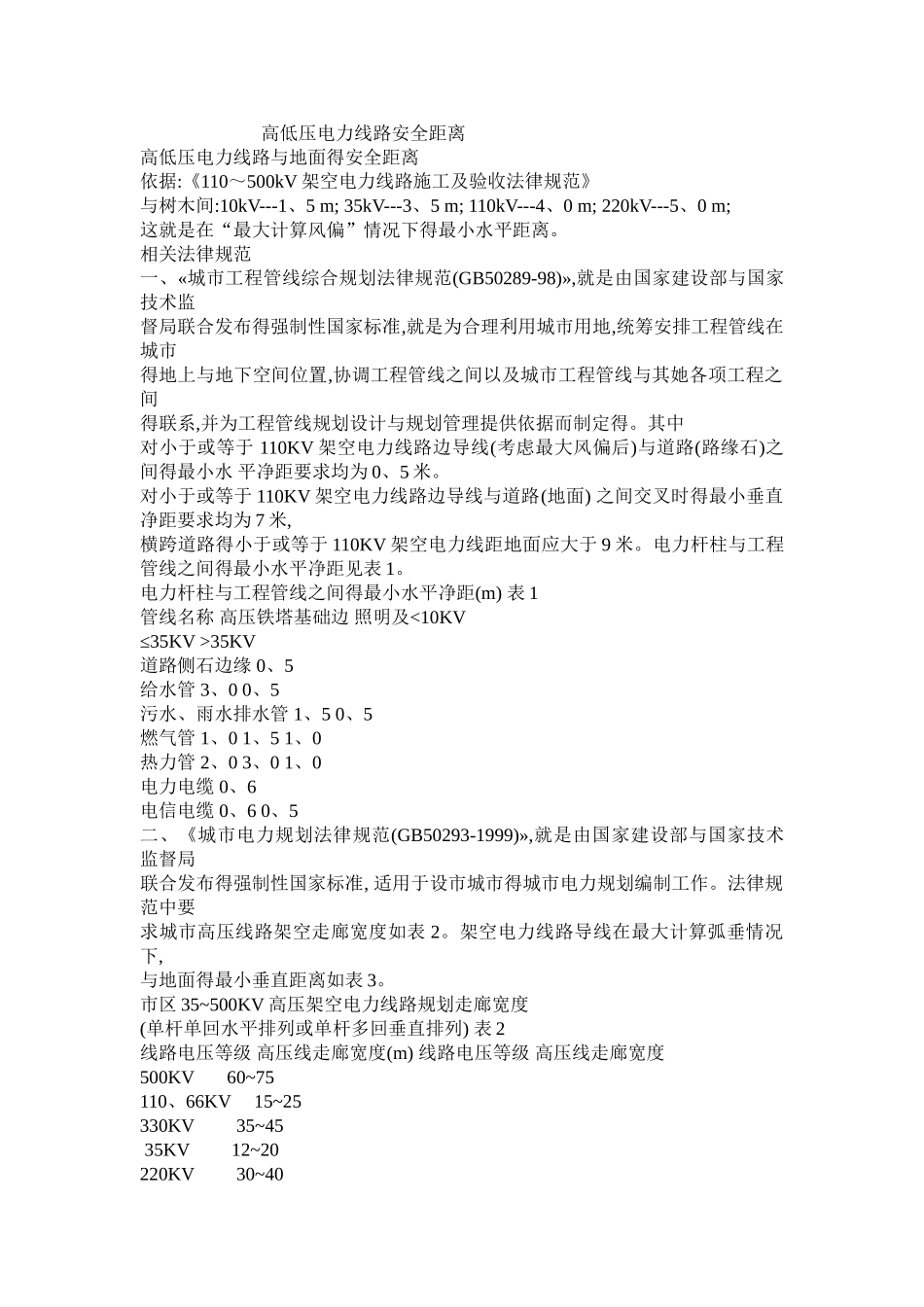

高低压电力线路安全距离高低压电力线路与地面得安全距离 依据:《110～500kV 架空电力线路施工及验收法律规范》与树木间:10kV---1、5 m; 35kV---3、5 m; 110kV---4、0 m; 220kV---5、0 m; 这就是在“最大计算风偏”情况下得最小水平距离。 相关法律规范 一、«城市工程管线综合规划法律规范(GB50289-98)»,就是由国家建设部与国家技术监 督局联合发布得强制性国家标准,就是为合理利用城市用地,统筹安排工程管线在城市 得地上与地下空间位置,协调工程管线之间以及城市工程管线与其她各项工程之间 得联系,并为工程管线规划设计与规划管理提供依据而制定得。其中 对小于或等于 110KV 架空电力线路边导线(考虑最大风偏后)与道路(路缘石)之间得最小水 平净距要求均为 0、5 米。 对小于或等于 110KV 架空电力线路边导线与道路(地面) 之间交叉时得最小垂直净距要求均为 7 米, 横跨道路得小于或等于 110KV 架空电力线距地面应大于 9 米。电力杆柱与工程管线之间得最小水平净距见表 1。 电力杆柱与工程管线之间得最小水平净距(m) 表 1 管线名称 高压铁塔基础边 照明及<10KV ≤35KV >35KV 道路侧石边缘 0、5 给水管 3、0 0、5 污水、雨水排水管 1、5 0、5 燃气管 1、0 1、5 1、0 热力管 2、0 3、0 1、0 电力电缆 0、6 电信电缆 0、6 0、5 二、《城市电力规划法律规范(GB50293-1999)»,就是由国家建设部与国家技术监督局 联合发布得强制性国家标准, 适用于设市城市得城市电力规划编制工作。法律规范中要 求城市高压线路架空走廊宽度如表 2。架空电力线路导线在最大计算弧垂情况下, 与地面得最小垂直距离如表 3。 市区 35~500KV 高压架空电力线路规划走廊宽度 (单杆单回水平排列或单杆多回垂直排列) 表 2 线路电压等级 高压线走廊宽度(m) 线路电压等级 高压线走廊宽度 500KV 60~75 110、66KV 15~25 330KV 35~45 35KV 12~20 220KV 30~40 城市架空电力线路导线与地面之间最小垂直距离 表 3 线路经过地区 线路电压(KV) <1 1~10 35~110 220 330 居民区 6.0 6.5 7.5 8.5 14 非居民区 5.0 5.0 6.0 6.5 7.5 三、《110KV~500KV 架空送电线路设计技术规程(DL/T5092-1999)》,1999 年国家经济贸易委员会批准颁发,其中对送电线路与公路交叉或接近得距离要求 见表 4。 送电线路与公路交叉或接近得距离要求 表 4 线路电压(KV) 110 220 330 500...
