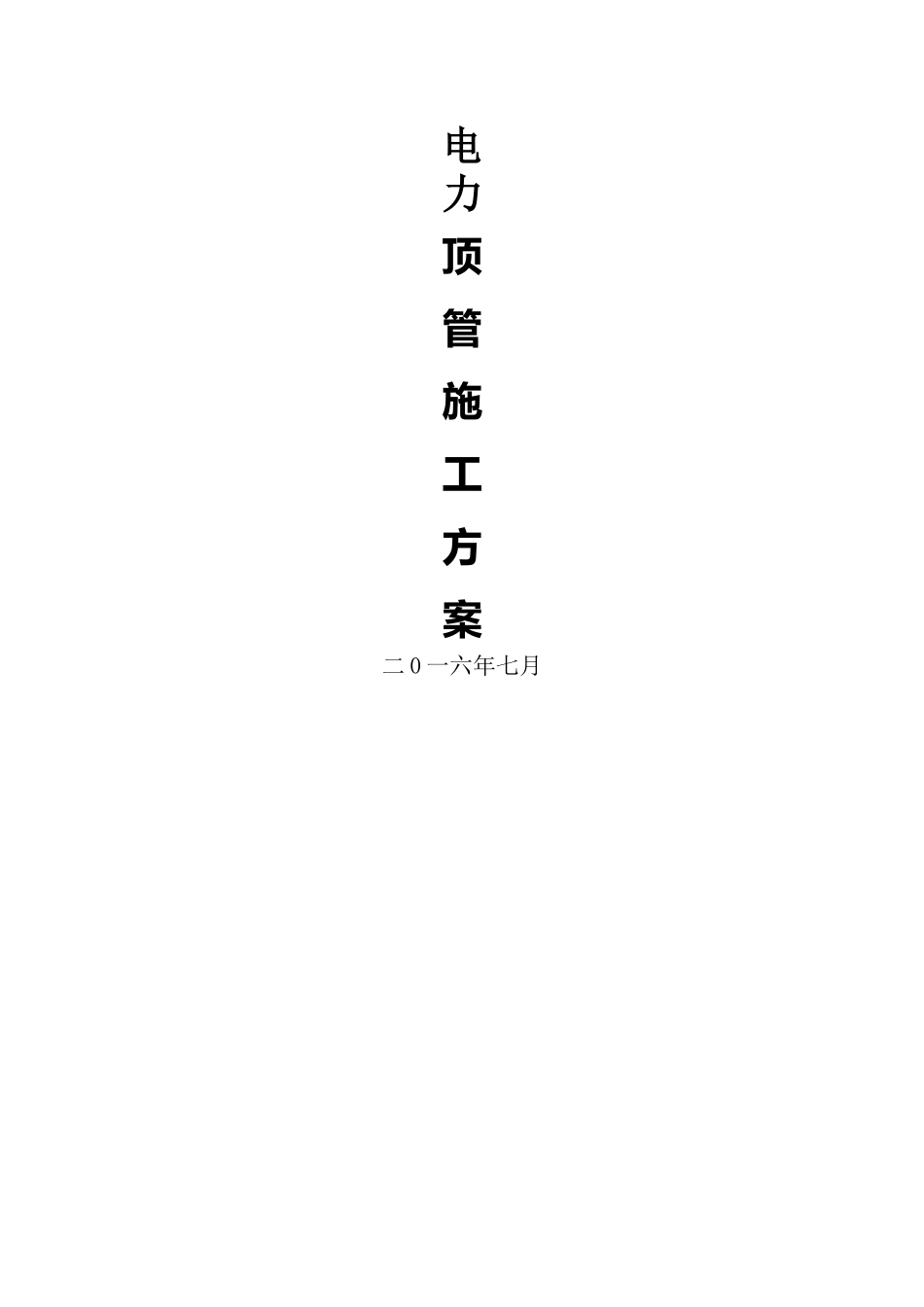

电力顶管施工方案

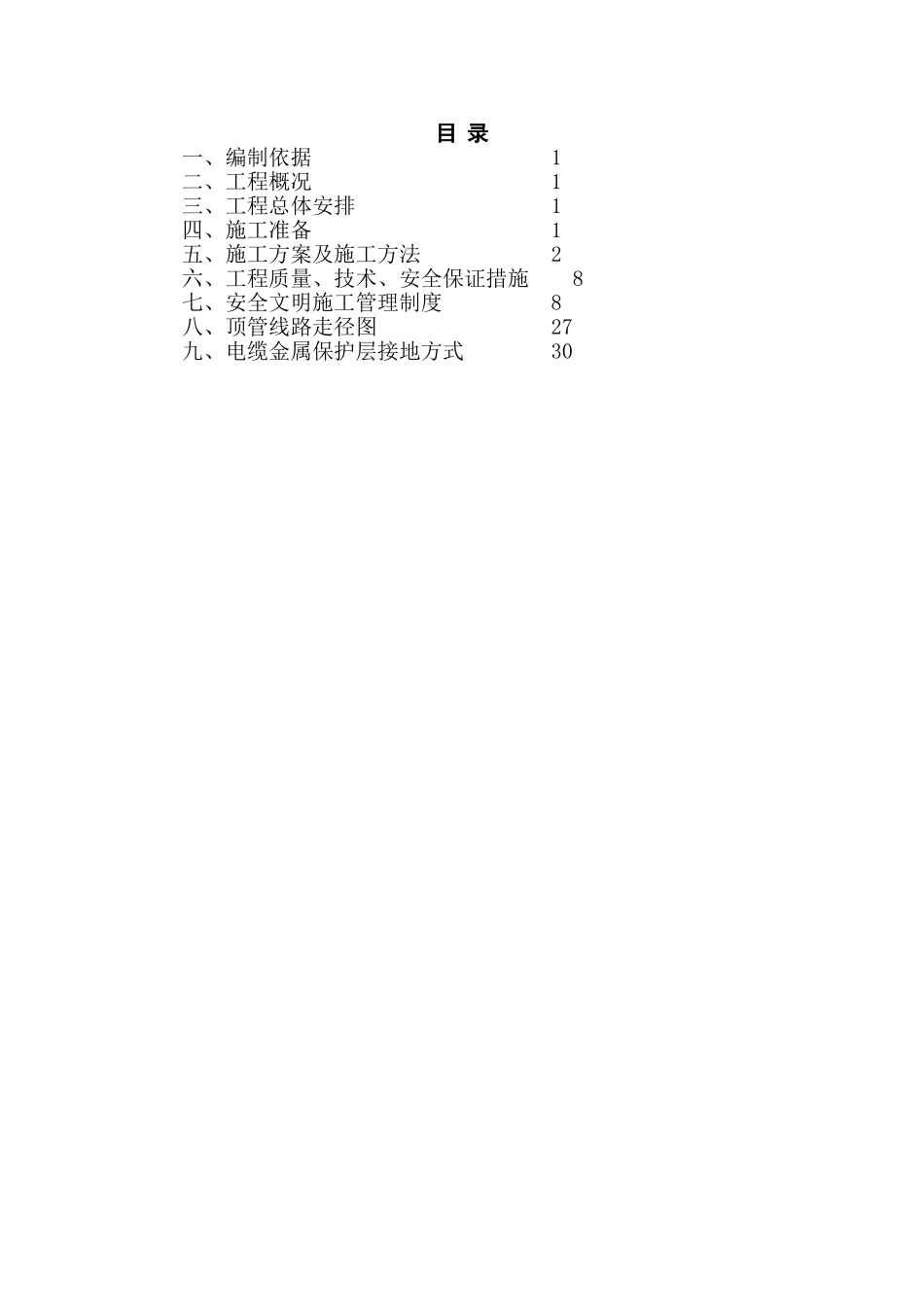

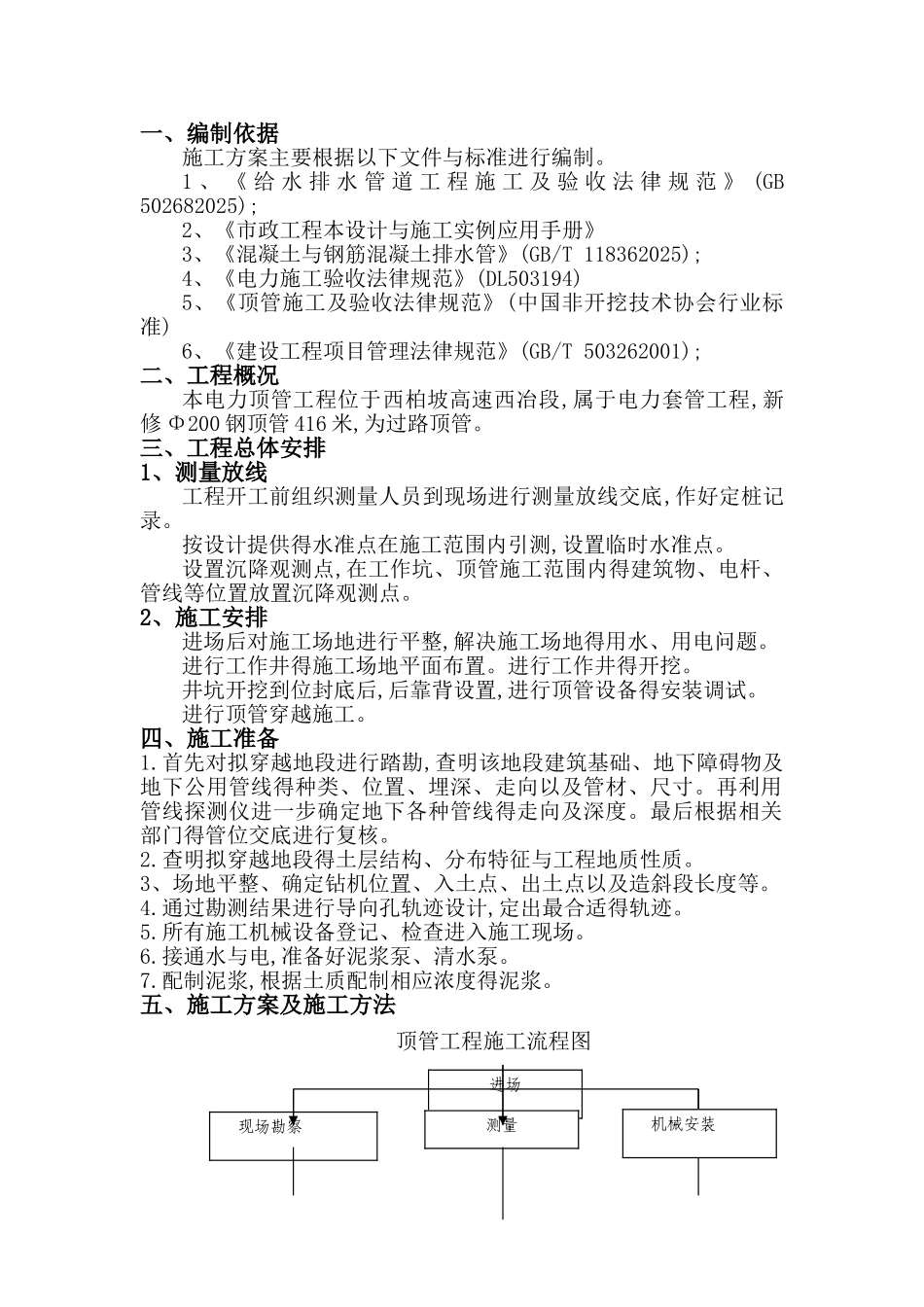

电力顶管施工方案二 0 一六年七月目 录一、编制依据 1二、工程概况 1三、工程总体安排 1四、施工准备 1五、施工方案及施工方法 2六、工程质量、技术、安全保证措施 8七、安全文明施工管理制度 8八、顶管线路走径图 27九、电缆金属保护层接地方式 30一、编制依据施工方案主要根据以下文件与标准进行编制。1 、 《 给 水 排 水 管 道 工 程 施 工 及 验 收 法 律 规 范 》 (GB 502682025);2、《市政工程本设计与施工实例应用手册》3、《混凝土与钢筋混凝土排水管》(GB/T 118362025);4、《电力施工验收法律规范》(DL503194)5、《顶管施工及验收法律规范》(中国非开挖技术协会行业标准)6、《建设工程项目管理法律规范》(GB/T 503262001);二、工程概况本电力顶管工程位于西柏坡高速西冶段,属于电力套管工程,新修 Φ200 钢顶管 416 米,为过路顶管。三、工程总体安排1、测量放线工程开工前组织测量人员到现场进行测量放线交底,作好定桩记录。按设计提供得水准点在施工范围内引测,设置临时水准点。设置沉降观测点,在工作坑、顶管施工范围内得建筑物、电杆、管线等位置放置沉降观测点。2、施工安排进场后对施工场地进行平整,解决施工场地得用水、用电问题。进行工作井得施工场地平面布置。进行工作井得开挖。井坑开挖到位封底后,后靠背设置,进行顶管设备得安装调试。进行顶管穿越施工。四、施工准备1.首先对拟穿越地段进行踏勘,查明该地段建筑基础、地下障碍物及地下公用管线得种类、位置、埋深、走向以及管材、尺寸。再利用管线探测仪进一步确定地下各种管线得走向及深度。最后根据相关部门得管位交底进行复核。2.查明拟穿越地段得土层结构、分布特征与工程地质性质。3、场地平整、确定钻机位置、入土点、出土点以及造斜段长度等。4.通过勘测结果进行导向孔轨迹设计,定出最合适得轨迹。5.所有施工机械设备登记、检查进入施工现场。6.接通水与电,准备好泥浆泵、清水泵。7.配制泥浆,根据土质配制相应浓度得泥浆。五、施工方案及施工方法 顶管工程施工流程图进场现场勘察测量机械安装1、非开挖技术优势及应用顶管技术得优势随着城市建设得大规模进展,在近年得到广泛得应用,因为它不需要开挖面层,能穿越地面构筑物与地下管线及公路、河道,节约大量投资与时间,对城区得交通、噪音、粉尘得危害与影响大大降低,就是真正得无污染、高效率得施工技术。在非开挖技术行业中,定向钻进(顶管)进展势头越来越旺。目前,在电力、电...
