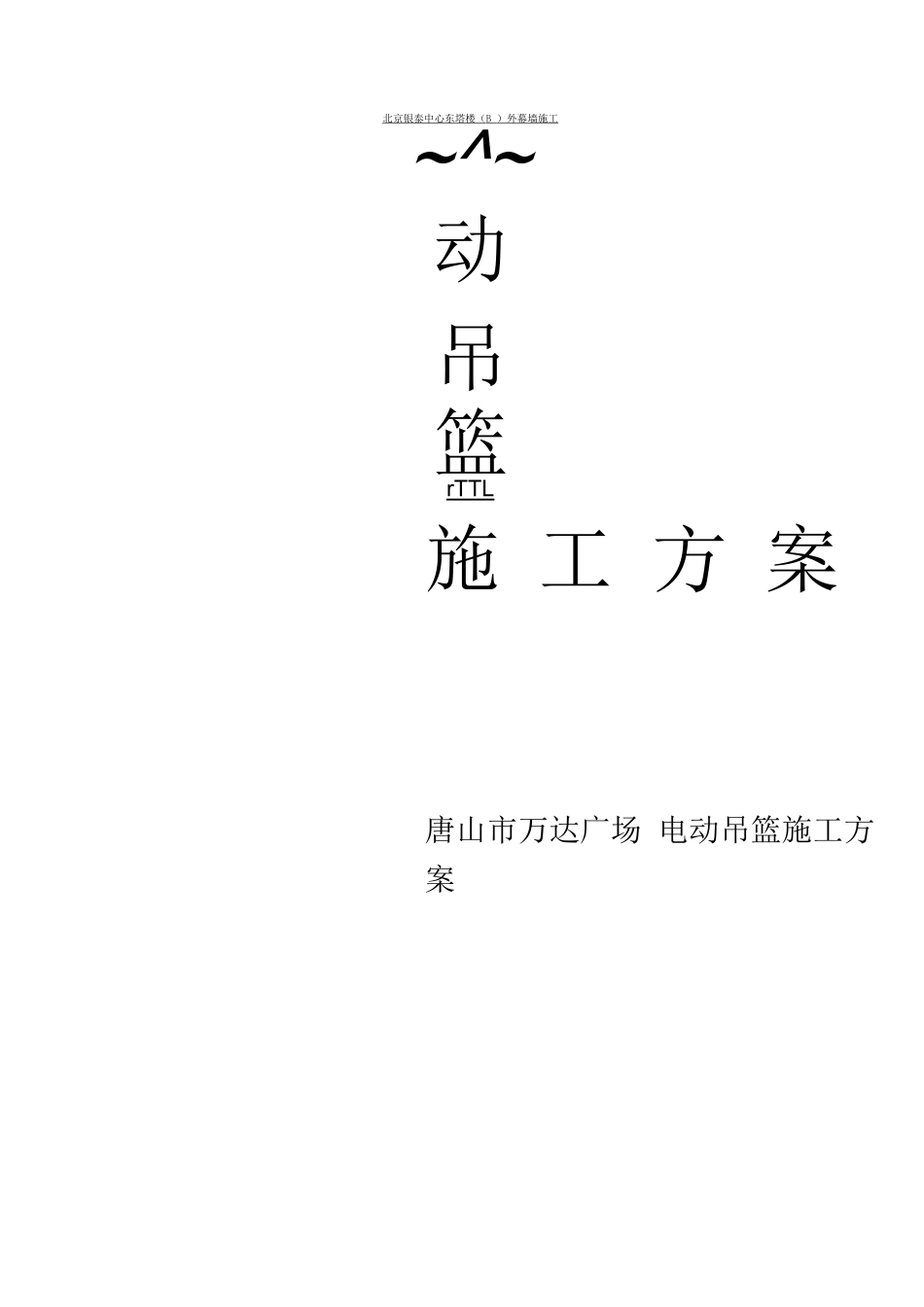

电动吊篮施工方案

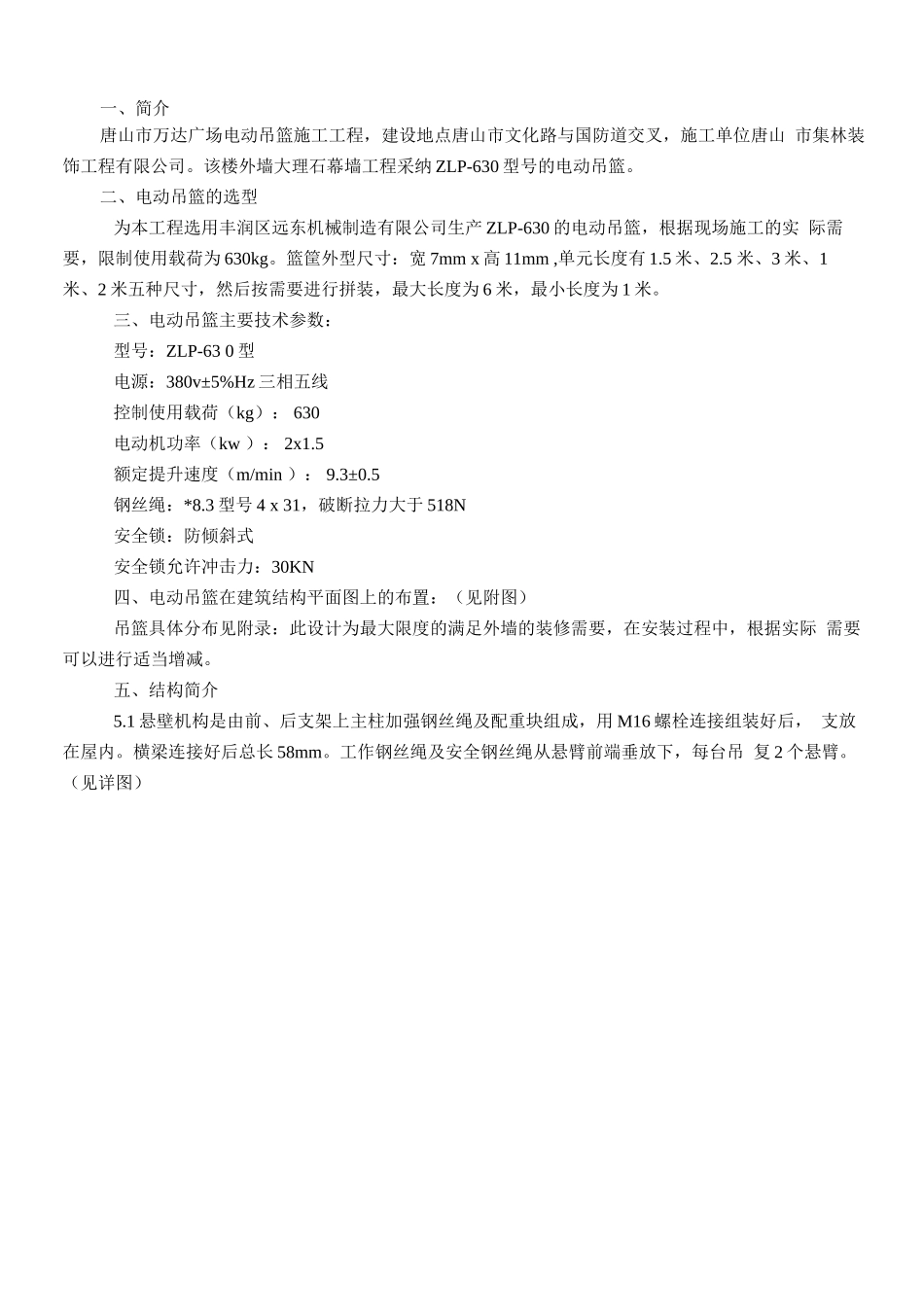

北京银泰中心东塔楼（ B ）外幕墙施工 ~^~动吊篮rTTL施 工 方 案唐山市万达广场 电动吊篮施工方案一、简介唐山市万达广场电动吊篮施工工程，建设地点唐山市文化路与国防道交叉，施工单位唐山 市集林装饰工程有限公司。该楼外墙大理石幕墙工程采纳 ZLP-630 型号的电动吊篮。二、电动吊篮的选型为本工程选用丰润区远东机械制造有限公司生产 ZLP-630 的电动吊篮，根据现场施工的实 际需要，限制使用载荷为 630kg。篮筐外型尺寸：宽 7mm x 高 11mm ,单元长度有 1.5 米、2.5 米、3 米、1米、2 米五种尺寸，然后按需要进行拼装，最大长度为 6 米，最小长度为 1 米。三、电动吊篮主要技术参数：型号：ZLP-63 0 型电源：380v±5%Hz 三相五线控制使用载荷（kg）： 630电动机功率（kw ）： 2x1.5额定提升速度（m/min ）： 9.3±0.5钢丝绳：*8.3 型号 4 x 31，破断拉力大于 518N安全锁：防倾斜式安全锁允许冲击力：30KN四、电动吊篮在建筑结构平面图上的布置：（见附图）吊篮具体分布见附录：此设计为最大限度的满足外墙的装修需要，在安装过程中，根据实际 需要可以进行适当增减。五、结构简介5.1 悬壁机构是由前、后支架上主柱加强钢丝绳及配重块组成，用 M16 螺栓连接组装好后， 支放在屋内。横梁连接好后总长 58mm。工作钢丝绳及安全钢丝绳从悬臂前端垂放下，每台吊 复 2 个悬臂。（见详图）悬挂机构安装图5.2 按吊篮所需长度拼接吊篮平台，吊篮体组装后在吊篮两侧分别安装提升机、安全锁、限 位开关，中间装有电控箱。5.3 每台吊篮有 4 根钢丝绳分别从悬臂垂下，2 根工作用钢丝绳分别穿过提升机用于提升吊篮 上、下工作，2 根安全用钢丝绳分别穿过安全锁，用于防止吊篮的倾斜和坠落。六、电箱的要求每台 ZLP630 型吊篮功率为 2*1.5=3KW。依据电工手册：I=P/U=30/380=7.9A，所备配电箱及 漏电开头符合提升机功率要求。七、吊篮施工过程：7.1 进场：将吊篮和悬臂支架用货车运至施工现场，根据安装工艺流程图将吊篮各部件运送 到安装位置。安装前必须对进场吊篮部件进行检查核对。7.2 安装：将屋面进行适当的保护后，组织安装人员在公司的指导下在使用位置平坦处安装 屋面悬挂装置，将配重块整齐码放在配重架上，并加以固定。配重块每块 25 公斤，加载配重块时， 配重块数量应根据前梁悬伸长度、前后座间距离和悬吊载荷确定。7.3 屋面支架安装完成后，在地面对应的位置安装吊篮篮体...
