电动吊篮施工方案2

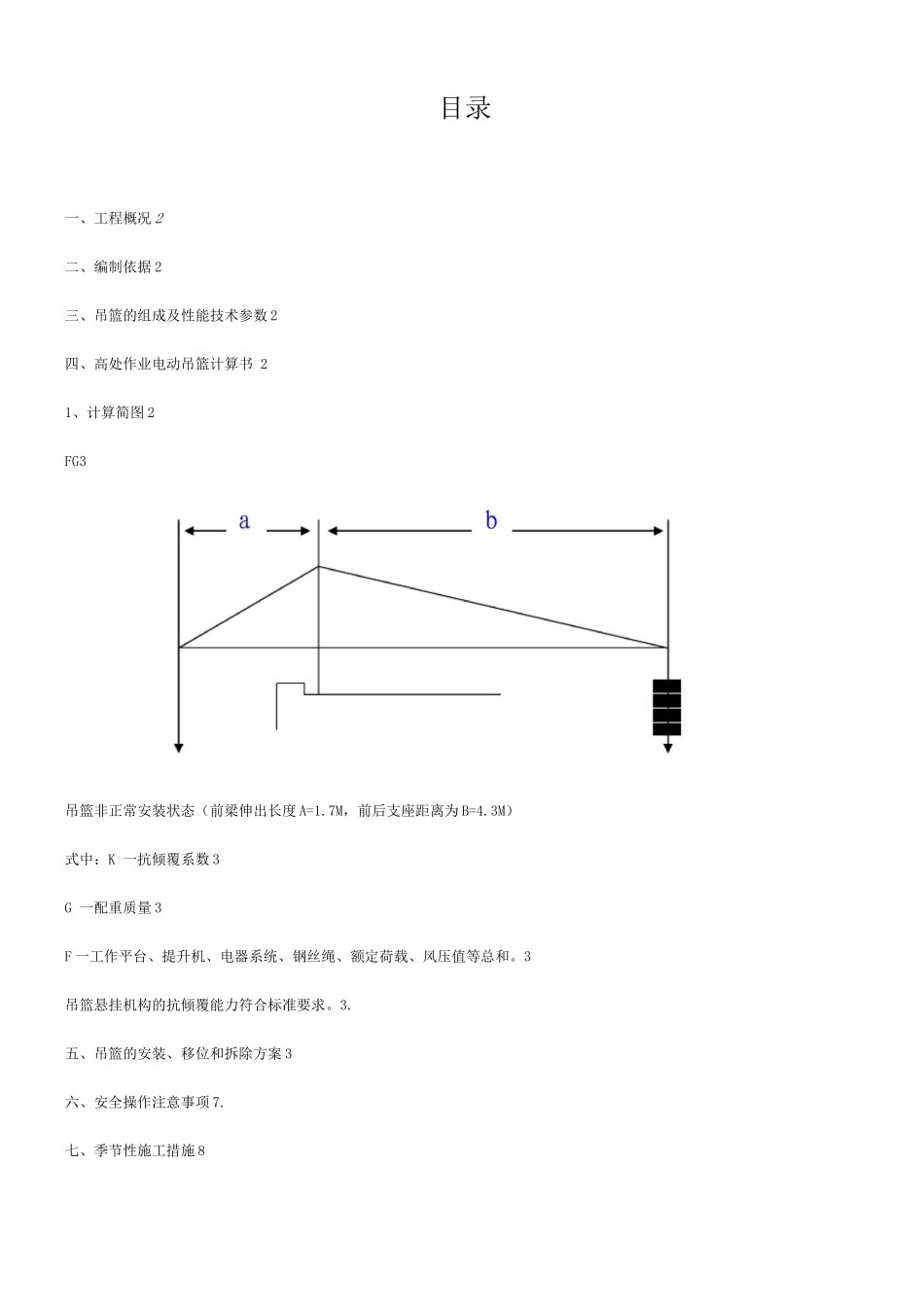

目录一、工程概况 2二、编制依据 2三、吊篮的组成及性能技术参数 2四、高处作业电动吊篮计算书 21、计算简图 2FG3吊篮非正常安装状态（前梁伸出长度 A=1.7M，前后支座距离为 B=4.3M）式中：K 一抗倾覆系数 3G 一配重质量 3F 一工作平台、提升机、电器系统、钢丝绳、额定荷载、风压值等总和。3吊篮悬挂机构的抗倾覆能力符合标准要求。3.五、吊篮的安装、移位和拆除方案 3六、安全操作注意事项 7.七、季节性施工措施 8八、 吊篮的验收 8九、 吊篮维护、保养 8三也晋 sof w ° rd ? - ： ..*.... ）二 .. 妙 c 电动•吊篮施工万条一、工程概况xxxxx 工程位于 xx 路南侧，由 xx 市第 x 建筑工程有限责任公司承建，建筑面积 43317.44m2, 剪力墙结构，层数 27F，总高 80.5m。该工程拟用 ZLP630 系列电动吊篮，共使用吊篮 18 台。二、编制依据1、秦佳西花园 1#、2#楼工程施工图；2、建筑工程施工安全操作规程；3、中华人民共和国《高处作业吊篮标准》GB19155-23；4、《建筑施工高处作业安全技术规程》（JGJ80-91）三、吊篮的组成及性能技术参数1、吊篮的组成：ZLP630 型吊篮主要由悬挂机构、悬吊平台、提升机、安全锁、电气箱、电气 控制系统、工作钢丝绳、安全钢丝绳等主要部分组成。2、ZLP630 型电动吊篮的主要参数表名 称主要参数额定载重量630kg升降速度9 ~11m/min悬吊平台尺寸（长 X 宽 X 高）1 ~ 6m X 0.76m X 1.1m钢丝绳结构：4X 31SW+NF-8.3 最小破断拉力：53KN提升机电机型号YEJ90L-4功率1.5KW X 2电压AC380V制动力矩15.2Nm安全锁类型摆臂式防倾斜型号LS30悬挂机构调节高度1.28 〜1.7m前梁伸出长度1.3~ 1.7m（1.5m 及以上时必须相应减少载重量）质量整机1715kg配重9kg四、高处作业电动吊篮计算书1、计算简图2、抗倾覆系数验算根据 GB19155-23《高处作业吊篮》条“吊篮悬挂机构的抗倾覆力矩与倾覆力矩的比值 不得小于2”。计算如下：吊篮正常安装状态(前梁伸出长度 a<1.5m，前后支座距离为 b=4.6m )G • b9kgx4.5mK === 2.43 > 2F • a ( 630kg+505kg)x 1.5m吊篮非正常安装状态(前梁伸出长度 a=1.7m，前后支座距离为 b=4.3m )G • b9kgx4.4mK === 2.05 > 2F • a ( 630kg+505kg)x 1.7m式中：K 一抗倾覆系数G 一配重质量F 一工作平台、提升机、电器系统、钢丝绳、额定荷载、风压值等总和。吊篮悬挂机构的抗倾覆能力符合标准要求。3、钢丝...
