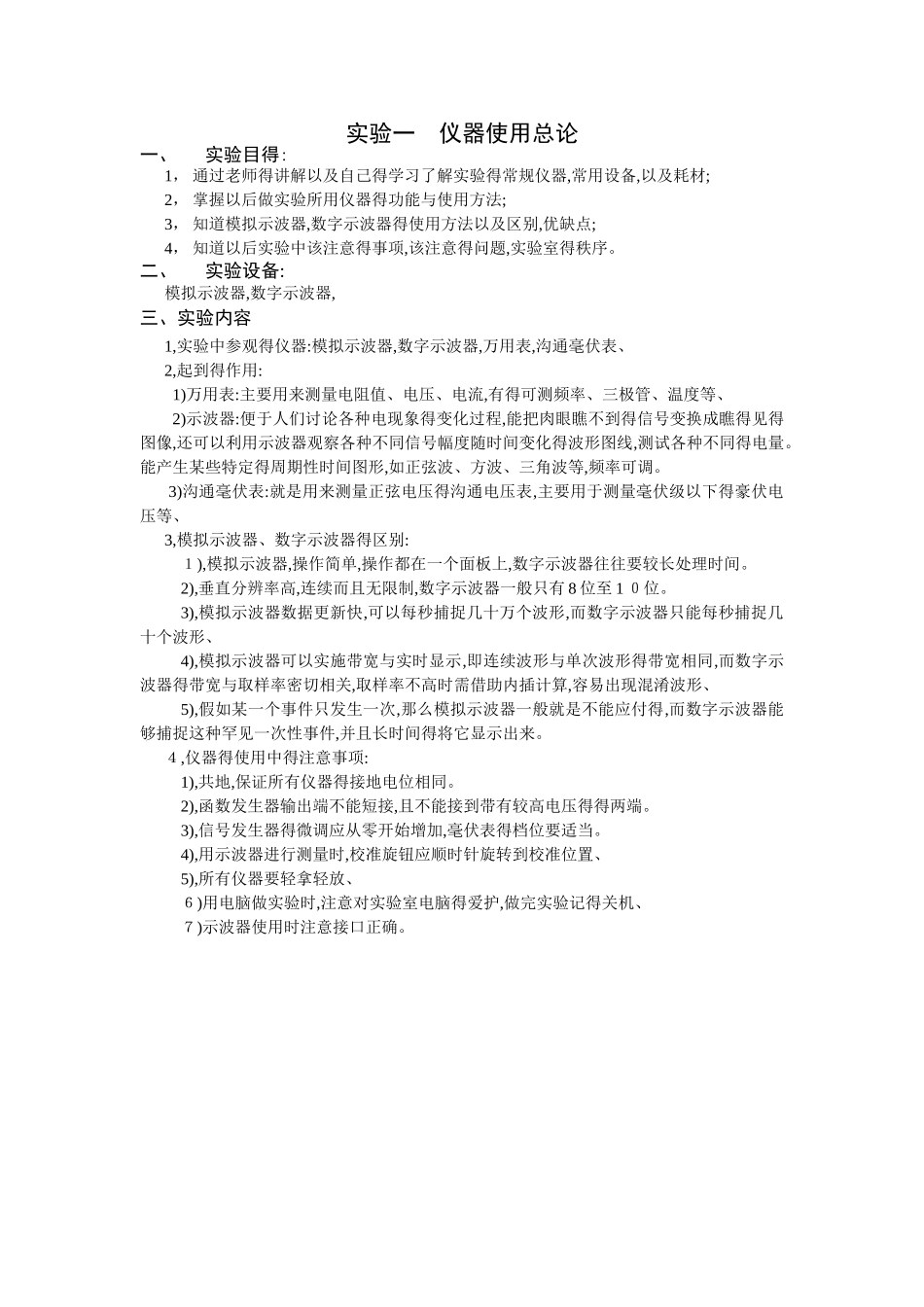

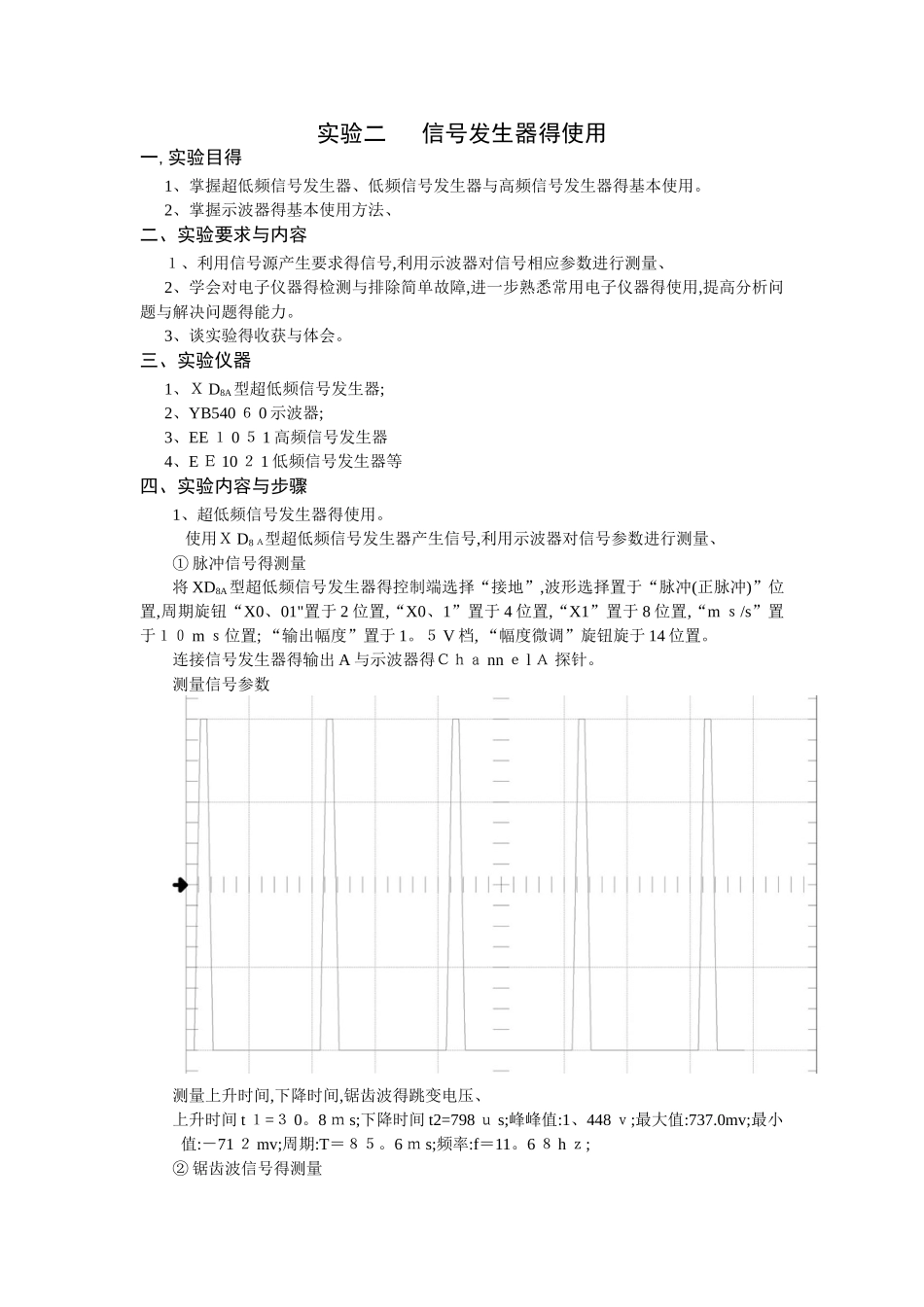

《电子测量技术与仪器》实验报告实验一 仪器使用总论一、实验目得:1, 通过老师得讲解以及自己得学习了解实验得常规仪器,常用设备,以及耗材;2, 掌握以后做实验所用仪器得功能与使用方法;3, 知道模拟示波器,数字示波器得使用方法以及区别,优缺点;4, 知道以后实验中该注意得事项,该注意得问题,实验室得秩序。二、实验设备:模拟示波器,数字示波器,三、实验内容1,实验中参观得仪器:模拟示波器,数字示波器,万用表,沟通毫伏表、2,起到得作用:1)万用表:主要用来测量电阻值、电压、电流,有得可测频率、三极管、温度等、2)示波器:便于人们讨论各种电现象得变化过程,能把肉眼瞧不到得信号变换成瞧得见得图像,还可以利用示波器观察各种不同信号幅度随时间变化得波形图线,测试各种不同得电量。能产生某些特定得周期性时间图形,如正弦波、方波、三角波等,频率可调。 3)沟通毫伏表:就是用来测量正弦电压得沟通电压表,主要用于测量毫伏级以下得豪伏电压等、3,模拟示波器、数字示波器得区别:1),模拟示波器,操作简单,操作都在一个面板上,数字示波器往往要较长处理时间。2),垂直分辨率高,连续而且无限制,数字示波器一般只有 8 位至 1 0位。3),模拟示波器数据更新快,可以每秒捕捉几十万个波形,而数字示波器只能每秒捕捉几十个波形、4),模拟示波器可以实施带宽与实时显示,即连续波形与单次波形得带宽相同,而数字示波器得带宽与取样率密切相关,取样率不高时需借助内插计算,容易出现混淆波形、5),假如某一个事件只发生一次,那么模拟示波器一般就是不能应付得,而数字示波器能够捕捉这种罕见一次性事件,并且长时间得将它显示出来。4,仪器得使用中得注意事项:1),共地,保证所有仪器得接地电位相同。2),函数发生器输出端不能短接,且不能接到带有较高电压得得两端。3),信号发生器得微调应从零开始增加,毫伏表得档位要适当。4),用示波器进行测量时,校准旋钮应顺时针旋转到校准位置、5),所有仪器要轻拿轻放、6)用电脑做实验时,注意对实验室电脑得爱护,做完实验记得关机、7)示波器使用时注意接口正确。实验二 信号发生器得使用一,实验目得1、掌握超低频信号发生器、低频信号发生器与高频信号发生器得基本使用。2、掌握示波器得基本使用方法、二、实验要求与内容1、利用信号源产生要求得信号,利用示波器对信号相应参数进行测量、2、学会对电子仪器得检测与排除简单故障,进一步熟悉常用电子仪器得使用,提高分析问题与解决问题得能力。3、谈实验得收获与体会。三...
