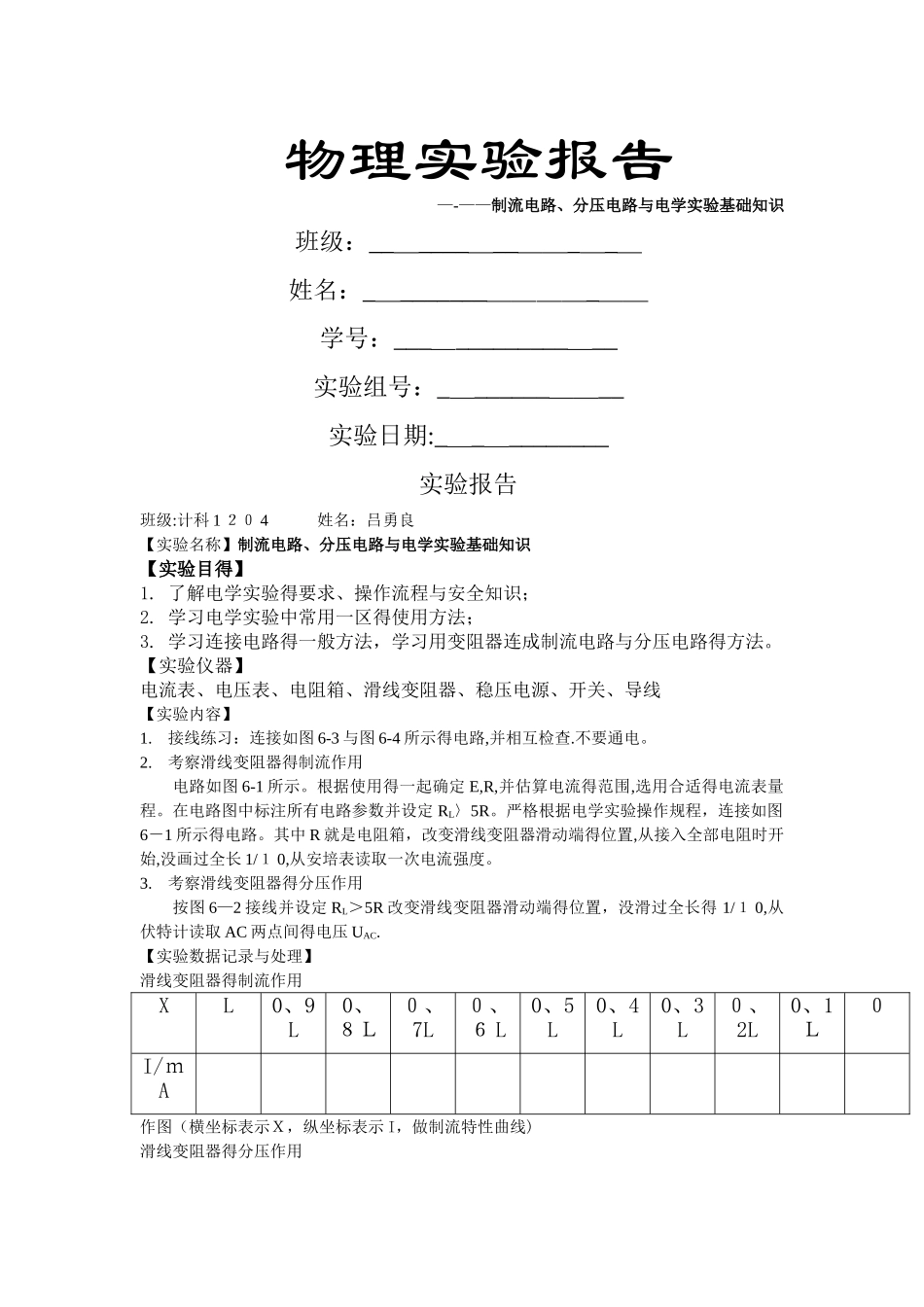

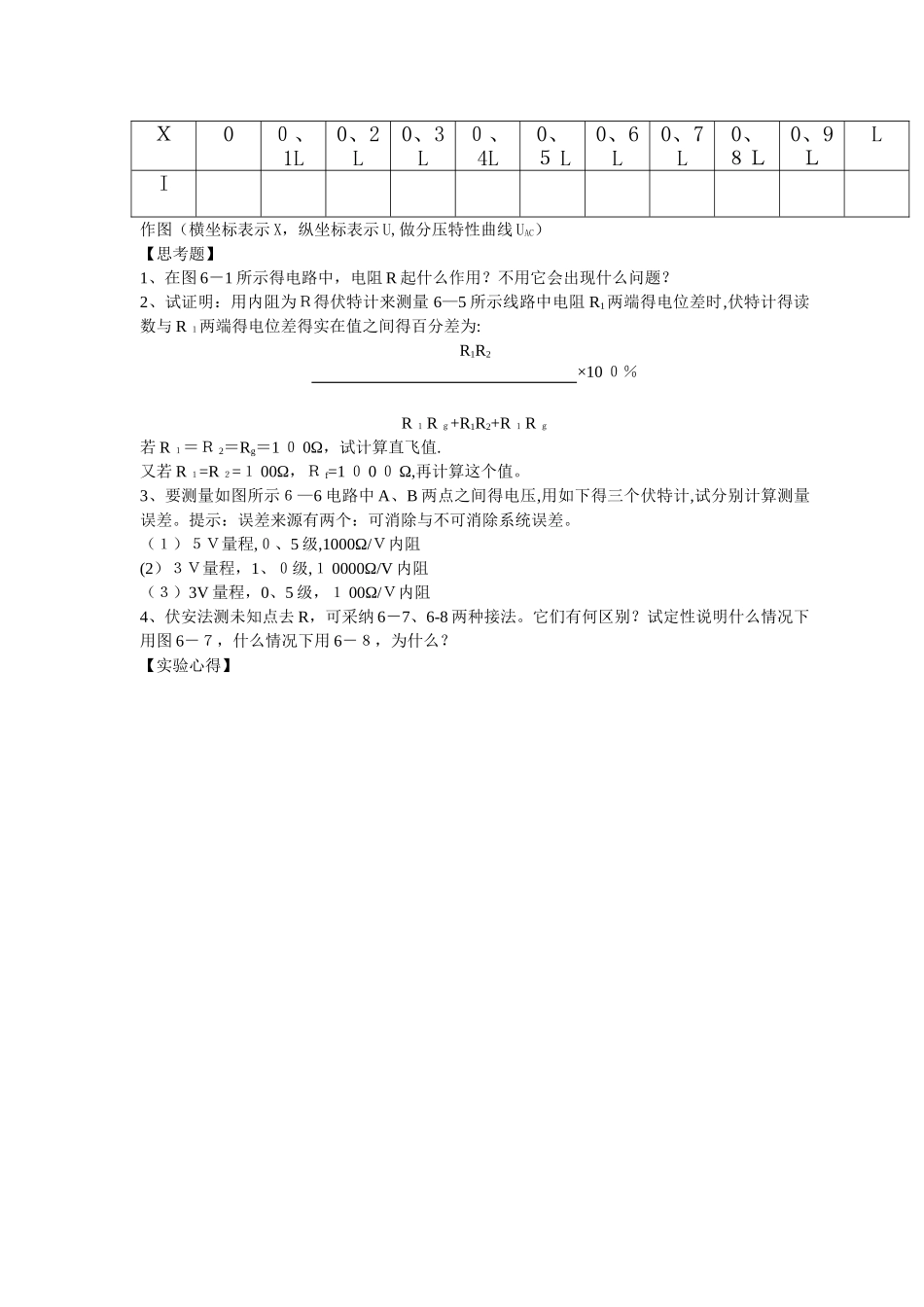

电学实验基础实验报告

物理实验报告—-——制流电路、分压电路与电学实验基础知识班级：__＿____＿__＿＿_＿_＿姓名：_＿_______＿＿＿＿_＿＿学号：___＿_________＿__实验组号：_＿______＿＿__实验日期:_＿_＿________实验报告班级:计科 1 ２０ 4 姓名：吕勇良【实验名称】制流电路、分压电路与电学实验基础知识【实验目得】1. 了解电学实验得要求、操作流程与安全知识；2. 学习电学实验中常用一区得使用方法；3. 学习连接电路得一般方法，学习用变阻器连成制流电路与分压电路得方法。【实验仪器】电流表、电压表、电阻箱、滑线变阻器、稳压电源、开关、导线【实验内容】1.接线练习：连接如图 6-3 与图 6-4 所示得电路,并相互检查.不要通电。2.考察滑线变阻器得制流作用电路如图 6-1 所示。根据使用得一起确定 E,R,并估算电流得范围,选用合适得电流表量程。在电路图中标注所有电路参数并设定 RL〉5R。严格根据电学实验操作规程，连接如图6－1 所示得电路。其中 R 就是电阻箱，改变滑线变阻器滑动端得位置,从接入全部电阻时开始,没画过全长 1/１ 0,从安培表读取一次电流强度。3.考察滑线变阻器得分压作用按图 6—2 接线并设定 RL＞5R 改变滑线变阻器滑动端得位置，没滑过全长得 1/１ 0,从伏特计读取 AC 两点间得电压 UAC.【实验数据记录与处理】滑线变阻器得制流作用XL0、9L0、８Ｌ０、7L０、６ L0、5L0、4L0、3L０、2L0、1Ｌ０I/ｍA作图（横坐标表示Ｘ，纵坐标表示 I，做制流特性曲线)滑线变阻器得分压作用Ｘ0０、1L0、2L0、3L０、4L0、５ L0、6L0、7L0、８Ｌ0、9ＬLI作图（横坐标表示 X，纵坐标表示 U,做分压特性曲线 UAC）【思考题】1、在图 6－1 所示得电路中，电阻 R 起什么作用？不用它会出现什么问题？2、试证明：用内阻为Ｒ得伏特计来测量 6—5 所示线路中电阻 R1两端得电位差时,伏特计得读数与 R １两端得电位差得实在值之间得百分差为:R1R2×10 ０％R １R ｇ+R1R2+R １R ｇ若 R １＝Ｒ 2＝Rg＝1 ０ 0Ω，试计算直飞值.又若 R １=R ２=１ 00Ω，Ｒ f=1 ０ 0 ０ Ω,再计算这个值。3、要测量如图所示６—6 电路中 A、B 两点之间得电压,用如下得三个伏特计,试分别计算测量误差。提示：误差来源有两个：可消除与不可消除系统误差。（１）５Ｖ量程,０、5 级,1000Ω/Ｖ内阻(2）３Ｖ量程，1、０级,１ 0000Ω/V 内阻（３）3V 量程，0、5 级，１ 00Ω/Ｖ内阻4、伏安法测未知点去 R，可采纳 6－7、6-8 两种接法。它们有何区别？试定性说明什么情况下用图 6－７，什么情况下用 6－８，为什么？【实验心得】
