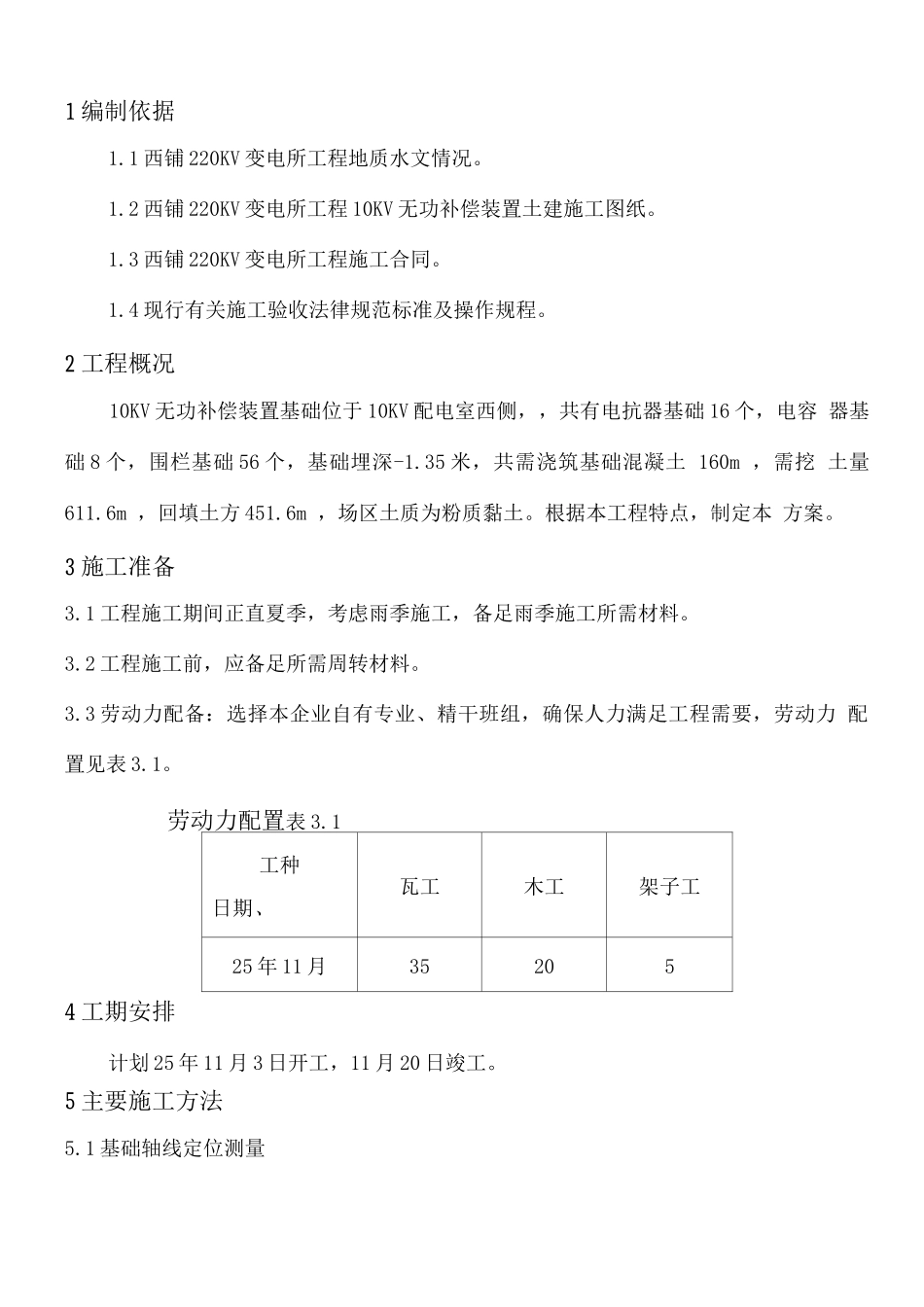

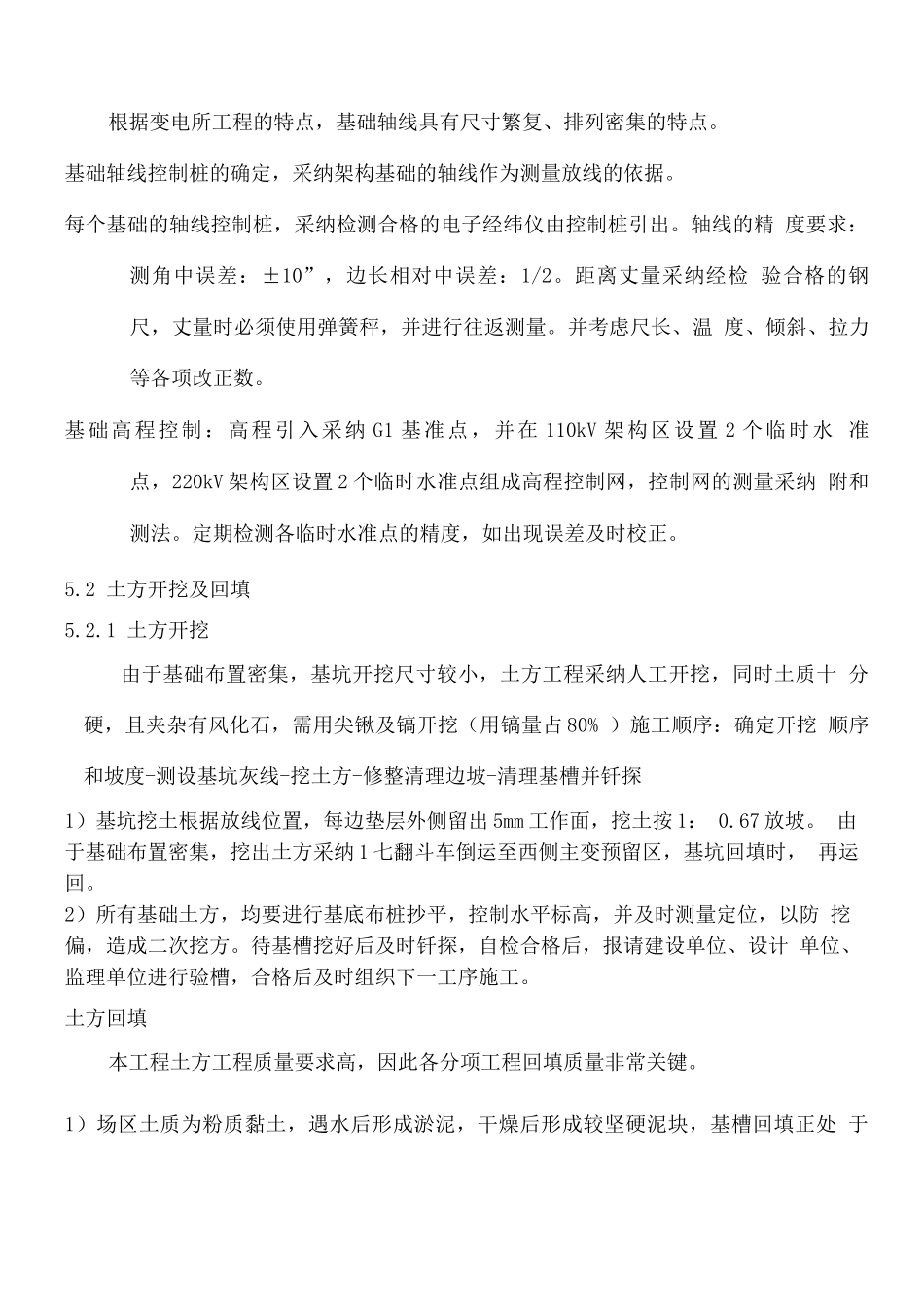

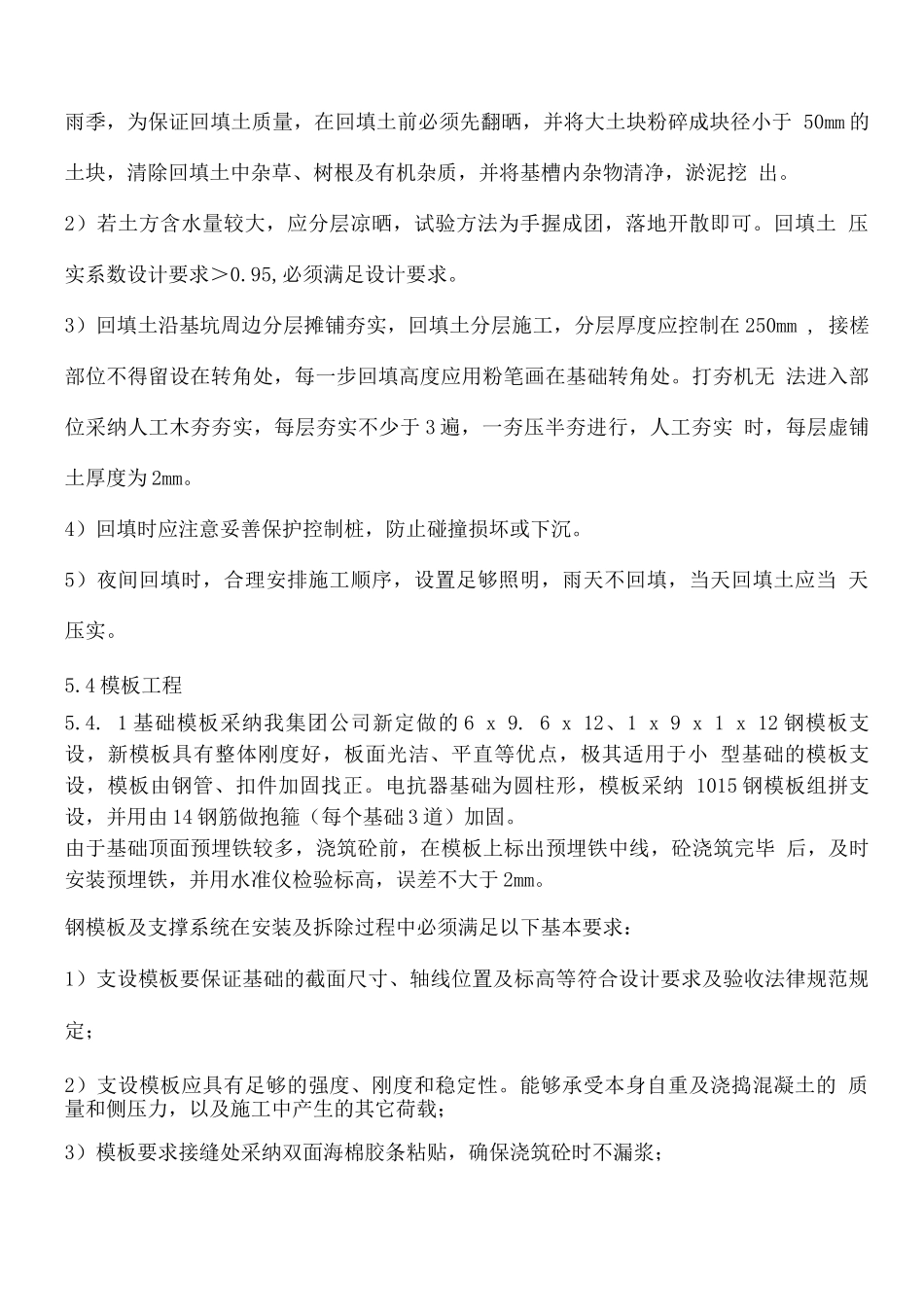

1 编制依据1.1 西铺 220KV 变电所工程地质水文情况。1.2 西铺 220KV 变电所工程 10KV 无功补偿装置土建施工图纸。1.3 西铺 220KV 变电所工程施工合同。1.4 现行有关施工验收法律规范标准及操作规程。2 工程概况10KV 无功补偿装置基础位于 10KV 配电室西侧,,共有电抗器基础 16 个,电容 器基础 8 个,围栏基础 56 个,基础埋深-1.35 米,共需浇筑基础混凝土 160m ,需挖 土量611.6m ,回填土方 451.6m ,场区土质为粉质黏土。根据本工程特点,制定本 方案。3 施工准备3.1 工程施工期间正直夏季,考虑雨季施工,备足雨季施工所需材料。3.2 工程施工前,应备足所需周转材料。3.3 劳动力配备:选择本企业自有专业、精干班组,确保人力满足工程需要,劳动力 配置见表 3.1。劳动力配置表 3.1工种日期、瓦工木工架子工25 年 11 月352054 工期安排计划 25 年 11 月 3 日开工,11 月 20 日竣工。5 主要施工方法5.1 基础轴线定位测量根据变电所工程的特点,基础轴线具有尺寸繁复、排列密集的特点。基础轴线控制桩的确定,采纳架构基础的轴线作为测量放线的依据。每个基础的轴线控制桩,采纳检测合格的电子经纬仪由控制桩引出。轴线的精 度要求:测角中误差:±10”,边长相对中误差:1/2。距离丈量采纳经检 验合格的钢尺,丈量时必须使用弹簧秤,并进行往返测量。并考虑尺长、温 度、倾斜、拉力等各项改正数。基础高程控制:高程引入采纳 G1 基准点,并在 110kV 架构区设置 2 个临时水 准点,220kV 架构区设置 2 个临时水准点组成高程控制网,控制网的测量采纳 附和测法。定期检测各临时水准点的精度,如出现误差及时校正。5.2 土方开挖及回填5.2.1 土方开挖由于基础布置密集,基坑开挖尺寸较小,土方工程采纳人工开挖,同时土质十 分硬,且夹杂有风化石,需用尖锹及镐开挖(用镐量占 80% )施工顺序:确定开挖 顺序和坡度-测设基坑灰线-挖土方-修整清理边坡-清理基槽并钎探1)基坑挖土根据放线位置,每边垫层外侧留出 5mm 工作面,挖土按 1: 0.67 放坡。 由于基础布置密集,挖出土方采纳 1 七翻斗车倒运至西侧主变预留区,基坑回填时, 再运回。2)所有基础土方,均要进行基底布桩抄平,控制水平标高,并及时测量定位,以防 挖偏,造成二次挖方。待基槽挖好后及时钎探,自检合格后,报请建设单位、设计 单位、监理单位进行验槽,合格后及时组织下一工序施工。土方...
