电梯井模板工程施工方案

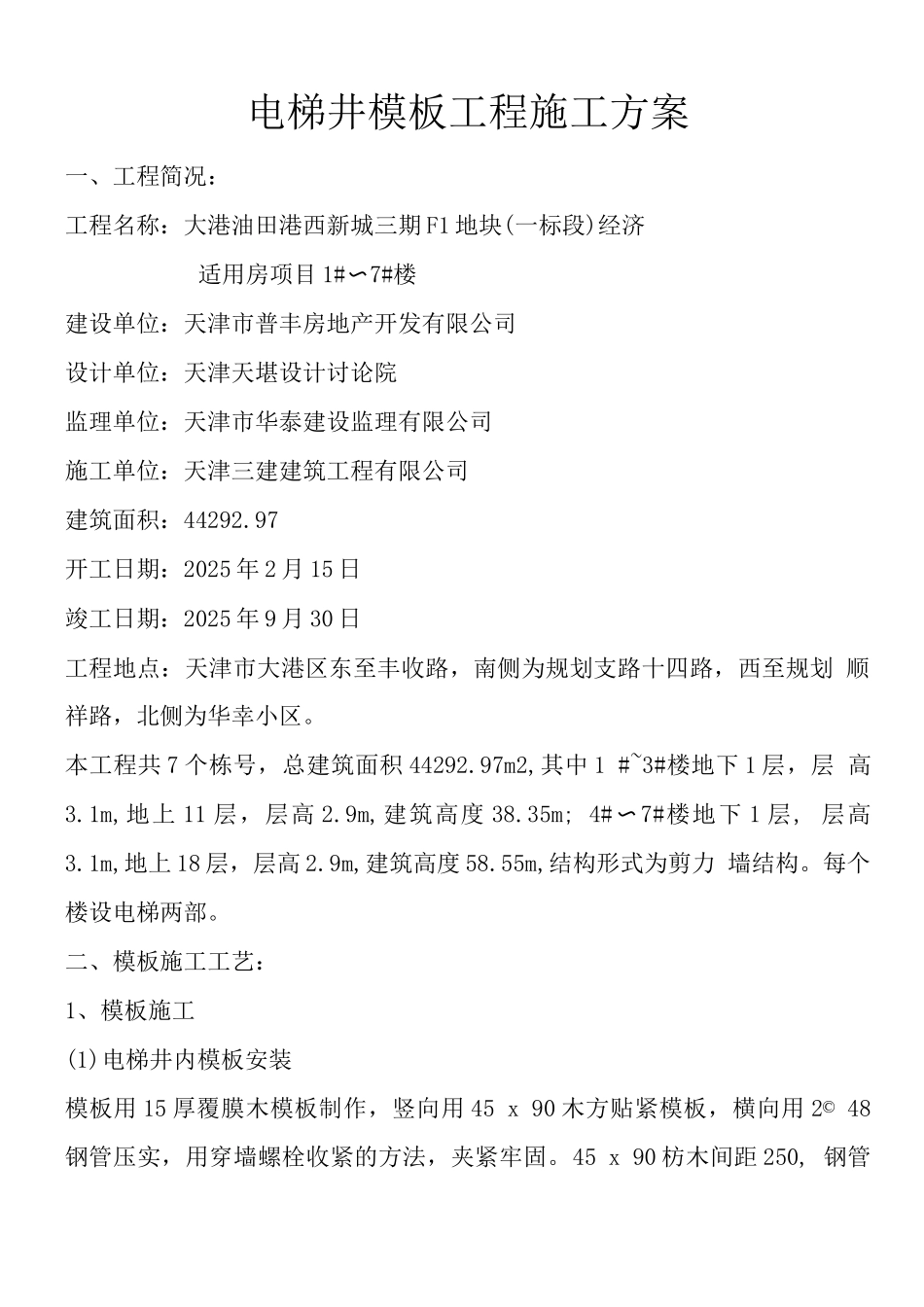

电梯井模板工程施工方案一、工程简况：工程名称：大港油田港西新城三期 F1 地块(一标段)经济适用房项目 1#〜7#楼建设单位：天津市普丰房地产开发有限公司设计单位：天津天堪设计讨论院监理单位：天津市华泰建设监理有限公司施工单位：天津三建建筑工程有限公司建筑面积：44292.97开工日期：2025 年 2 月 15 日竣工日期：2025 年 9 月 30 日工程地点：天津市大港区东至丰收路，南侧为规划支路十四路，西至规划 顺祥路，北侧为华幸小区。本工程共 7 个栋号，总建筑面积 44292.97m2,其中 1 #~3#楼地下 1 层，层 高3.1m,地上 11 层，层高 2.9m,建筑高度 38.35m; 4#〜7#楼地下 1 层, 层高3.1m,地上 18 层，层高 2.9m,建筑高度 58.55m,结构形式为剪力 墙结构。每个楼设电梯两部。二、模板施工工艺：1、模板施工(1)电梯井内模板安装模板用 15 厚覆膜木模板制作，竖向用 45 x 90 木方贴紧模板，横向用 2© 48钢管压实，用穿墙螺栓收紧的方法，夹紧牢固。45 x 90 枋木间距 250, 钢管间距 5,每边设©12 穿墙螺栓拉固，间距 5,以加强模板刚度。 电梯井内每层在剪力墙根部预留孔洞，两根©48 穿过预留孔洞铺底，穿 出墙体钢管外露长度不短于 50CM ,两个钢管上脚手板满铺，15 厚覆膜木 模板铺面。(2) 安装外墙内侧、内墙模板1、先将阴阳角模吊到作业现场使之就位。、2 根据先横墙后纵墙的安装顺序，按编号、按顺序将模板吊至安装部 位，用撬棍按墙线把模板调整到位。安装穿墙螺栓，对称调整模板、地脚 丝杠，用磁力线坠借助支模辅助线，调测模板垂直度，使模板垂直度偏差 <2mm ,水平标高偏差<2mm ,并挂线调整模板上，使上顺直偏差 <2mm。然后拧紧地脚丝杠及穿墙螺栓。、3 安装外墙外侧模板：模板放在金属三角平台架上，将模板就位，穿 螺栓紧固校正，注意施工缝处连接处必须严密、牢固可靠，防止出现错台 和漏浆现象。4、检查墙体模板、角模与墙模子母接缝是否严密，如不严密应用泡 沫海棉填充缝隙，使之间隙严密，防止出现漏浆，错台等现象。5、按轴线把模张开，校正垂直后，拧紧穿墙螺栓。、6 所有模板安装调正完毕后，办理模板工程预检验收，才可浇灌混凝 土。(3) 模板及支撑要求：1、保证结构和构件各部位形状、几何尺寸的正确性，误差应在-2、+3 的允许范围内；2、支撑应有足够的稳定性、强度和刚度，在砼浇筑过程中不位移，不变形;3、模板接缝必须严密，不得漏浆；4、模板及支...
