电梯井道操作架施工方案

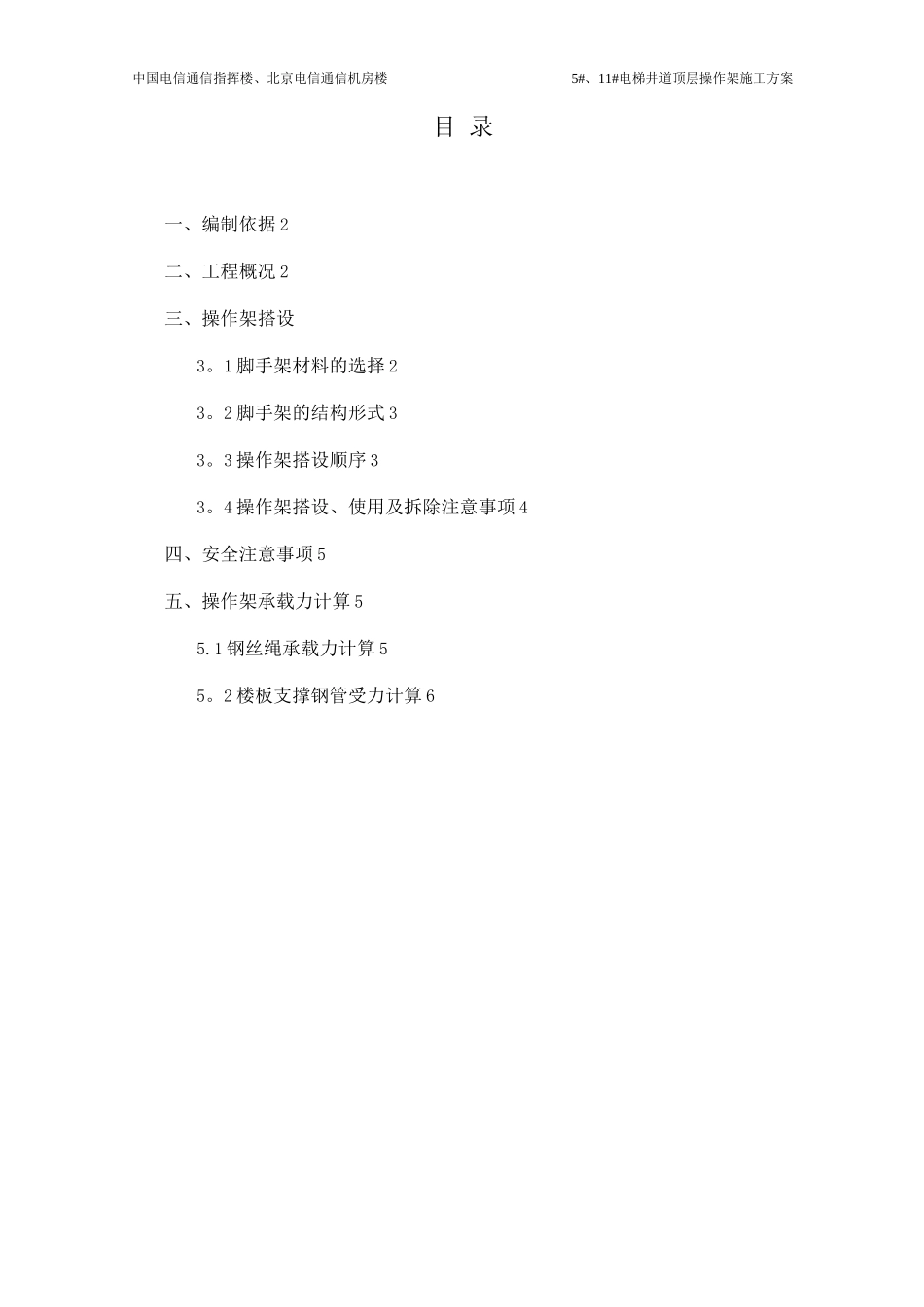

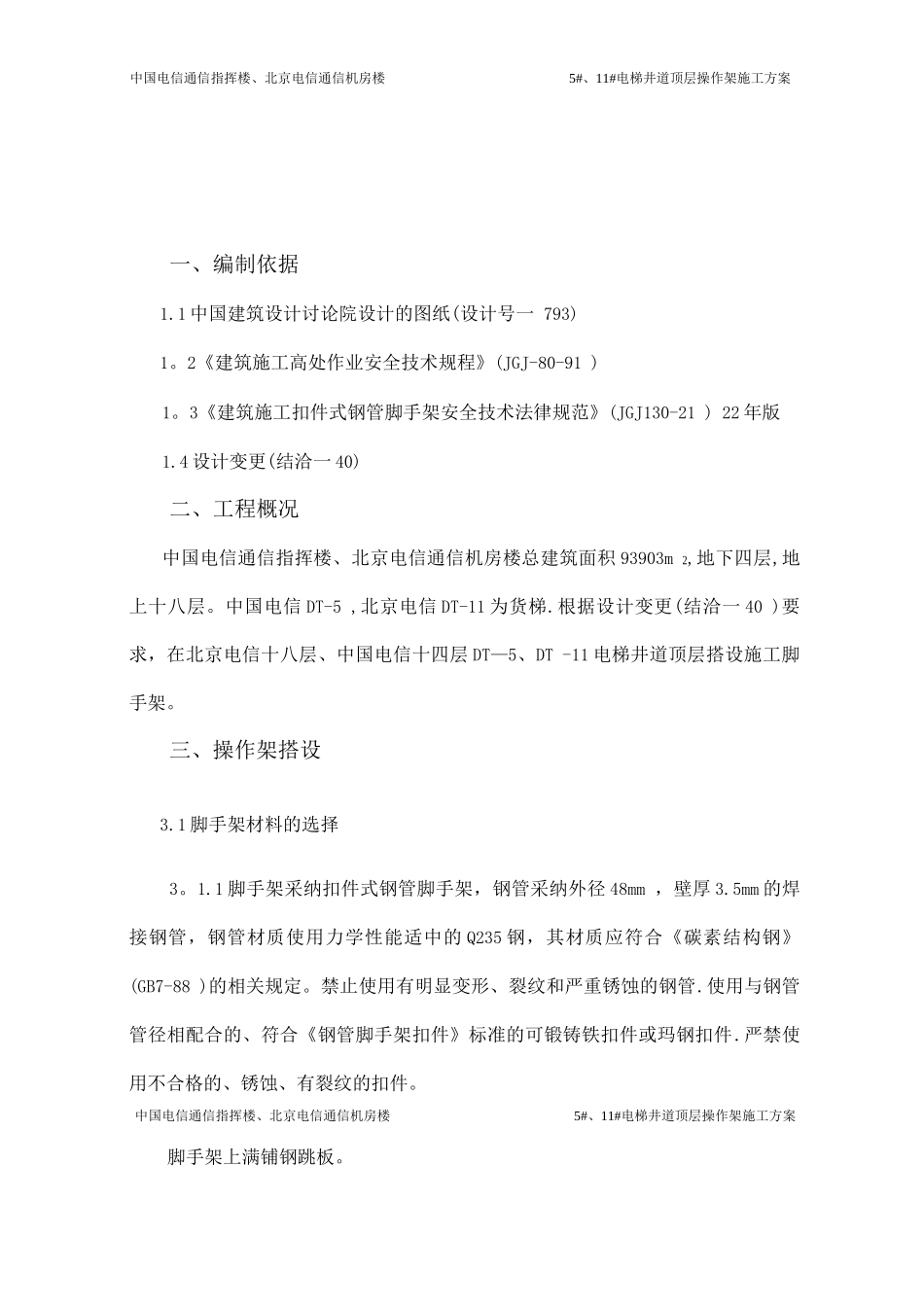

中国电信通信指挥楼、北京电信通信机房楼5#、11#电梯井道顶层操作架施工方案目 录一、编制依据 2二、工程概况 2三、操作架搭设3。1 脚手架材料的选择 23。2 脚手架的结构形式 33。3 操作架搭设顺序 33。4 操作架搭设、使用及拆除注意事项 4四、安全注意事项 5五、操作架承载力计算 55.1 钢丝绳承载力计算 55。2 楼板支撑钢管受力计算 6一、编制依据1.1 中国建筑设计讨论院设计的图纸(设计号一 793)1。2《建筑施工高处作业安全技术规程》(JGJ-80-91 )1。3《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-21 ) 22 年版1.4 设计变更(结洽一 40)二、工程概况中国电信通信指挥楼、北京电信通信机房楼总建筑面积 93903m 2,地下四层,地上十八层。中国电信 DT-5 ,北京电信 DT-11 为货梯.根据设计变更(结洽一 40 )要求，在北京电信十八层、中国电信十四层 DT—5、DT -11 电梯井道顶层搭设施工脚手架。三、操作架搭设3.1 脚手架材料的选择3。1.1 脚手架采纳扣件式钢管脚手架，钢管采纳外径 48mm ，壁厚 3.5mm 的焊接钢管，钢管材质使用力学性能适中的 Q235 钢，其材质应符合《碳素结构钢》(GB7-88 )的相关规定。禁止使用有明显变形、裂纹和严重锈蚀的钢管.使用与钢管管径相配合的、符合《钢管脚手架扣件》标准的可锻铸铁扣件或玛钢扣件.严禁使用不合格的、锈蚀、有裂纹的扣件。脚手架上满铺钢跳板。中国电信通信指挥楼、北京电信通信机房楼5#、11#电梯井道顶层操作架施工方案中国电信通信指挥楼、北京电信通信机房楼5#、11#电梯井道顶层操作架施工方案3.1。3 吊拉使用① 8 钢丝绳，钢丝绳不得有断丝、腐蚀和磨损现象。3。1。4 进场材料应有合格证等相关资料，并应在进场验收合格后使用。3。2 脚手架的结构形式3。2。1 脚手架采纳钢丝绳悬挂形式搭设。利用电梯机房楼板预留洞（洞尺寸为 240 x2mm ）,在顶板悬挂九根① 8 钢丝绳，每三根钢丝绳拉住一根水平钢管，钢管两端穿过墙上孔洞机械钻孔）不少于 3mm 。在另一方向，布置 3 根水平钢管，在钢管上搭设立杆，横杆步距不大于 13mm.脚手架操作面及底部均满铺钢跳板。详见附图一平面图。3.2。2 电梯附近搭设垂直上人爬梯，爬梯上操作平台开四周设 11mm 高防护栏杆。3。3 操作架搭设顺序3.3。1 在电梯井侧墙体及对面墙体底部开孔，每面各需 3 个孔.开孔采纳机械开孔，孔径大小为 63mm 。3.3。2 顶板上端初步固定钢丝绳，长度满足...
