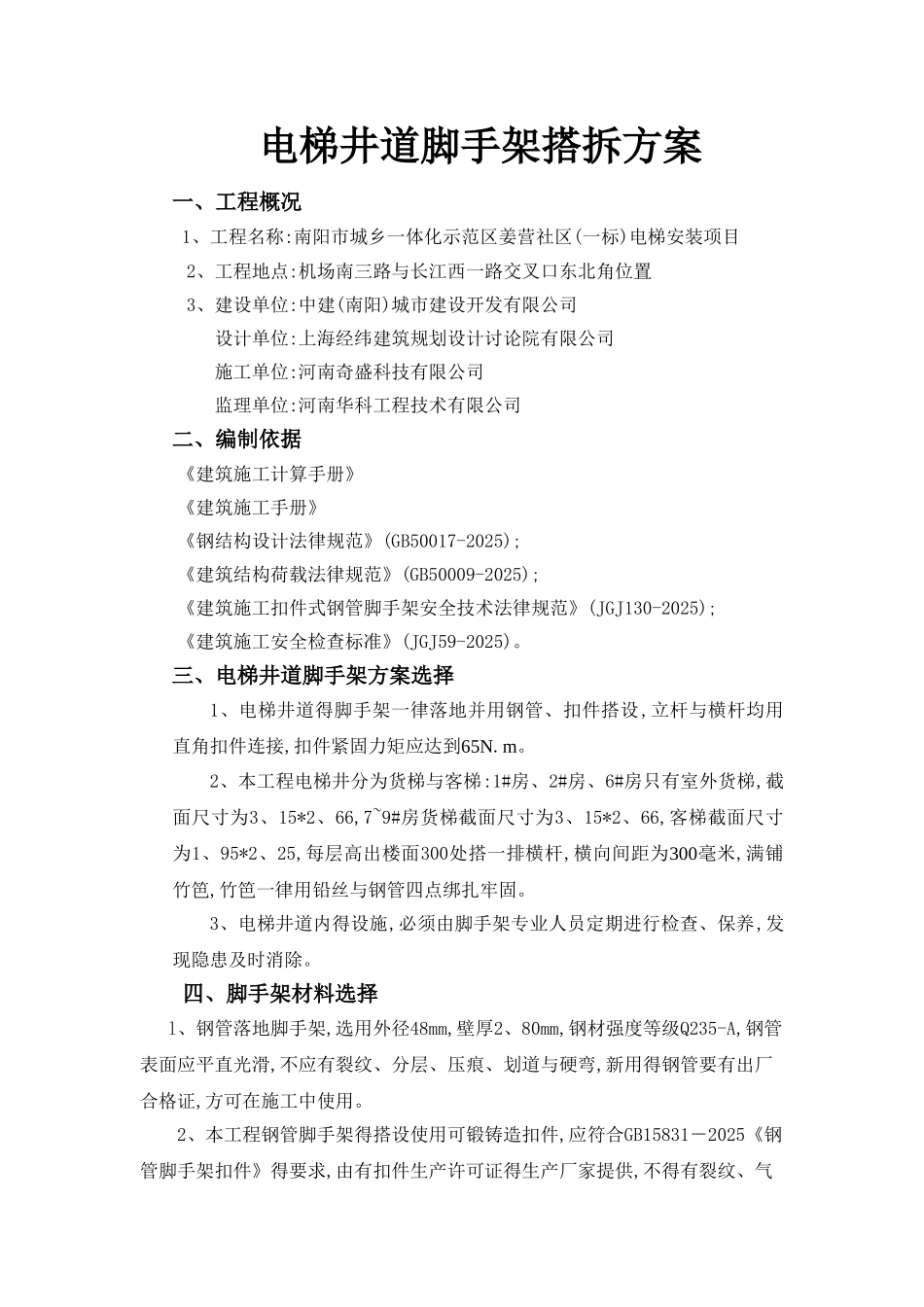

电梯井道脚手架搭拆方案一、工程概况 1、工程名称:南阳市城乡一体化示范区姜营社区(一标)电梯安装项目 2、工程地点:机场南三路与长江西一路交叉口东北角位置 3、建设单位:中建(南阳)城市建设开发有限公司 设计单位:上海经纬建筑规划设计讨论院有限公司 施工单位:河南奇盛科技有限公司 监理单位:河南华科工程技术有限公司二、编制依据 《建筑施工计算手册》 《建筑施工手册》 《钢结构设计法律规范》(GB50017-2025); 《建筑结构荷载法律规范》(GB50009-2025);《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2025);《建筑施工安全检查标准》(JGJ59-2025)。三、电梯井道脚手架方案选择1、电梯井道得脚手架一律落地并用钢管、扣件搭设,立杆与横杆均用直角扣件连接,扣件紧固力矩应达到65N.m。2、本工程电梯井分为货梯与客梯:1#房、2#房、6#房只有室外货梯,截面尺寸为3、15*2、66,7~9#房货梯截面尺寸为3、15*2、66,客梯截面尺寸为1、95*2、25,每层高出楼面300处搭一排横杆,横向间距为300毫米,满铺竹笆,竹笆一律用铅丝与钢管四点绑扎牢固。3、电梯井道内得设施,必须由脚手架专业人员定期进行检查、保养,发现隐患及时消除。 四、脚手架材料选择 l、钢管落地脚手架,选用外径48mm,壁厚2、80mm,钢材强度等级Q235-A,钢管表面应平直光滑,不应有裂纹、分层、压痕、划道与硬弯,新用得钢管要有出厂合格证,方可在施工中使用。2、本工程钢管脚手架得搭设使用可锻铸造扣件,应符合GB15831－2025《钢管脚手架扣件》得要求,由有扣件生产许可证得生产厂家提供,不得有裂纹、气孔、缩松、砂眼等锻造缺陷,扣件得规格应与钢管相匹配,贴合面应平整,活动部位灵活,夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N、m时不得破坏。3、搭设架子前应进行保养,除锈并统一涂色。 4、脚手板、脚手片采纳符合有关要求。 5、安全网采纳密目式安全网,网目应满足法律规范DG/JJ08-2025-2025第4、3、1条≥2000目／100cm2得要求,做耐贯穿试验不穿透,颜色应满足环境效果要求,选用绿色。要求阻燃,使用得安全网必须有产品生产许可证与质量合格证,以及由上海建筑安全监督管理部门发放得准用证,同时符合GB16909－1997《密目式安全网》得要求。6、连墙件采纳钢管,其材质应符合现行国家标准《碳素钢结构》(GB/T 700)中Q235A钢得要求。五、脚手架搭设流程及要求 5、1电梯井道落地脚手架脚手架搭设得工艺流程为:井道内地基整平→基础承载力试验、材料配备→定位设置通...
