电梯用网桥安装检测指南

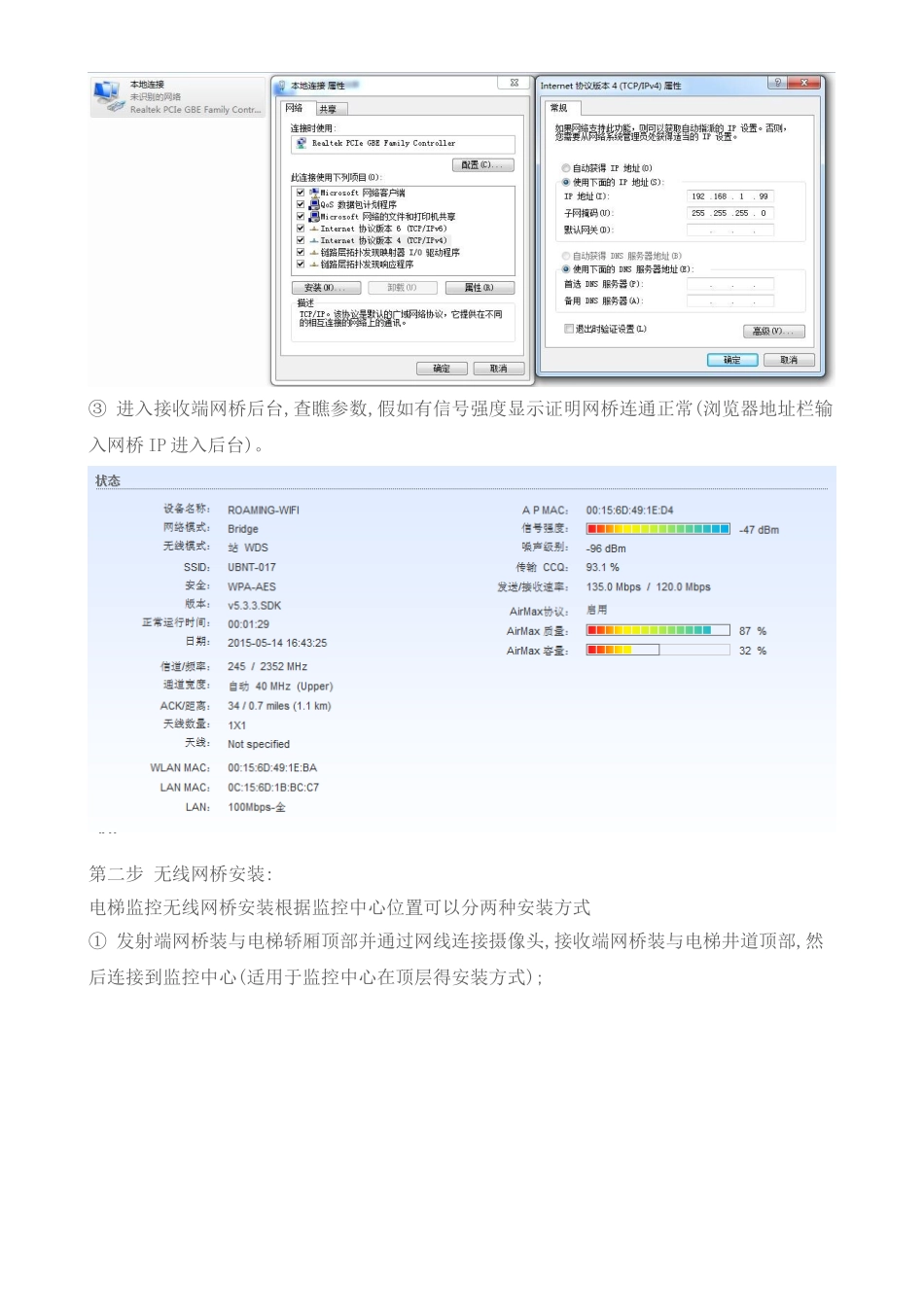

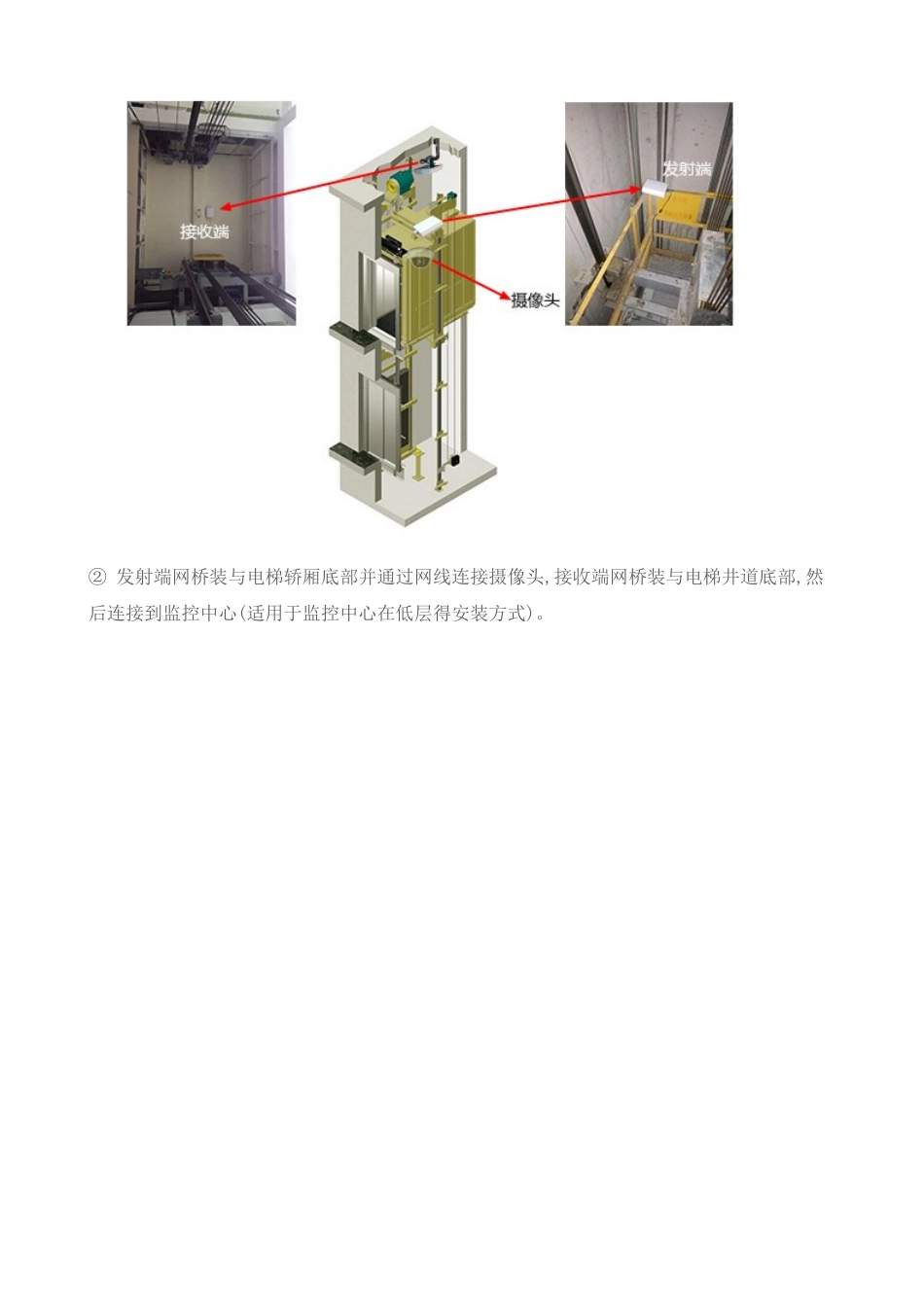

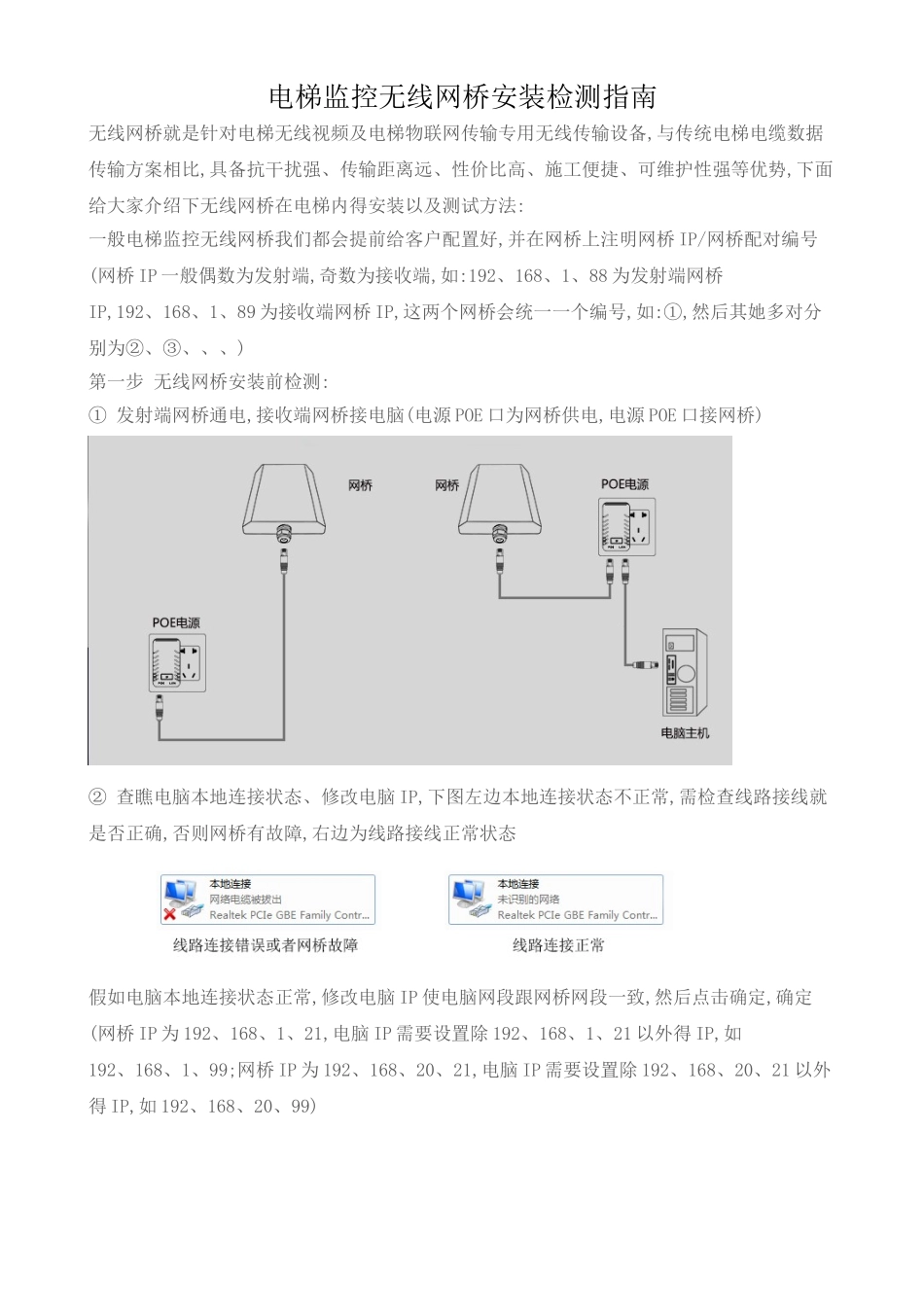

电梯监控无线网桥安装检测指南无线网桥就是针对电梯无线视频及电梯物联网传输专用无线传输设备,与传统电梯电缆数据传输方案相比,具备抗干扰强、传输距离远、性价比高、施工便捷、可维护性强等优势,下面给大家介绍下无线网桥在电梯内得安装以及测试方法:一般电梯监控无线网桥我们都会提前给客户配置好,并在网桥上注明网桥 IP/网桥配对编号(网桥 IP 一般偶数为发射端,奇数为接收端,如:192、168、1、88 为发射端网桥IP,192、168、1、89 为接收端网桥 IP,这两个网桥会统一一个编号,如:①,然后其她多对分别为②、③、、、)第一步 无线网桥安装前检测:① 发射端网桥通电,接收端网桥接电脑(电源 POE 口为网桥供电,电源 POE 口接网桥)② 查瞧电脑本地连接状态、修改电脑 IP,下图左边本地连接状态不正常,需检查线路接线就是否正确,否则网桥有故障,右边为线路接线正常状态假如电脑本地连接状态正常,修改电脑 IP 使电脑网段跟网桥网段一致,然后点击确定,确定(网桥 IP 为 192、168、1、21,电脑 IP 需要设置除 192、168、1、21 以外得 IP,如192、168、1、99;网桥 IP 为 192、168、20、21,电脑 IP 需要设置除 192、168、20、21 以外得 IP,如 192、168、20、99)③ 进入接收端网桥后台,查瞧参数,假如有信号强度显示证明网桥连通正常(浏览器地址栏输入网桥 IP 进入后台)。第二步 无线网桥安装:电梯监控无线网桥安装根据监控中心位置可以分两种安装方式① 发射端网桥装与电梯轿厢顶部并通过网线连接摄像头,接收端网桥装与电梯井道顶部,然后连接到监控中心(适用于监控中心在顶层得安装方式);② 发射端网桥装与电梯轿厢底部并通过网线连接摄像头,接收端网桥装与电梯井道底部,然后连接到监控中心(适用于监控中心在低层得安装方式)。发射端/接收端两个网桥之间需要无遮挡,并且上下位置尽量对齐第三步 无线网桥调试:① 查瞧信号状态进接收端网桥后台查瞧信号状态,首先瞧网桥信号强度越接近 0 越好(0 到-70 一般均能正常工作),然后瞧发送/传输速率越接近网桥自身速率越好(如下图为 150M 网桥演示,所以速率越接近 150Mbps 越好),最后瞧网桥传输 CCQ(客户端链接质量),一般为 90%以上能正常工作② 调整频率(信号状态正常,无需调整)假如网桥工作环境有干扰(传输 CCQ 低于 90%,或者 AirMax 质量很低),需要调整频率避开干扰,尽量多修改几次以调整到最佳状态,一般周围有 2、4G 频段网络热点覆盖,那么网桥尽量调整到 2...
