电气仪表施工方案(1)

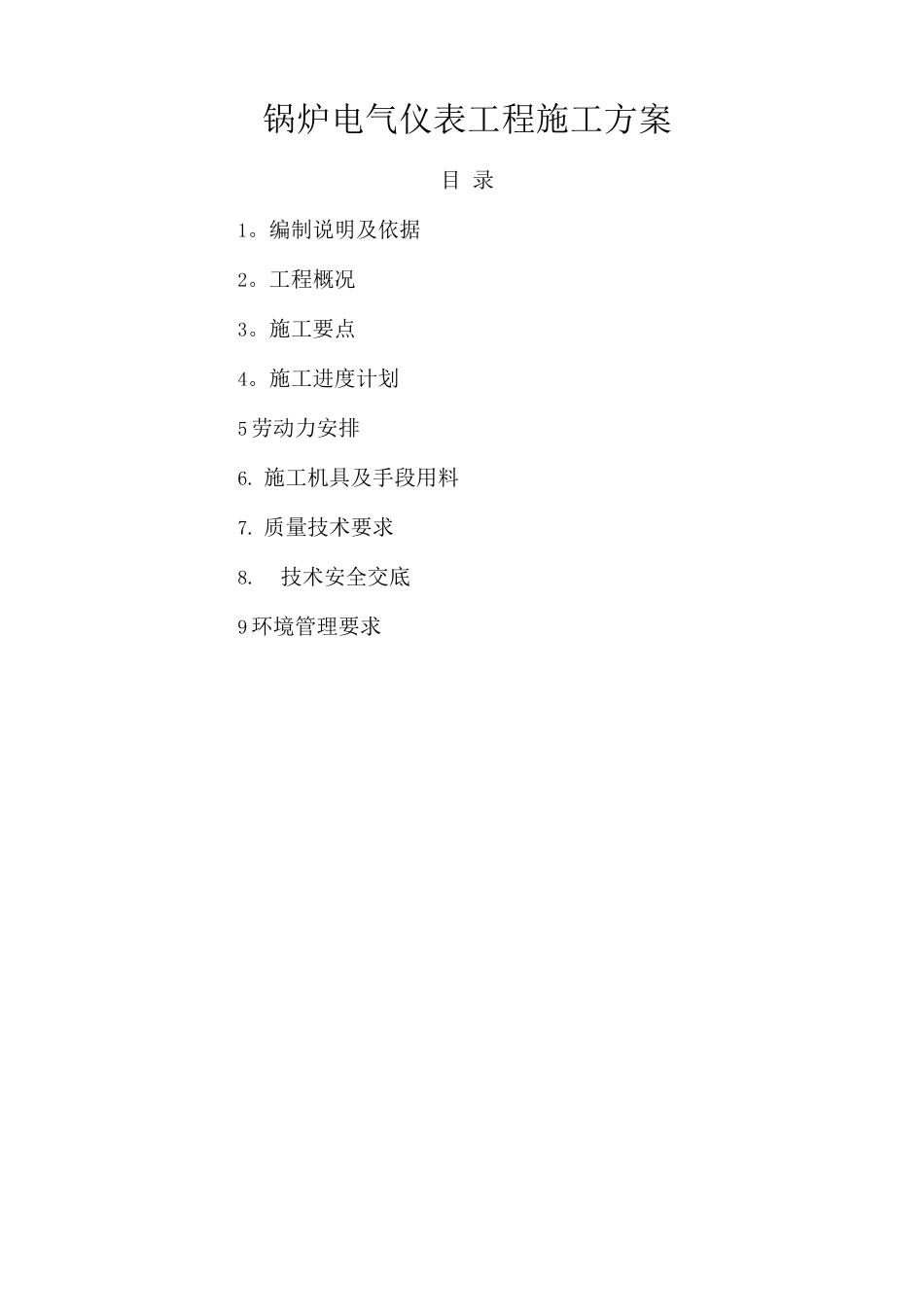

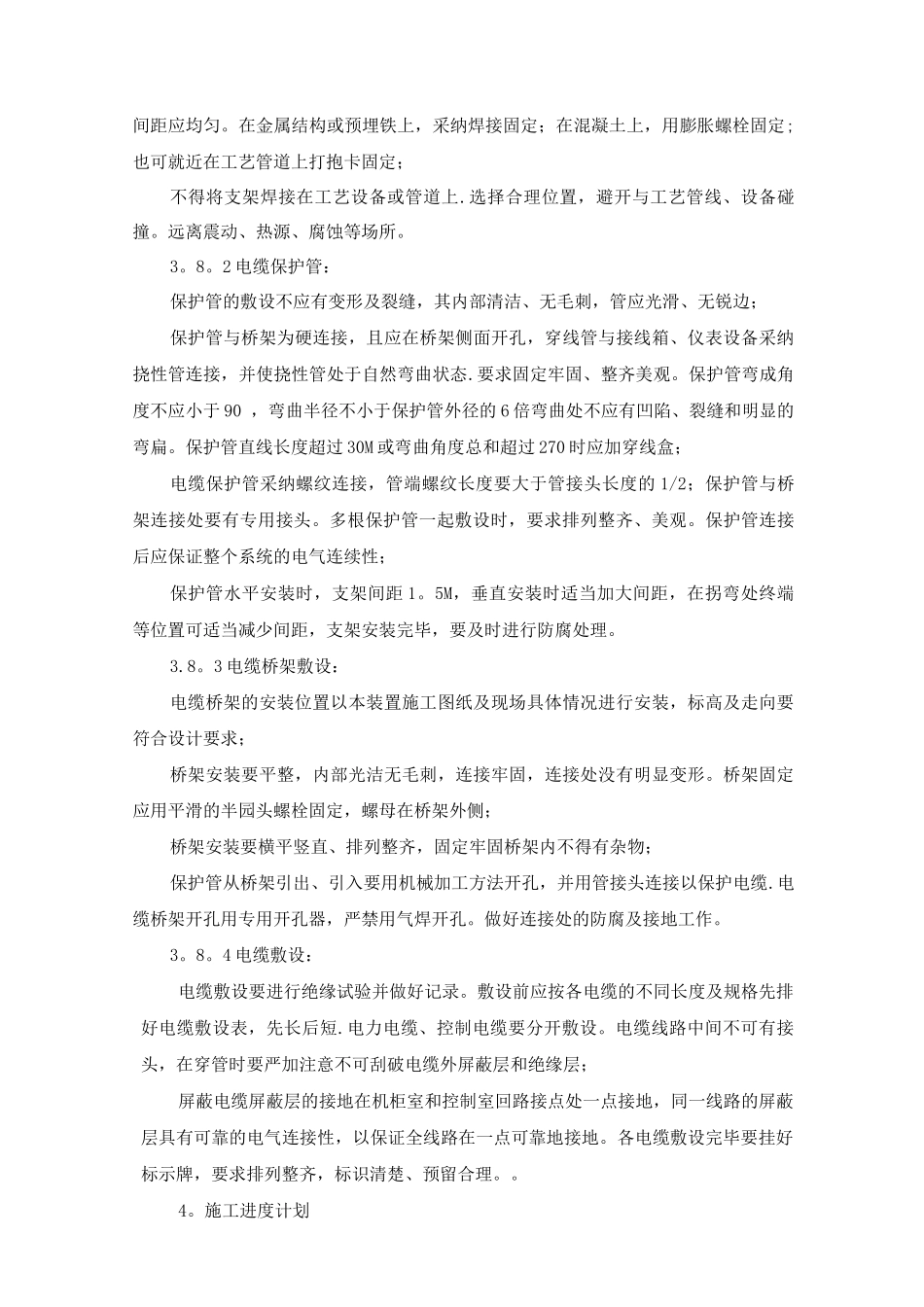

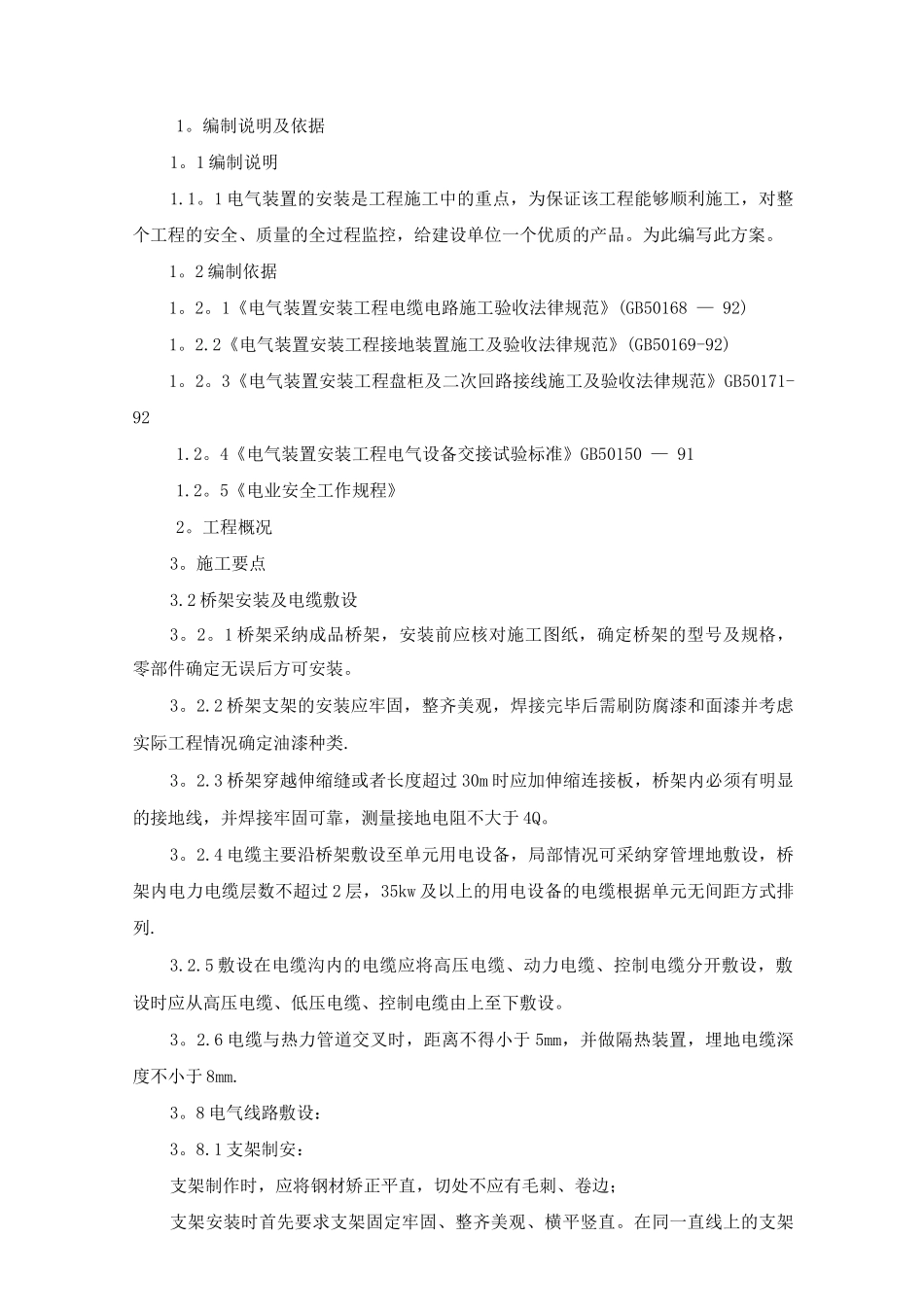

锅炉电气仪表工程施工方案目 录1。编制说明及依据2。工程概况3。施工要点4。施工进度计划5 劳动力安排6. 施工机具及手段用料7. 质量技术要求8.技术安全交底9 环境管理要求1。编制说明及依据1。1 编制说明1.1。1 电气装置的安装是工程施工中的重点，为保证该工程能够顺利施工，对整个工程的安全、质量的全过程监控，给建设单位一个优质的产品。为此编写此方案。1。2 编制依据1。2。1《电气装置安装工程电缆电路施工验收法律规范》(GB50168 — 92)1。2.2《电气装置安装工程接地装置施工及验收法律规范》(GB50169-92)1。2。3《电气装置安装工程盘柜及二次回路接线施工及验收法律规范》GB50171-921.2。4《电气装置安装工程电气设备交接试验标准》GB50150 — 911.2。5《电业安全工作规程》2。工程概况3。施工要点3.2 桥架安装及电缆敷设3。2。1 桥架采纳成品桥架，安装前应核对施工图纸，确定桥架的型号及规格，零部件确定无误后方可安装。3。2.2 桥架支架的安装应牢固，整齐美观，焊接完毕后需刷防腐漆和面漆并考虑实际工程情况确定油漆种类.3。2.3 桥架穿越伸缩缝或者长度超过 30m 时应加伸缩连接板，桥架内必须有明显的接地线，并焊接牢固可靠，测量接地电阻不大于 4Q。3。2.4 电缆主要沿桥架敷设至单元用电设备，局部情况可采纳穿管埋地敷设，桥架内电力电缆层数不超过 2 层，35kw 及以上的用电设备的电缆根据单元无间距方式排列.3.2.5 敷设在电缆沟内的电缆应将高压电缆、动力电缆、控制电缆分开敷设，敷设时应从高压电缆、低压电缆、控制电缆由上至下敷设。3。2.6 电缆与热力管道交叉时，距离不得小于 5mm，并做隔热装置，埋地电缆深度不小于 8mm.3。8 电气线路敷设：3。8.1 支架制安：支架制作时，应将钢材矫正平直，切处不应有毛刺、卷边；支架安装时首先要求支架固定牢固、整齐美观、横平竖直。在同一直线上的支架间距应均匀。在金属结构或预埋铁上，采纳焊接固定；在混凝土上，用膨胀螺栓固定;也可就近在工艺管道上打抱卡固定；不得将支架焊接在工艺设备或管道上.选择合理位置，避开与工艺管线、设备碰撞。远离震动、热源、腐蚀等场所。3。8。2 电缆保护管：保护管的敷设不应有变形及裂缝，其内部清洁、无毛刺，管应光滑、无锐边；保护管与桥架为硬连接，且应在桥架侧面开孔，穿线管与接线箱、仪表设备采纳挠性管连接，并使挠性管处于自然弯曲状态.要求固定牢固、整齐美观。保护管弯成角度不应小于 90 ，弯曲...
