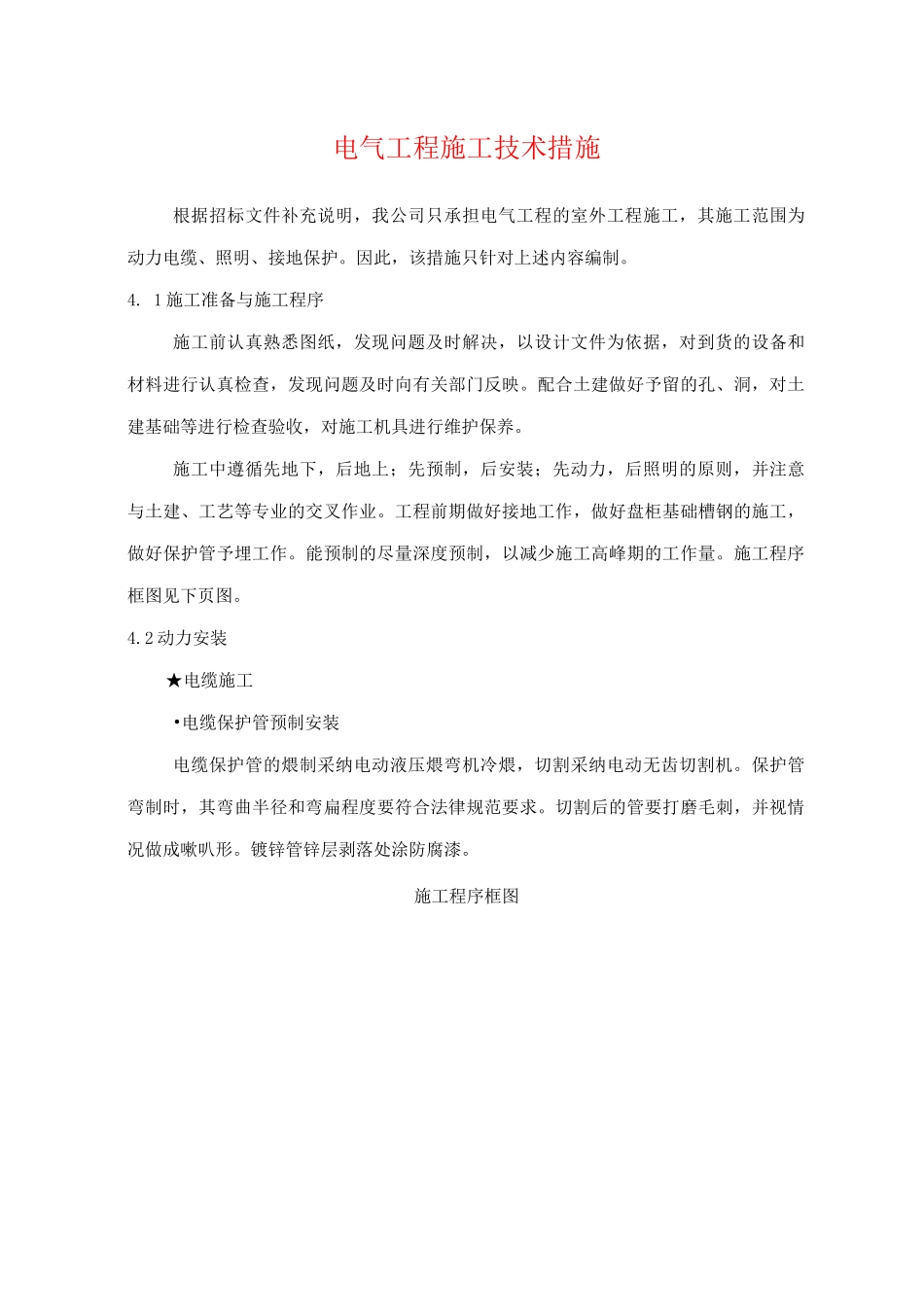

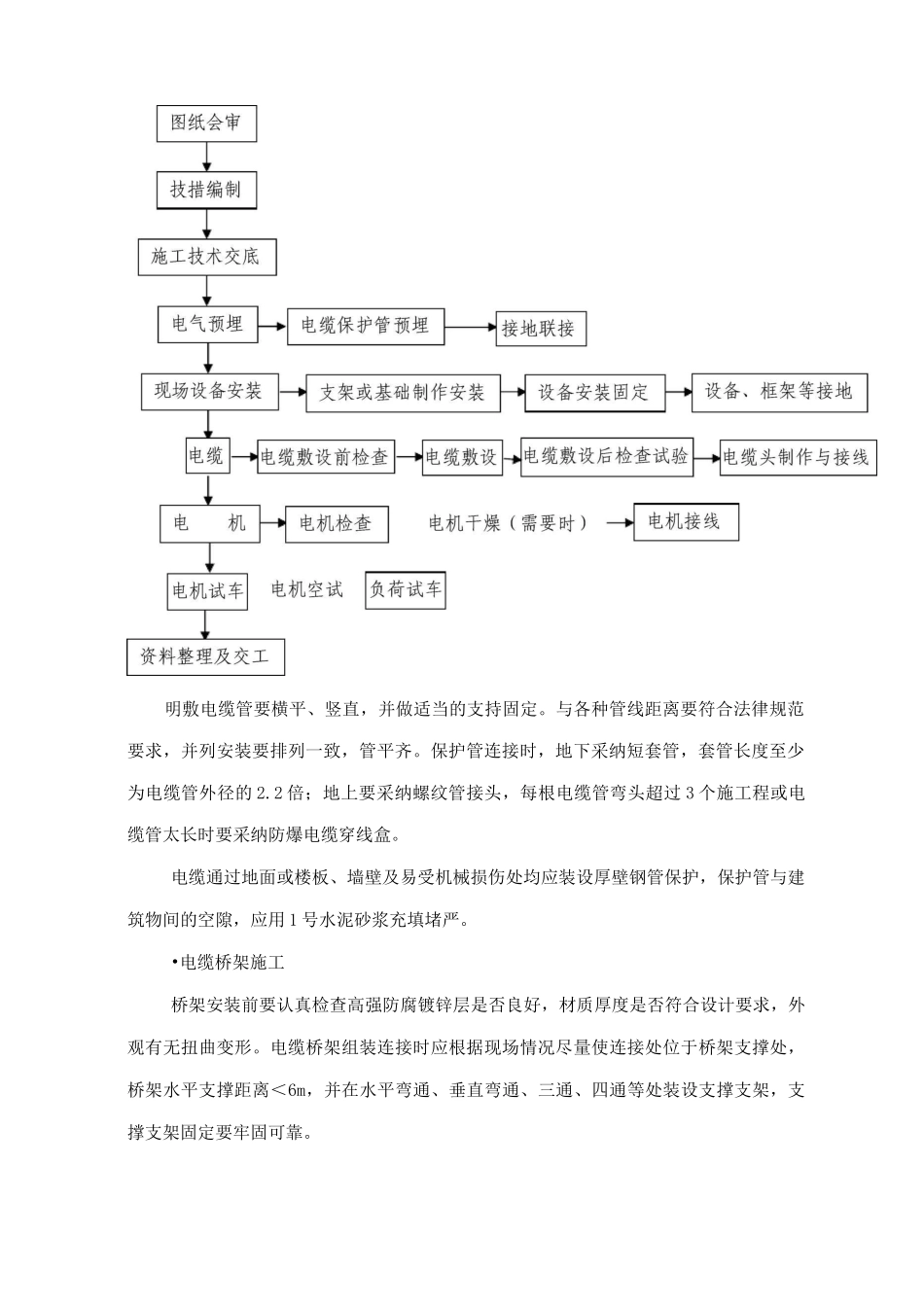

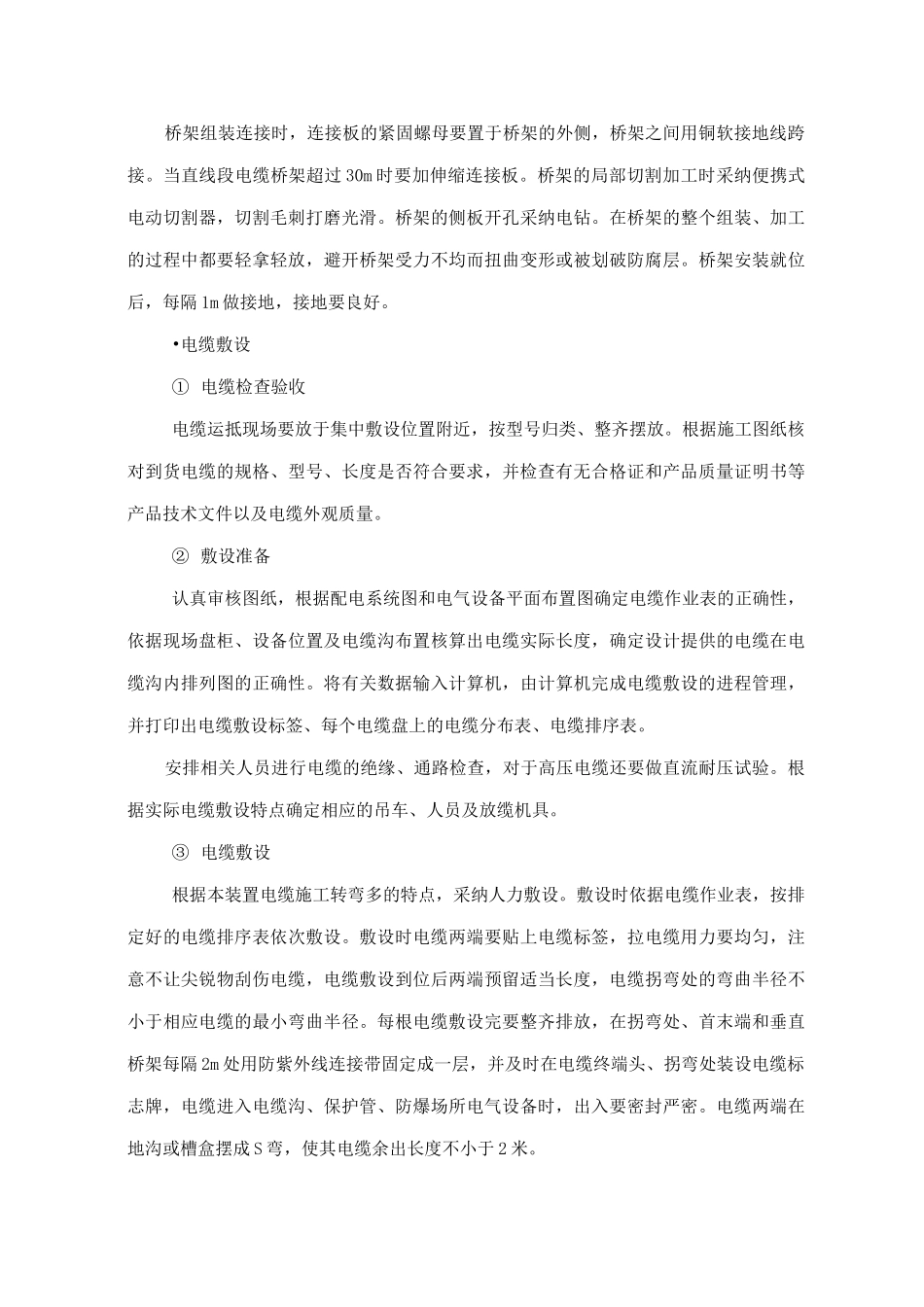

电气工程施工技术措施根据招标文件补充说明，我公司只承担电气工程的室外工程施工，其施工范围为动力电缆、照明、接地保护。因此，该措施只针对上述内容编制。4. 1 施工准备与施工程序施工前认真熟悉图纸，发现问题及时解决，以设计文件为依据，对到货的设备和材料进行认真检查，发现问题及时向有关部门反映。配合土建做好予留的孔、洞，对土建基础等进行检查验收，对施工机具进行维护保养。施工中遵循先地下，后地上；先预制，后安装；先动力，后照明的原则，并注意与土建、工艺等专业的交叉作业。工程前期做好接地工作，做好盘柜基础槽钢的施工，做好保护管予埋工作。能预制的尽量深度预制，以减少施工高峰期的工作量。施工程序框图见下页图。4.2 动力安装★电缆施工•电缆保护管预制安装电缆保护管的煨制采纳电动液压煨弯机冷煨，切割采纳电动无齿切割机。保护管弯制时，其弯曲半径和弯扁程度要符合法律规范要求。切割后的管要打磨毛刺，并视情况做成嗽叭形。镀锌管锌层剥落处涂防腐漆。施工程序框图明敷电缆管要横平、竖直，并做适当的支持固定。与各种管线距离要符合法律规范要求，并列安装要排列一致，管平齐。保护管连接时，地下采纳短套管，套管长度至少为电缆管外径的 2.2 倍；地上要采纳螺纹管接头，每根电缆管弯头超过 3 个施工程或电缆管太长时要采纳防爆电缆穿线盒。电缆通过地面或楼板、墙壁及易受机械损伤处均应装设厚壁钢管保护，保护管与建筑物间的空隙，应用 1 号水泥砂浆充填堵严。•电缆桥架施工桥架安装前要认真检查高强防腐镀锌层是否良好，材质厚度是否符合设计要求，外观有无扭曲变形。电缆桥架组装连接时应根据现场情况尽量使连接处位于桥架支撑处，桥架水平支撑距离＜6m，并在水平弯通、垂直弯通、三通、四通等处装设支撑支架，支撑支架固定要牢固可靠。桥架组装连接时，连接板的紧固螺母要置于桥架的外侧，桥架之间用铜软接地线跨接。当直线段电缆桥架超过 30m 时要加伸缩连接板。桥架的局部切割加工时采纳便携式电动切割器，切割毛刺打磨光滑。桥架的侧板开孔采纳电钻。在桥架的整个组装、加工的过程中都要轻拿轻放，避开桥架受力不均而扭曲变形或被划破防腐层。桥架安装就位后，每隔 1m 做接地，接地要良好。•电缆敷设① 电缆检查验收电缆运抵现场要放于集中敷设位置附近，按型号归类、整齐摆放。根据施工图纸核对到货电缆的规格、型号、长度是否符合要求，并检查有无合格证和产品质量证明书等产品技...
