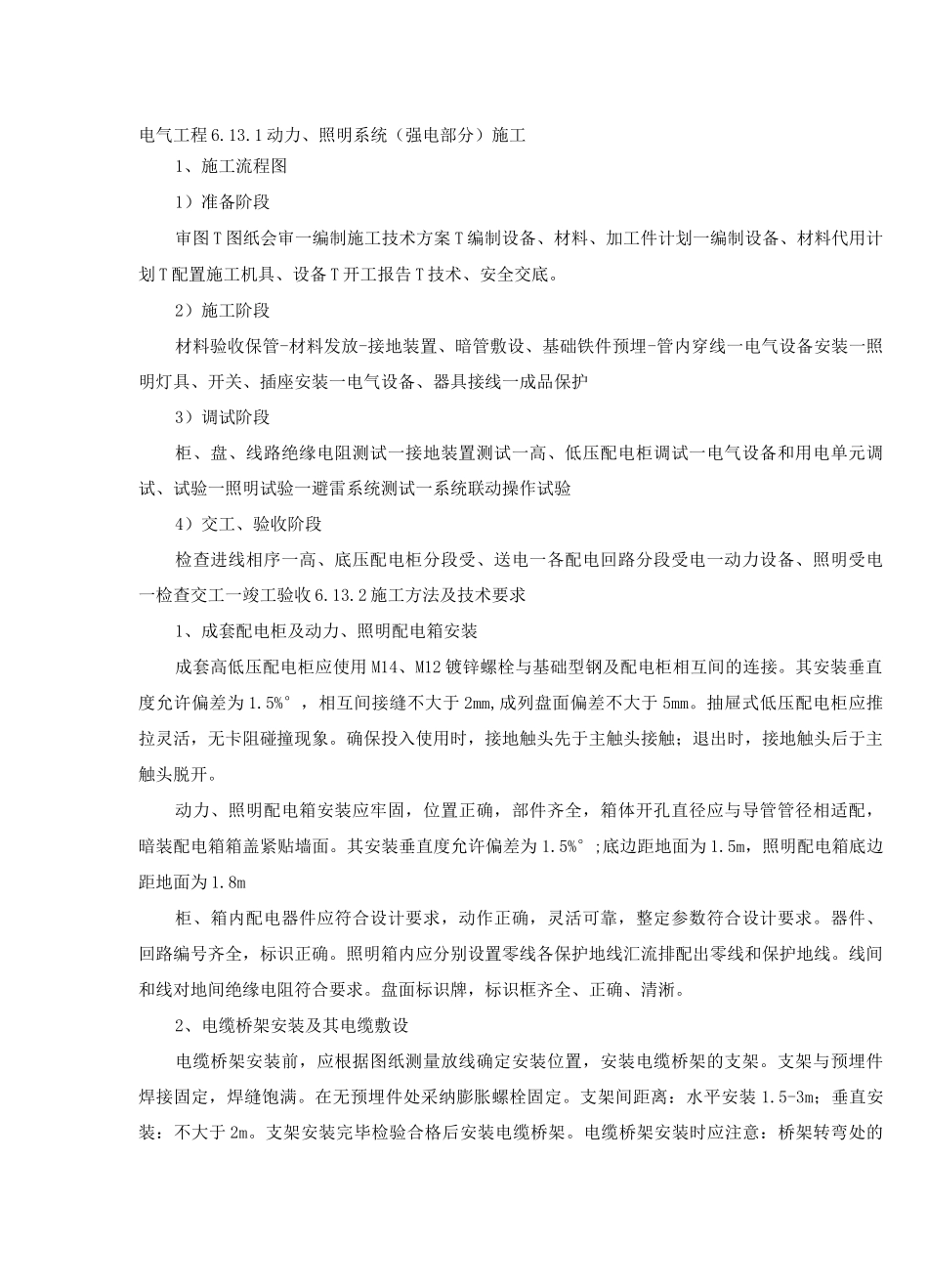

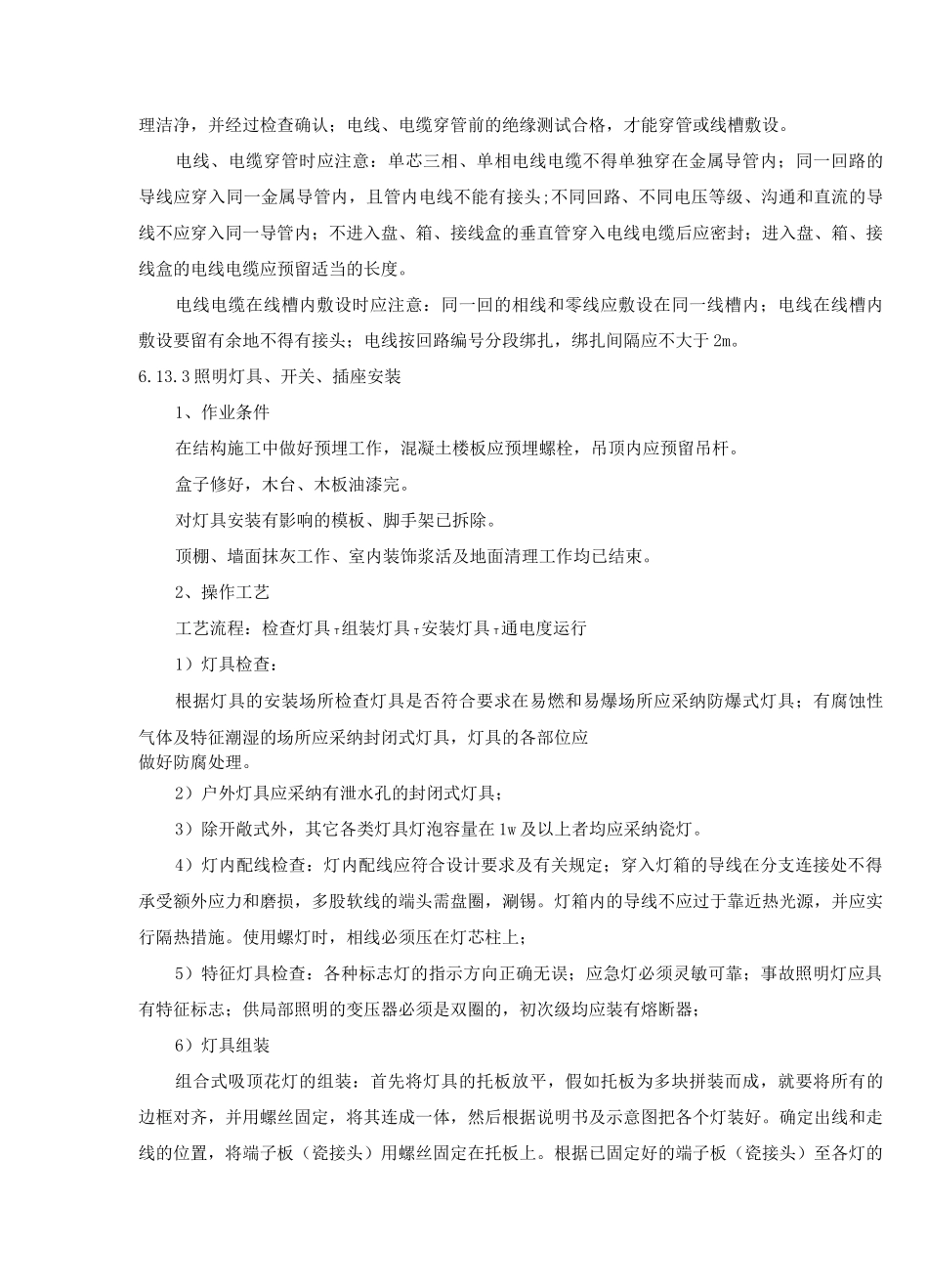

电气工程 6.13.1 动力、照明系统（强电部分）施工1、施工流程图1）准备阶段审图 T 图纸会审一编制施工技术方案 T 编制设备、材料、加工件计划一编制设备、材料代用计划 T 配置施工机具、设备 T 开工报告 T 技术、安全交底。2）施工阶段材料验收保管-材料发放-接地装置、暗管敷设、基础铁件预埋-管内穿线一电气设备安装一照明灯具、开关、插座安装一电气设备、器具接线一成品保护3）调试阶段柜、盘、线路绝缘电阻测试一接地装置测试一高、低压配电柜调试一电气设备和用电单元调试、试验一照明试验一避雷系统测试一系统联动操作试验4）交工、验收阶段检查进线相序一高、底压配电柜分段受、送电一各配电回路分段受电一动力设备、照明受电一检查交工一竣工验收 6.13.2 施工方法及技术要求1、成套配电柜及动力、照明配电箱安装成套高低压配电柜应使用 M14、M12 镀锌螺栓与基础型钢及配电柜相互间的连接。其安装垂直度允许偏差为 1.5%°，相互间接缝不大于 2mm,成列盘面偏差不大于 5mm。抽屉式低压配电柜应推拉灵活，无卡阻碰撞现象。确保投入使用时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。动力、照明配电箱安装应牢固，位置正确，部件齐全，箱体开孔直径应与导管管径相适配，暗装配电箱箱盖紧贴墙面。其安装垂直度允许偏差为 1.5%°;底边距地面为 1.5m，照明配电箱底边距地面为 1.8m柜、箱内配电器件应符合设计要求，动作正确，灵活可靠，整定参数符合设计要求。器件、回路编号齐全，标识正确。照明箱内应分别设置零线各保护地线汇流排配出零线和保护地线。线间和线对地间绝缘电阻符合要求。盘面标识牌，标识框齐全、正确、清淅。2、电缆桥架安装及其电缆敷设电缆桥架安装前，应根据图纸测量放线确定安装位置，安装电缆桥架的支架。支架与预埋件焊接固定，焊缝饱满。在无预埋件处采纳膨胀螺栓固定。支架间距离：水平安装 1.5-3m；垂直安装：不大于 2m。支架安装完毕检验合格后安装电缆桥架。电缆桥架安装时应注意：桥架转弯处的弯曲半径不小于桥架内敷设最粗电缆直径的 10 倍。桥架与支架、桥架连接板的螺栓固定紧固无遗漏，螺栓由里向外穿，螺母在桥架外侧。桥架、支架及电缆管必须可靠接地，且不得少于两处与接地干线连接。电缆桥架安装完经检验合格后方可敷设电缆。电缆敷设前应对其进行检查。其规格、型号、截面、耐压等级均应符合设计要求，外观无压扁、扭曲，外护套层有明显标识和制造厂标，且经绝...
