电气工程施工方案一标段

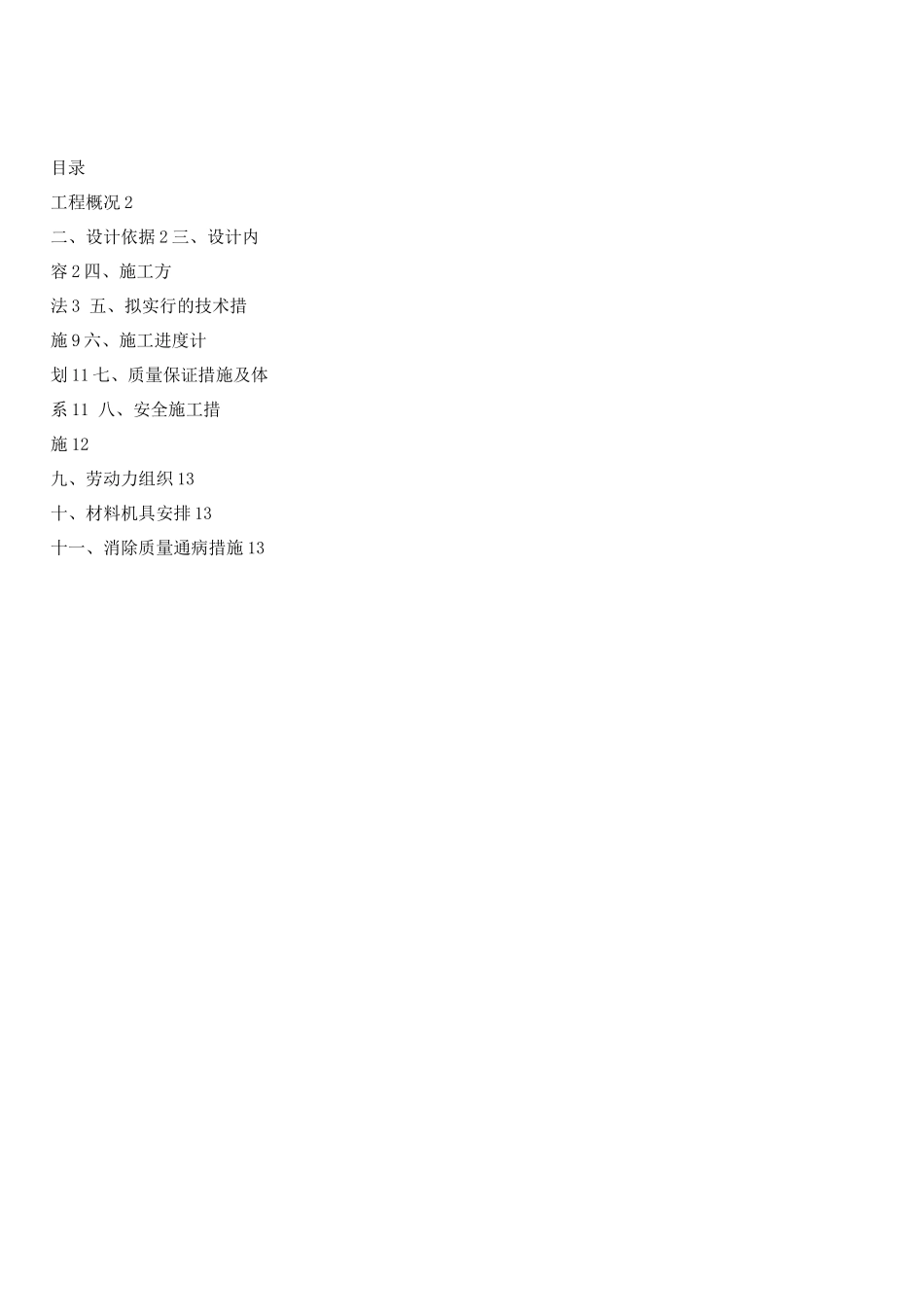

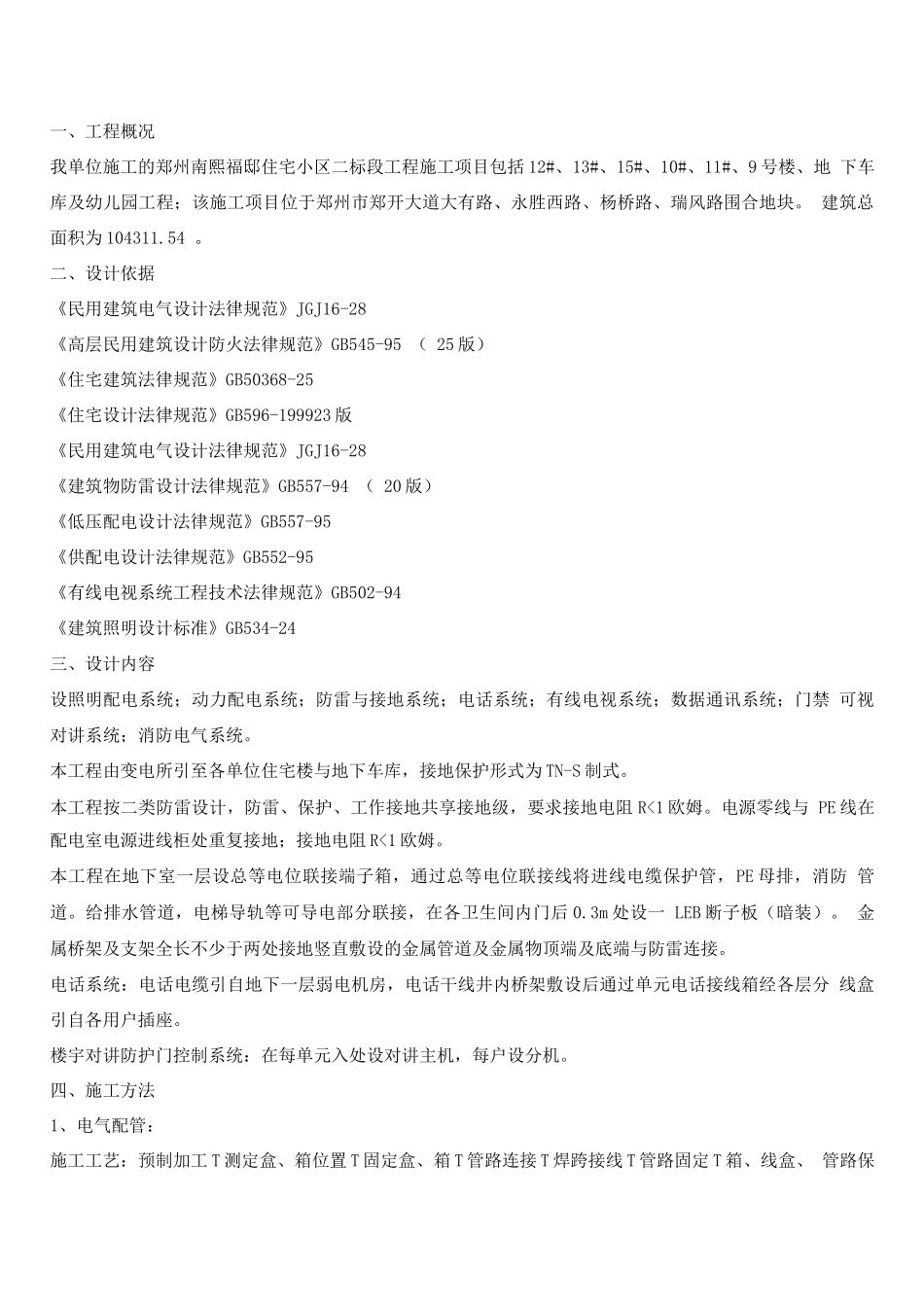

目录工程概况 2二、设计依据 2 三、设计内容 2 四、施工方法 3 五、拟实行的技术措施 9 六、施工进度计划 11 七、质量保证措施及体系 11 八、安全施工措施 12九、劳动力组织 13十、材料机具安排 13十一、消除质量通病措施 13一、工程概况我单位施工的郑州南熙福邸住宅小区二标段工程施工项目包括 12#、13#、15#、10#、11#、9 号楼、地 下车库及幼儿园工程；该施工项目位于郑州市郑开大道大有路、永胜西路、杨桥路、瑞风路围合地块。 建筑总面积为 104311.54 。二、设计依据《民用建筑电气设计法律规范》JGJ16-28《高层民用建筑设计防火法律规范》GB545-95 （ 25 版）《住宅建筑法律规范》GB50368-25《住宅设计法律规范》GB596-199923 版《民用建筑电气设计法律规范》JGJ16-28《建筑物防雷设计法律规范》GB557-94 （ 20 版）《低压配电设计法律规范》GB557-95《供配电设计法律规范》GB552-95《有线电视系统工程技术法律规范》GB502-94《建筑照明设计标准》GB534-24三、设计内容设照明配电系统；动力配电系统；防雷与接地系统；电话系统；有线电视系统；数据通讯系统；门禁 可视对讲系统；消防电气系统。本工程由变电所引至各单位住宅楼与地下车库，接地保护形式为 TN-S 制式。本工程按二类防雷设计，防雷、保护、工作接地共享接地级，要求接地电阻 R<1 欧姆。电源零线与 PE 线在配电室电源进线柜处重复接地；接地电阻 R<1 欧姆。本工程在地下室一层设总等电位联接端子箱，通过总等电位联接线将进线电缆保护管，PE 母排，消防 管道。给排水管道，电梯导轨等可导电部分联接，在各卫生间内门后 0.3m 处设一 LEB 断子板（暗装）。 金属桥架及支架全长不少于两处接地竖直敷设的金属管道及金属物顶端及底端与防雷连接。电话系统：电话电缆引自地下一层弱电机房，电话干线井内桥架敷设后通过单元电话接线箱经各层分 线盒引自各用户插座。楼宇对讲防护门控制系统：在每单元入处设对讲主机，每户设分机。四、施工方法1、电气配管：施工工艺：预制加工 T 测定盒、箱位置 T 固定盒、箱 T 管路连接 T 焊跨接线 T 管路固定 T 箱、线盒、 管路保护电线管敷设仔细熟悉工程图纸，将强弱电、消防、综合布线等项目统筹考虑，确定管线的数量、走向、位置，箱、 盒定位要准确。配合土建留洞槽，在现浇砼楼板、墙内的暗配管敷设时，必须有专业电气人员配合预埋或预留，由专 业质检员与监理、甲方检验后，...
