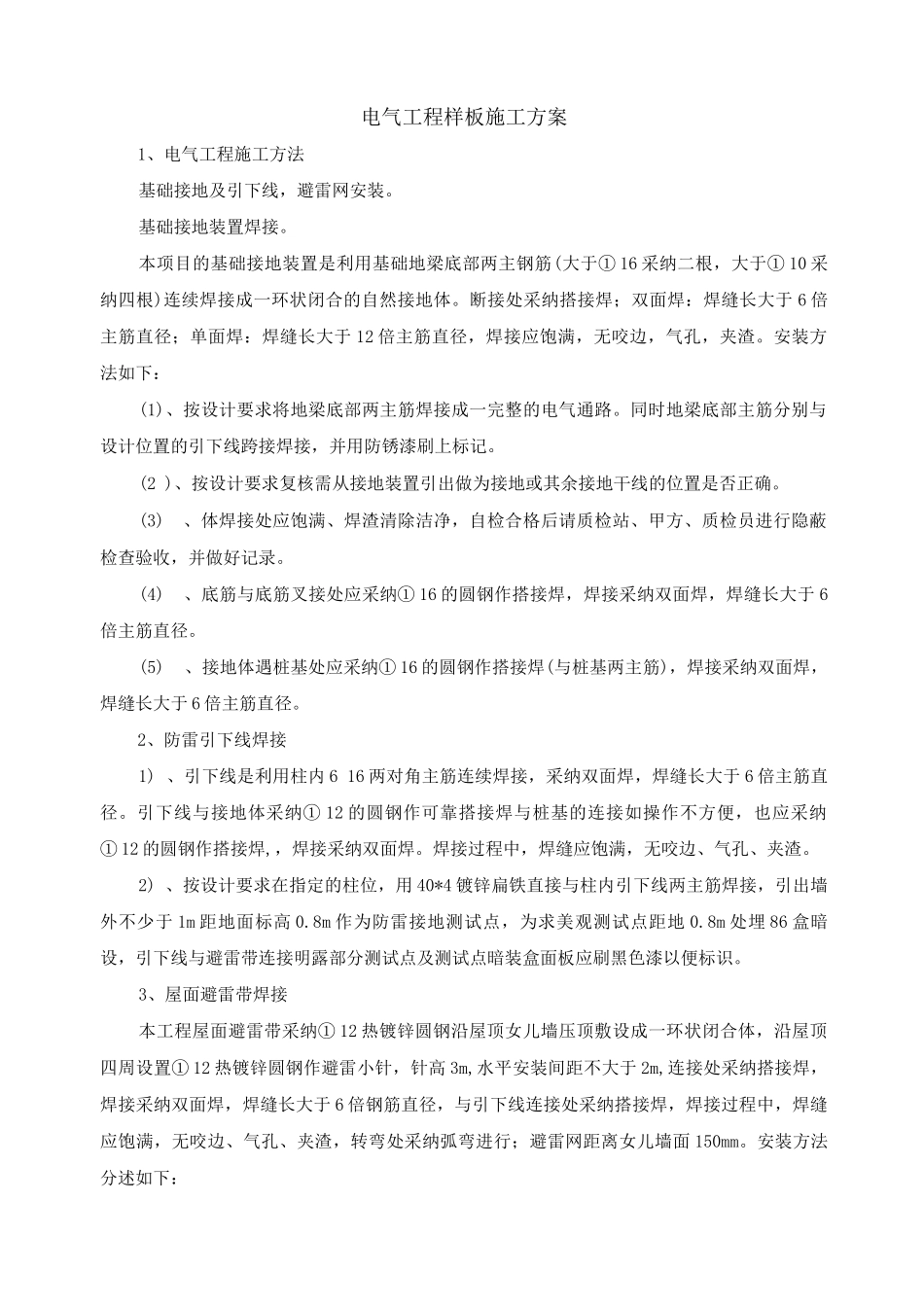

电气工程样板施工方案1、电气工程施工方法基础接地及引下线，避雷网安装。基础接地装置焊接。本项目的基础接地装置是利用基础地梁底部两主钢筋(大于① 16 采纳二根，大于① 10 采纳四根)连续焊接成一环状闭合的自然接地体。断接处采纳搭接焊；双面焊：焊缝长大于 6 倍主筋直径；单面焊：焊缝长大于 12 倍主筋直径，焊接应饱满，无咬边，气孔，夹渣。安装方法如下：(1)、按设计要求将地梁底部两主筋焊接成一完整的电气通路。同时地梁底部主筋分别与设计位置的引下线跨接焊接，并用防锈漆刷上标记。(2 )、按设计要求复核需从接地装置引出做为接地或其余接地干线的位置是否正确。(3)、体焊接处应饱满、焊渣清除洁净，自检合格后请质检站、甲方、质检员进行隐蔽检查验收，并做好记录。(4)、底筋与底筋叉接处应采纳① 16 的圆钢作搭接焊，焊接采纳双面焊，焊缝长大于 6倍主筋直径。(5)、接地体遇桩基处应采纳① 16 的圆钢作搭接焊(与桩基两主筋)，焊接采纳双面焊，焊缝长大于 6 倍主筋直径。2、防雷引下线焊接1) 、引下线是利用柱内 6 16 两对角主筋连续焊接，采纳双面焊，焊缝长大于 6 倍主筋直径。引下线与接地体采纳① 12 的圆钢作可靠搭接焊与桩基的连接如操作不方便，也应采纳① 12 的圆钢作搭接焊,，焊接采纳双面焊。焊接过程中，焊缝应饱满，无咬边、气孔、夹渣。2) 、按设计要求在指定的柱位，用 40*4 镀锌扁铁直接与柱内引下线两主筋焊接，引出墙外不少于 1m 距地面标高 0.8m 作为防雷接地测试点，为求美观测试点距地 0.8m 处埋 86 盒暗设，引下线与避雷带连接明露部分测试点及测试点暗装盒面板应刷黑色漆以便标识。3、屋面避雷带焊接本工程屋面避雷带采纳① 12 热镀锌圆钢沿屋顶女儿墙压顶敷设成一环状闭合体，沿屋顶四周设置① 12 热镀锌圆钢作避雷小针，针高 3m,水平安装间距不大于 2m,连接处采纳搭接焊，焊接采纳双面焊，焊缝长大于 6 倍钢筋直径，与引下线连接处采纳搭接焊，焊接过程中，焊缝应饱满，无咬边、气孔、夹渣，转弯处采纳弧弯进行；避雷网距离女儿墙面 150mm。安装方法分述如下：1）、按设计要求选用圆钢作避雷支架，支架埋设深度为 8 ，顶部距女儿墙面 10〜20。配合土建施工进行支持卡预埋，预埋应放线找平找直，较长的水平线应采纳铁丝两头拉紧，以保证预埋的支持卡顶部的水平。2）、将镀锌圆钢放在平板上用手锤调直，在每条圆钢的连接端头制成来回弯，便以圆钢搭接。3）...
