电气热控仪表施工方案

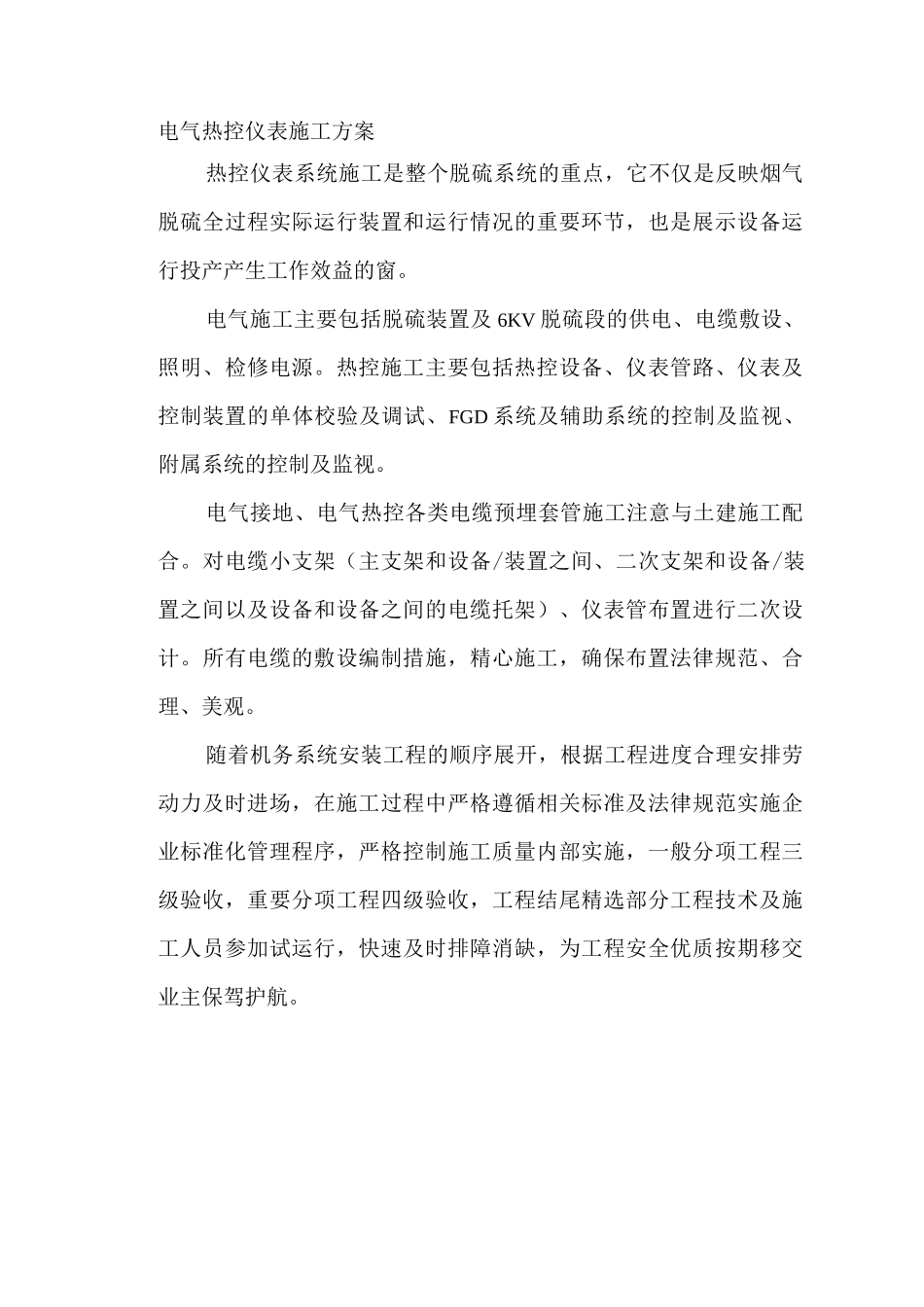

电气热控仪表施工方案热控仪表系统施工是整个脱硫系统的重点，它不仅是反映烟气脱硫全过程实际运行装置和运行情况的重要环节，也是展示设备运行投产产生工作效益的窗。电气施工主要包括脱硫装置及 6KV 脱硫段的供电、电缆敷设、照明、检修电源。热控施工主要包括热控设备、仪表管路、仪表及控制装置的单体校验及调试、FGD 系统及辅助系统的控制及监视、附属系统的控制及监视。电气接地、电气热控各类电缆预埋套管施工注意与土建施工配合。对电缆小支架（主支架和设备/装置之间、二次支架和设备/装置之间以及设备和设备之间的电缆托架）、仪表管布置进行二次设计。所有电缆的敷设编制措施，精心施工，确保布置法律规范、合理、美观。随着机务系统安装工程的顺序展开，根据工程进度合理安排劳动力及时进场，在施工过程中严格遵循相关标准及法律规范实施企业标准化管理程序，严格控制施工质量内部实施，一般分项工程三级验收，重要分项工程四级验收，工程结尾精选部分工程技术及施工人员参加试运行，快速及时排障消缺，为工程安全优质按期移交业主保驾护航。1. 2 电气主要施工方案1. 2. 1 开关柜施工方案施工准备A.设备开箱检查a. 开关柜框架是否变形，盘面是否受损。b. 盘、柜内的电气设备安装是否牢固，有无锈蚀和机械损伤。c. 检查型号、规格是否符合设计要求，附件、证件、备件是否齐全。B. 土建工作检查a. 屋顶、楼板施工完毕，不得渗漏。室内沟道无积水、杂物。b. 预埋件及预留孔符合设计，预埋件牢固。c. 模板及施工设施拆除，场地清理洁净，道路通畅。C.临时设施a.安装配电室内临时照明灯和施工用的临时配电设施。b. 准备好开关柜就位和基础型钢安装所需垫铁（1-5mm 之间）。c. 准备好开关柜二次搬运手动小车或滚筒（用钢管制作）及机工具。1. 2.1. 2 施工方法A. 基础型钢安装安装基础型钢前，应事先检查土建预埋件的布置是否符合图纸要求，并检查盘柜电缆进线预留孔位置是否正确。a. 清理预埋铁表面，用水平仪测量各个预埋件平面标高，并做好记录。b. 确定预埋件需要达到的标高。预埋件需要达到的标高等于地平面标高减去基础型钢高度的值（基础型钢顶部平面与地平面标高相同）。假如预埋件的标高不能达到要求，则需加装垫铁。c. 根据开关柜布置图，按设计的型号、规格选定基础型钢；按设计的尺寸正确下料。d. 基础型钢经校直后，根据开关柜布置图的定位尺寸将其敷设在预埋件上。经调整垫铁后，将测量标尺放置在基...
