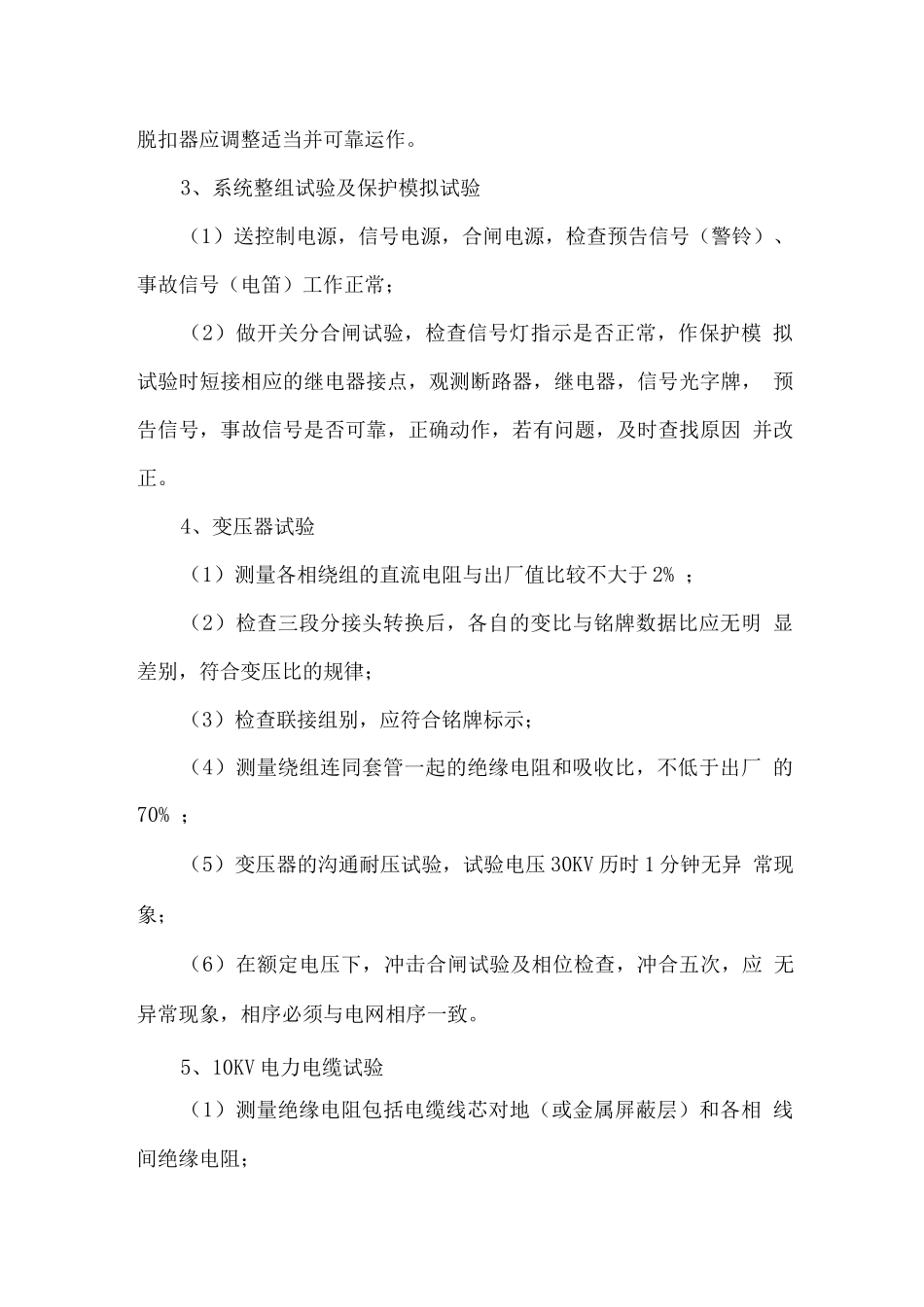

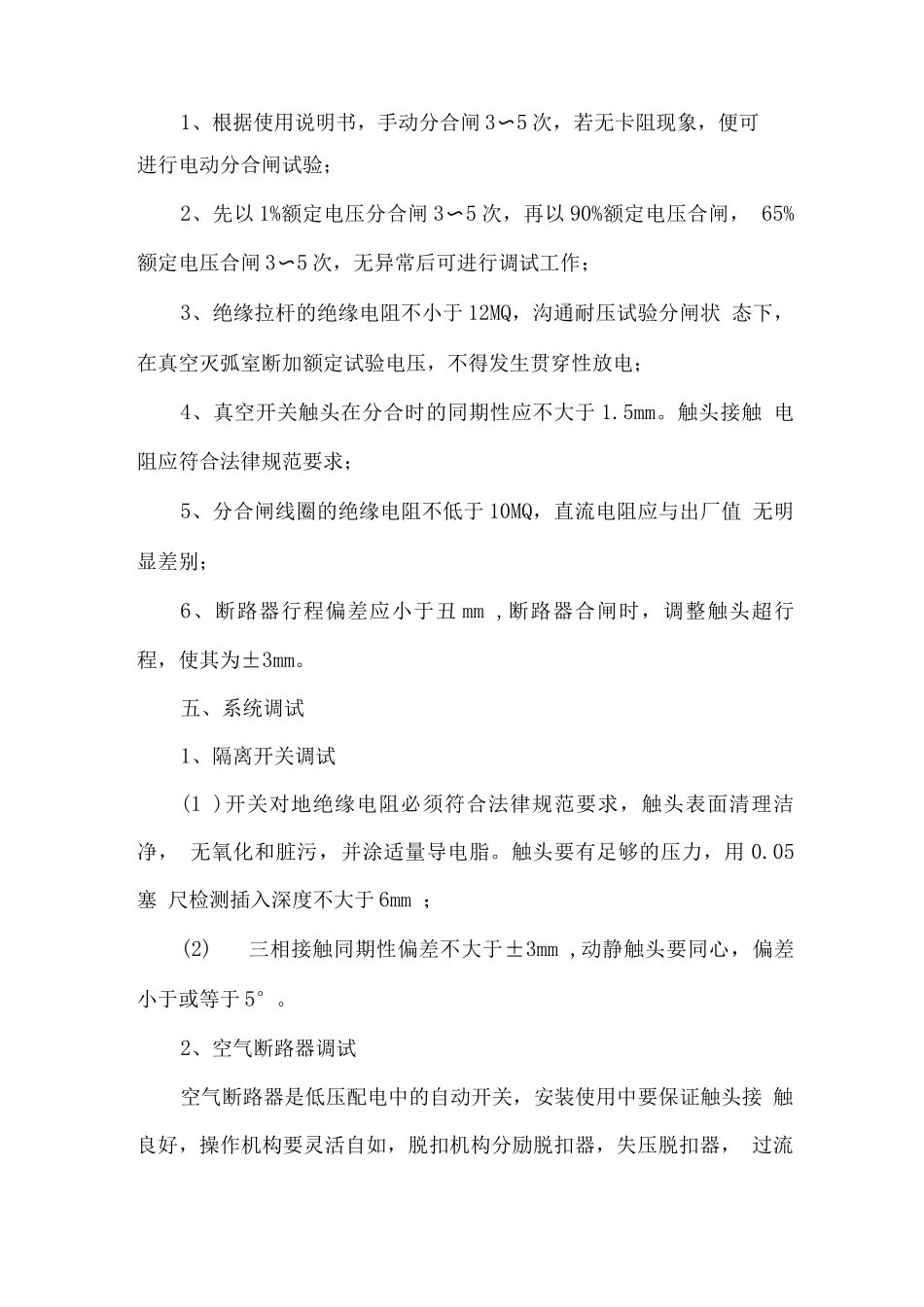

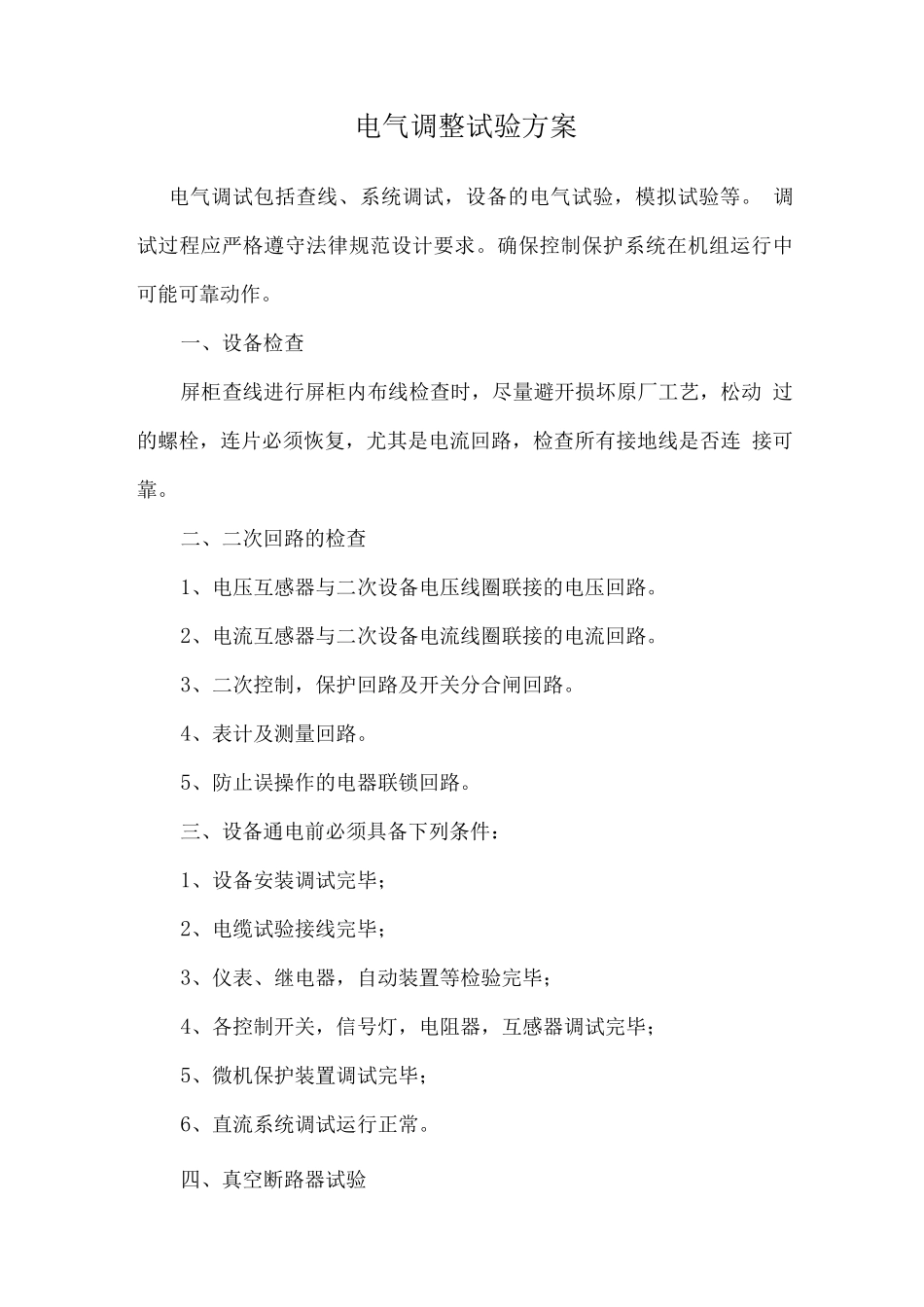

电气调整试验方案电气调试包括查线、系统调试，设备的电气试验，模拟试验等。 调试过程应严格遵守法律规范设计要求。确保控制保护系统在机组运行中 可能可靠动作。一、设备检查屏柜查线进行屏柜内布线检查时，尽量避开损坏原厂工艺，松动 过的螺栓，连片必须恢复，尤其是电流回路，检查所有接地线是否连 接可靠。二、二次回路的检查1、电压互感器与二次设备电压线圈联接的电压回路。2、电流互感器与二次设备电流线圈联接的电流回路。3、二次控制，保护回路及开关分合闸回路。4、表计及测量回路。5、防止误操作的电器联锁回路。三、设备通电前必须具备下列条件：1、设备安装调试完毕；2、电缆试验接线完毕；3、仪表、继电器，自动装置等检验完毕；4、各控制开关，信号灯，电阻器，互感器调试完毕；5、微机保护装置调试完毕；6、直流系统调试运行正常。四、真空断路器试验1、根据使用说明书，手动分合闸 3〜5 次，若无卡阻现象，便可进行电动分合闸试验；2、先以 1%额定电压分合闸 3〜5 次，再以 90%额定电压合闸， 65%额定电压合闸 3〜5 次，无异常后可进行调试工作；3、绝缘拉杆的绝缘电阻不小于 12MQ，沟通耐压试验分闸状 态下，在真空灭弧室断加额定试验电压，不得发生贯穿性放电；4、真空开关触头在分合时的同期性应不大于 1.5mm。触头接触 电阻应符合法律规范要求；5、分合闸线圈的绝缘电阻不低于 10MQ，直流电阻应与出厂值 无明显差别；6、断路器行程偏差应小于丑 mm ,断路器合闸时，调整触头超行 程，使其为±3mm。五、系统调试1、隔离开关调试(1 )开关对地绝缘电阻必须符合法律规范要求，触头表面清理洁净， 无氧化和脏污，并涂适量导电脂。触头要有足够的压力，用 0.05塞 尺检测插入深度不大于 6mm ；(2)三相接触同期性偏差不大于±3mm ,动静触头要同心，偏差 小于或等于 5°。2、空气断路器调试空气断路器是低压配电中的自动开关，安装使用中要保证触头接 触良好，操作机构要灵活自如，脱扣机构分励脱扣器，失压脱扣器， 过流脱扣器应调整适当并可靠运作。3、系统整组试验及保护模拟试验（1）送控制电源，信号电源，合闸电源，检查预告信号（警铃）、 事故信号（电笛）工作正常；（2）做开关分合闸试验，检查信号灯指示是否正常，作保护模 拟试验时短接相应的继电器接点，观测断路器，继电器，信号光字牌， 预告信号，事故信号是否可靠，正确动作，若有问题，及时查找原因 并改正。4、变压器试验（1...
