电气钢管及镀锌钢管配管操作规程

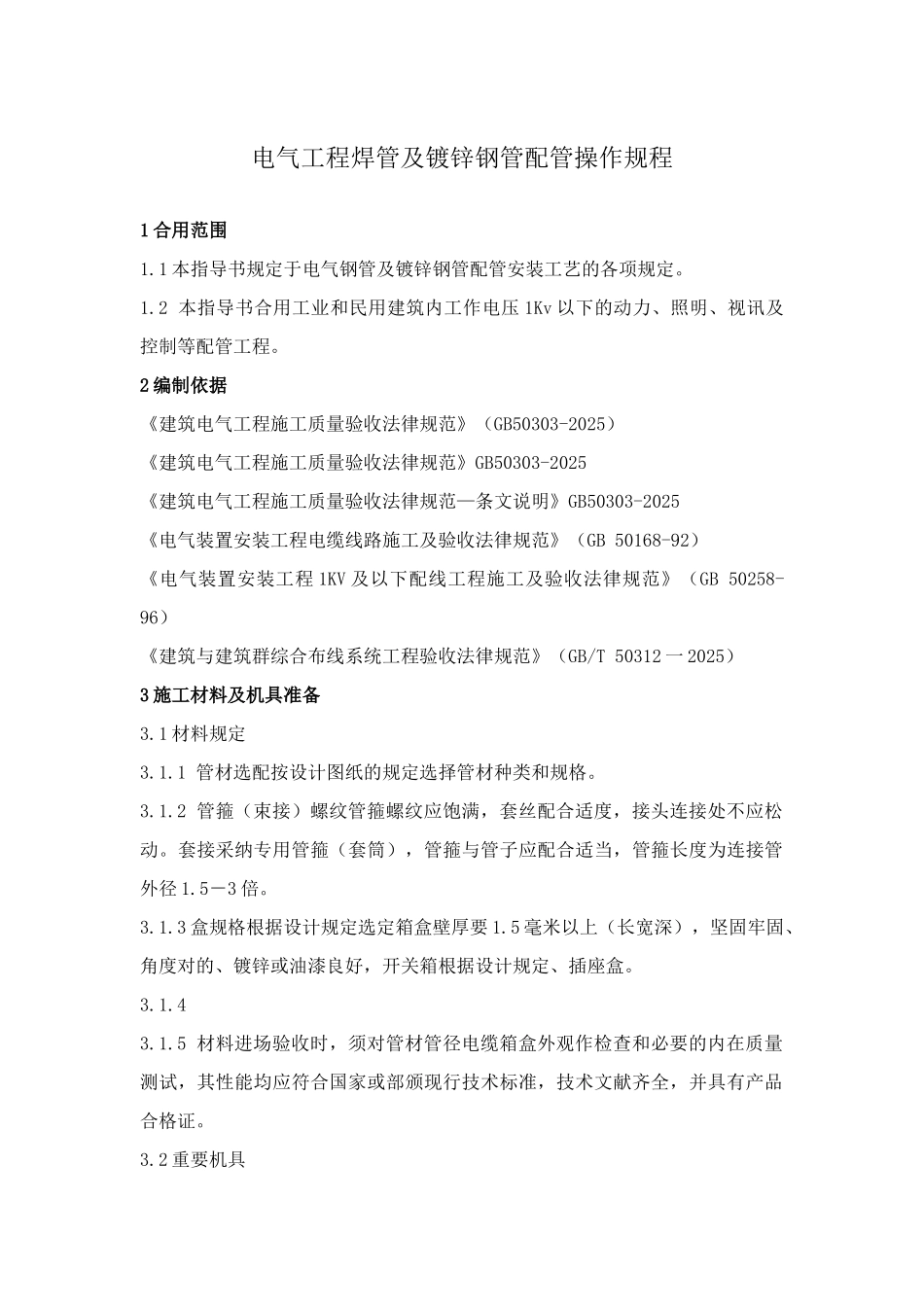

电气工程焊管及镀锌钢管配管操作规程1 合用范围1.1 本指导书规定于电气钢管及镀锌钢管配管安装工艺的各项规定。1.2 本指导书合用工业和民用建筑内工作电压 1Kv 以下的动力、照明、视讯及控制等配管工程。2 编制依据《建筑电气工程施工质量验收法律规范》（GB50303-2025）《建筑电气工程施工质量验收法律规范》GB50303-2025《建筑电气工程施工质量验收法律规范—条文说明》GB50303-2025《电气装置安装工程电缆线路施工及验收法律规范》（GB 50168-92）《电气装置安装工程 1KV 及以下配线工程施工及验收法律规范》（GB 50258-96）《建筑与建筑群综合布线系统工程验收法律规范》（GB/T 50312 一 2025）3 施工材料及机具准备3.1 材料规定3.1.1 管材选配按设计图纸的规定选择管材种类和规格。3.1.2 管箍（束接）螺纹管箍螺纹应饱满，套丝配合适度，接头连接处不应松动。套接采纳专用管箍（套筒），管箍与管子应配合适当，管箍长度为连接管外径 1.5－3 倍。3.1.3 盒规格根据设计规定选定箱盒壁厚要 1.5 毫米以上（长宽深），坚固牢固、角度对的、镀锌或油漆良好，开关箱根据设计规定、插座盒。3.1.4 3.1.5 材料进场验收时，须对管材管径电缆箱盒外观作检查和必要的内在质量测试，其性能均应符合国家或部颁现行技术标准，技术文献齐全，并具有产品合格证。3.2 重要机具3.2.1 常用机具：电焊机、乙炔氧气瓶、砂轮切割机、人字梯、榔头、钢锯凿子圆锉、平锉、半圆锉等3.2.2 专用机具：套丝机、电动冲击钻、电钻、管钳子、三角架、钳作台、弯管器等。施工机具性能良好，能满足工艺规定，并具有良好的电气性能符合安全用电的规定。4 作业条件确认4.1. 预埋管敷设在钢筋混凝土墙体时，墙体钢筋已绑扎完毕。4.2 预埋管敷设在钢筋混凝土楼层时，底层钢筋已绑扎完毕。4.3 预埋管敷设在地面层时，地面回填土已平整、夯实完毕。4.4 预埋管敷设在砌体墙面时，与土建密切配合，并办理相关手续，由砌筑工序发出施工配合告知书，砖墙时与土建交叉作业。4.5 预埋管敷设在加气块时，在墙面用切割机开槽敷设，严禁使用大锤及凿子开槽。4.6 作业面在吊顶内时，需求土建结构施工完毕，在梁上预埋必要的套管，并给土建书面下达配合告知单。4.7 设备基础底层钢筋绑扎完毕，外模支设之前必须将预埋管埋设完毕。5 工艺流程施工准备→测量定位→箱、盒安装→管预制→管路敷设6 施工工艺6.1 熟悉施工图纸及技术资料了解供电电源电气设备容量...
