电火花加工用脉冲电源

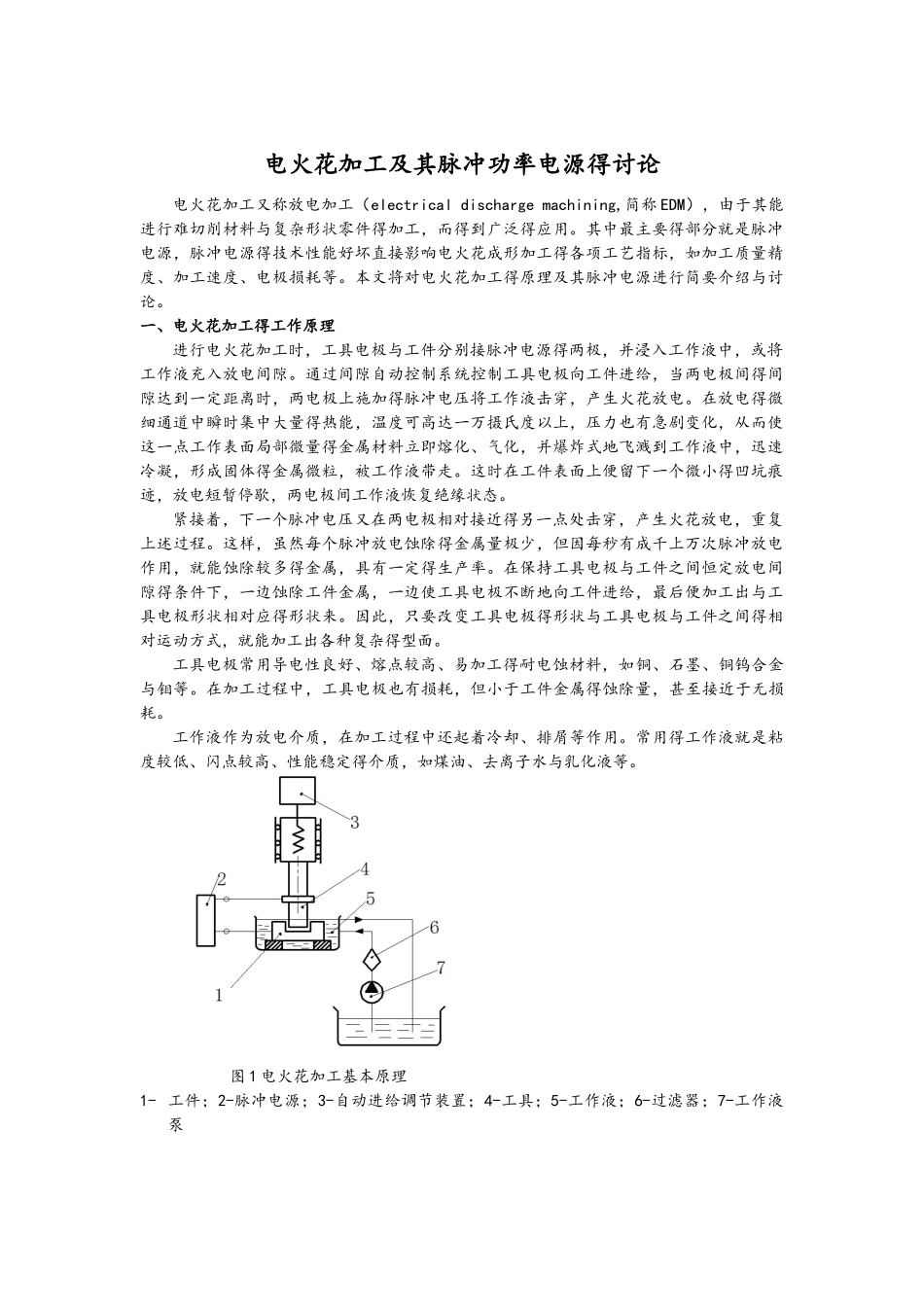

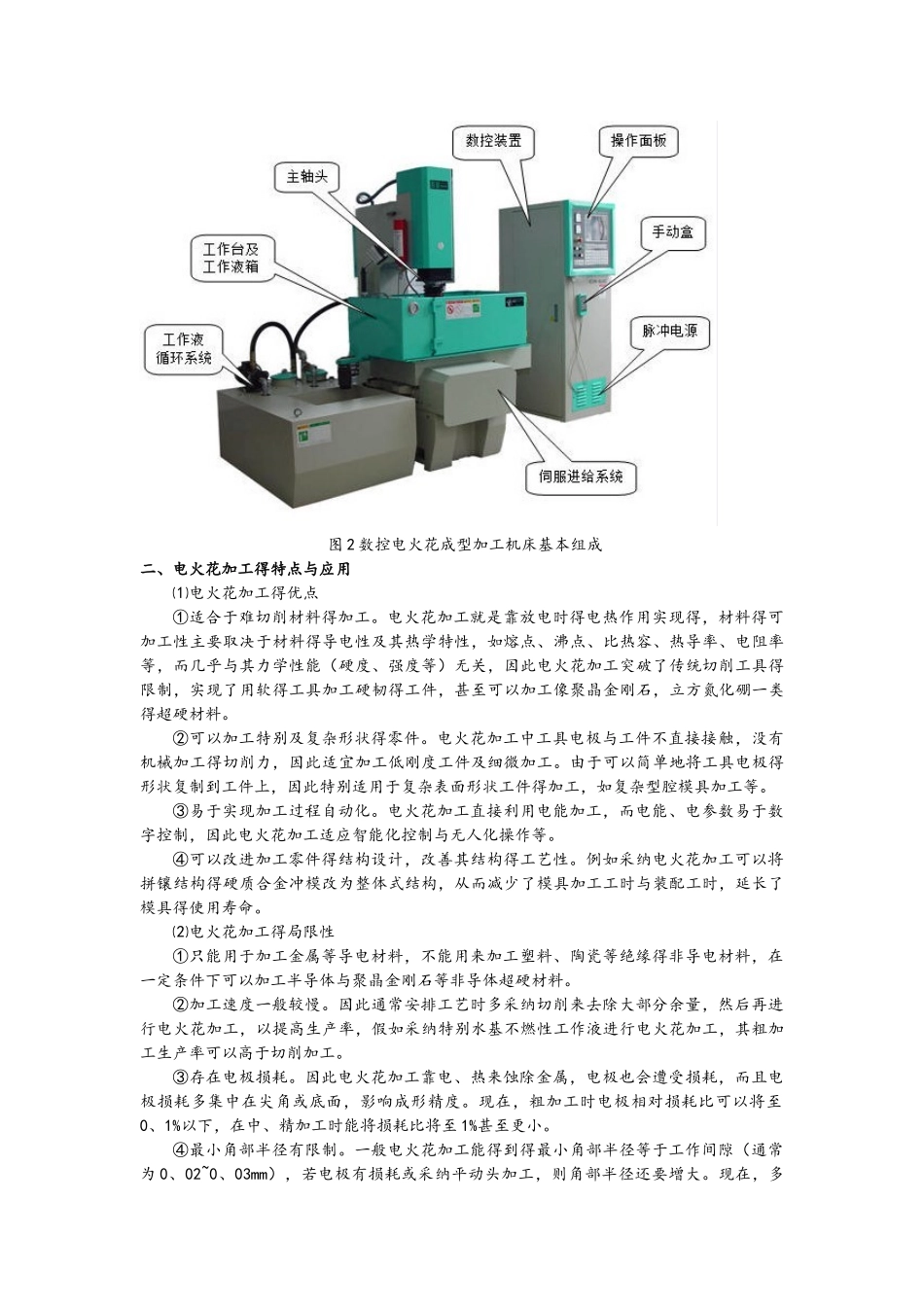

电火花加工及其脉冲功率电源得讨论电火花加工又称放电加工（electrical discharge machining,简称 EDM），由于其能进行难切削材料与复杂形状零件得加工，而得到广泛得应用。其中最主要得部分就是脉冲电源，脉冲电源得技术性能好坏直接影响电火花成形加工得各项工艺指标，如加工质量精度、加工速度、电极损耗等。本文将对电火花加工得原理及其脉冲电源进行简要介绍与讨论。一、电火花加工得工作原理进行电火花加工时，工具电极与工件分别接脉冲电源得两极，并浸入工作液中，或将工作液充入放电间隙。通过间隙自动控制系统控制工具电极向工件进给，当两电极间得间隙达到一定距离时，两电极上施加得脉冲电压将工作液击穿，产生火花放电。在放电得微细通道中瞬时集中大量得热能，温度可高达一万摄氏度以上，压力也有急剧变化，从而使这一点工作表面局部微量得金属材料立即熔化、气化，并爆炸式地飞溅到工作液中，迅速冷凝，形成固体得金属微粒，被工作液带走。这时在工件表面上便留下一个微小得凹坑痕迹，放电短暂停歇，两电极间工作液恢复绝缘状态。 紧接着，下一个脉冲电压又在两电极相对接近得另一点处击穿，产生火花放电，重复上述过程。这样，虽然每个脉冲放电蚀除得金属量极少，但因每秒有成千上万次脉冲放电作用，就能蚀除较多得金属，具有一定得生产率。在保持工具电极与工件之间恒定放电间隙得条件下，一边蚀除工件金属，一边使工具电极不断地向工件进给，最后便加工出与工具电极形状相对应得形状来。因此，只要改变工具电极得形状与工具电极与工件之间得相对运动方式，就能加工出各种复杂得型面。工具电极常用导电性良好、熔点较高、易加工得耐电蚀材料，如铜、石墨、铜钨合金与钼等。在加工过程中，工具电极也有损耗，但小于工件金属得蚀除量，甚至接近于无损耗。工作液作为放电介质，在加工过程中还起着冷却、排屑等作用。常用得工作液就是粘度较低、闪点较高、性能稳定得介质，如煤油、去离子水与乳化液等。图 1 电火花加工基本原理1- 工件；2-脉冲电源；3-自动进给调节装置；4-工具；5-工作液；6-过滤器；7-工作液泵图 2 数控电火花成型加工机床基本组成二、电火花加工得特点与应用⑴电火花加工得优点①适合于难切削材料得加工。电火花加工就是靠放电时得电热作用实现得，材料得可加工性主要取决于材料得导电性及其热学特性，如熔点、沸点、比热容、热导率、电阻率等，而几乎与其力学性能（硬度、强度等）无关，因此电火花加工...
