电线管敷设工程专项施工方案

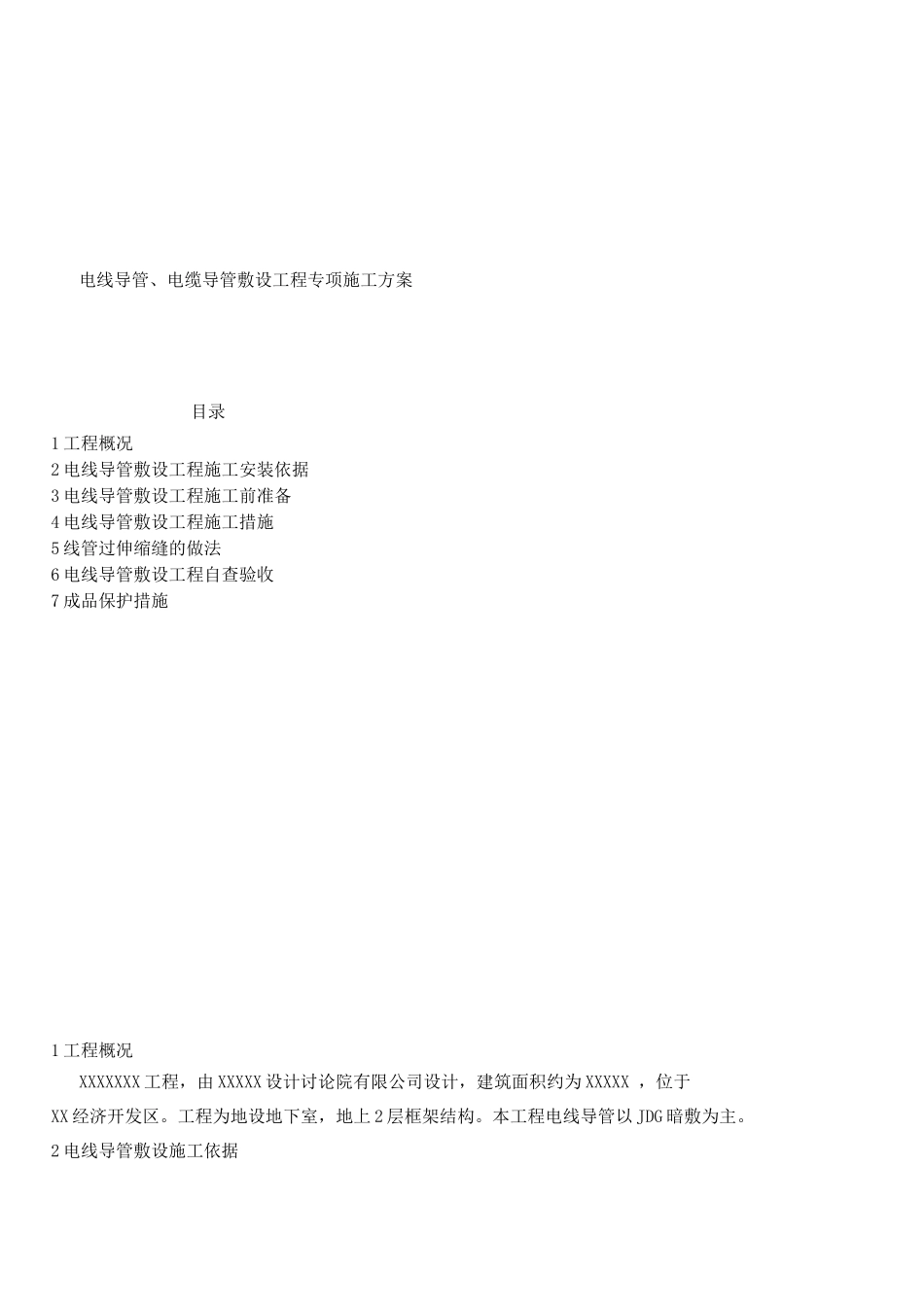

电线导管、电缆导管敷设工程专项施工方案目录1 工程概况2 电线导管敷设工程施工安装依据3 电线导管敷设工程施工前准备4 电线导管敷设工程施工措施5 线管过伸缩缝的做法6 电线导管敷设工程自查验收7 成品保护措施1 工程概况XXXXXXX 工程，由 XXXXX 设计讨论院有限公司设计，建筑面积约为 XXXXX ，位于XX 经济开发区。工程为地设地下室，地上 2 层框架结构。本工程电线导管以 JDG 暗敷为主。2 电线导管敷设施工依据参照以下国标图集进行施工：《建筑工程施工质量验收统一标准 GB503-21》《建筑电气工程施工质量验收法律规范 GB50303-22》《套接紧定式钢导管电线管路施工及验收法律规范 CECS1： 98》《建筑设计防火法律规范 GBJ16-87》3.电线导管敷设工程施工准备3. 1. 1 材料准备所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。3. 1. 2 主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、 开孔器、拉铆枪及电工常用工具。4、电线导管敷设工程施工措施4. 1.工艺流程4.1.1 暗管敷设：管路预制加工 T 测定盒箱位置 T 稳注箱盒 T 管路连接 T接头保护4.1.2 明管敷设：吊顶内管路敷设：预制加工支架、吊架 T 测定盒箱位置 T 支架、吊架安装固定 T 管路 连接4. 2 管材及附件2. 0. 1 套接紧定式钢导管管路的管材、连接套管及盒（箱）组成的电线管路，应采纳同一金属材料制 作，并应镀锌。紧定螺钉应采纳高强度原材料制作。管材、连接套管及其金属附件使用的原材料应符 合国家现行标准的规定，产品应附有出厂合格证和检验报告。2. 0. 2 套接紧定式钢导管管路的管材、连接套管、螺钉及其附件，安装前应进行外观检查，且应符 合下列规定：1 型号、规格符合设计要求，管材表面有明显、不脱落的产品标识；2 金属内、外壁镀层均匀，完好，无剥落、锈蚀等现象；3 管材、连接套管及其金属附件内、外壁表面光洁，无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷；4 管材、连接套管及其金属附件，壁厚均匀，管边缘平整、光滑；5 连接套管的长度不小于管外径的 2〜3. 5 倍；6 连接套管中心凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢导管管壁厚度一致；7 紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针尖固，旋转紧定脱落的“脖颈”尺 寸准确。2. 0. 3 紧定螺钉专用工具应配套、耐用，便于操作。4. 3 管...
