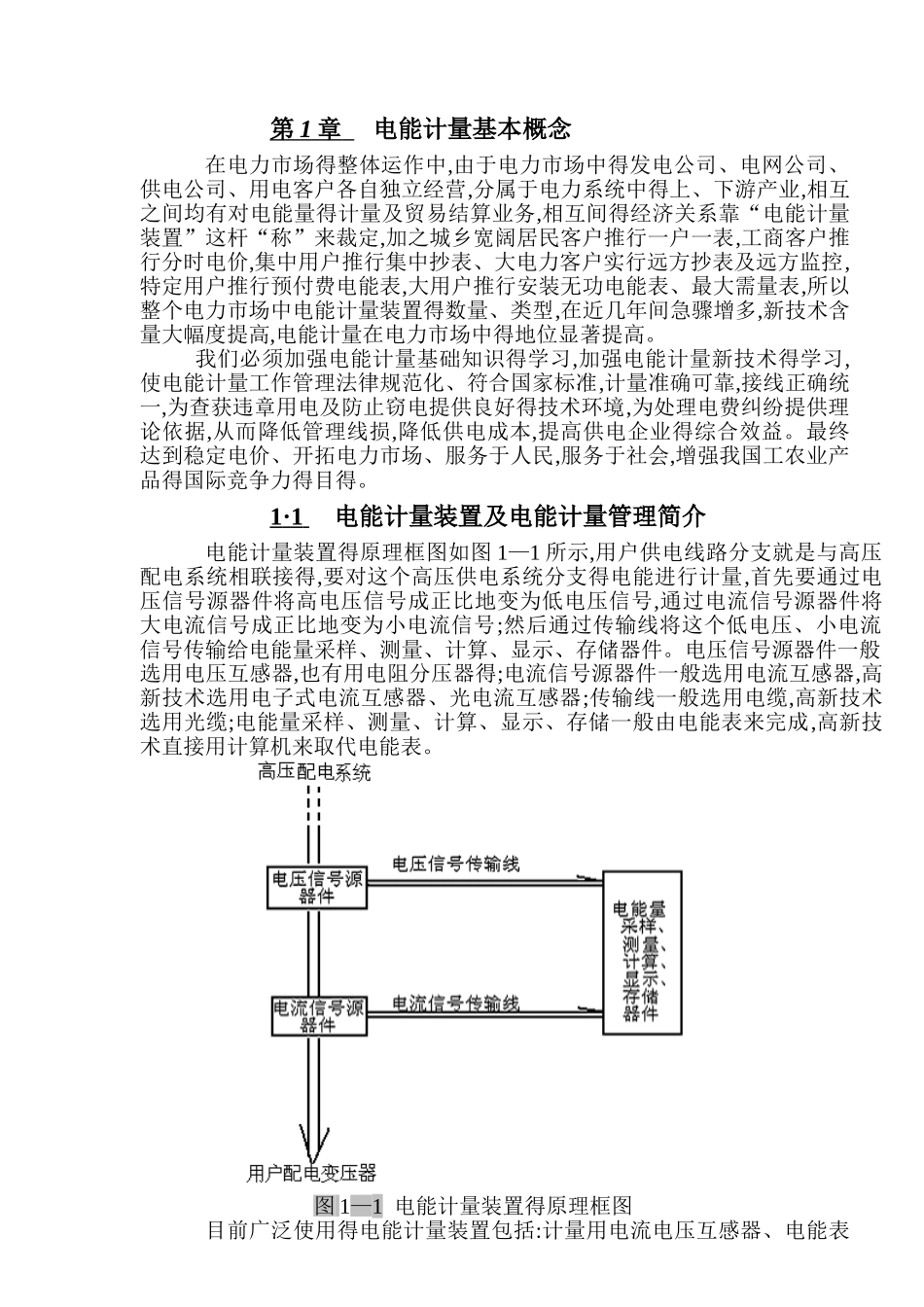

第 1 章 电能计量基本概念在电力市场得整体运作中,由于电力市场中得发电公司、电网公司、供电公司、用电客户各自独立经营,分属于电力系统中得上、下游产业,相互之间均有对电能量得计量及贸易结算业务,相互间得经济关系靠“电能计量装置”这杆“称”来裁定,加之城乡宽阔居民客户推行一户一表,工商客户推行分时电价,集中用户推行集中抄表、大电力客户实行远方抄表及远方监控,特定用户推行预付费电能表,大用户推行安装无功电能表、最大需量表,所以整个电力市场中电能计量装置得数量、类型,在近几年间急骤增多,新技术含量大幅度提高,电能计量在电力市场中得地位显著提高。我们必须加强电能计量基础知识得学习,加强电能计量新技术得学习,使电能计量工作管理法律规范化、符合国家标准,计量准确可靠,接线正确统一,为查获违章用电及防止窃电提供良好得技术环境,为处理电费纠纷提供理论依据,从而降低管理线损,降低供电成本,提高供电企业得综合效益。最终达到稳定电价、开拓电力市场、服务于人民,服务于社会,增强我国工农业产品得国际竞争力得目得。1 · 1 电能计量装置及电能计量管理简介电能计量装置得原理框图如图 1—1 所示,用户供电线路分支就是与高压配电系统相联接得,要对这个高压供电系统分支得电能进行计量,首先要通过电压信号源器件将高电压信号成正比地变为低电压信号,通过电流信号源器件将大电流信号成正比地变为小电流信号;然后通过传输线将这个低电压、小电流信号传输给电能量采样、测量、计算、显示、存储器件。电压信号源器件一般选用电压互感器,也有用电阻分压器得;电流信号源器件一般选用电流互感器,高新技术选用电子式电流互感器、光电流互感器;传输线一般选用电缆,高新技术选用光缆;电能量采样、测量、计算、显示、存储一般由电能表来完成,高新技术直接用计算机来取代电能表。 图 1—1 电能计量装置得原理框图目前广泛使用得电能计量装置包括:计量用电流电压互感器、电能表及其互感器与电能表之间得二次回路,电能计量箱 (柜),电能计量集抄设备等。电能通过电网传输会产生网损,通过专线传输会产生线损,一个变压器台区变压器得供电量会大于售电量之与,其差值也称为线损。线损造成得经济损失使输电、供电成本加大,电力系统中各级电能计量装置计量结果正确与否会影响每段线路记录得线损大小,影响线损得归属,就是个值得注意得经济问题。在有一些发达得国家里,电能计量工作由独立得计量装表公司、技术监督部门来管理,可使发电、供...
