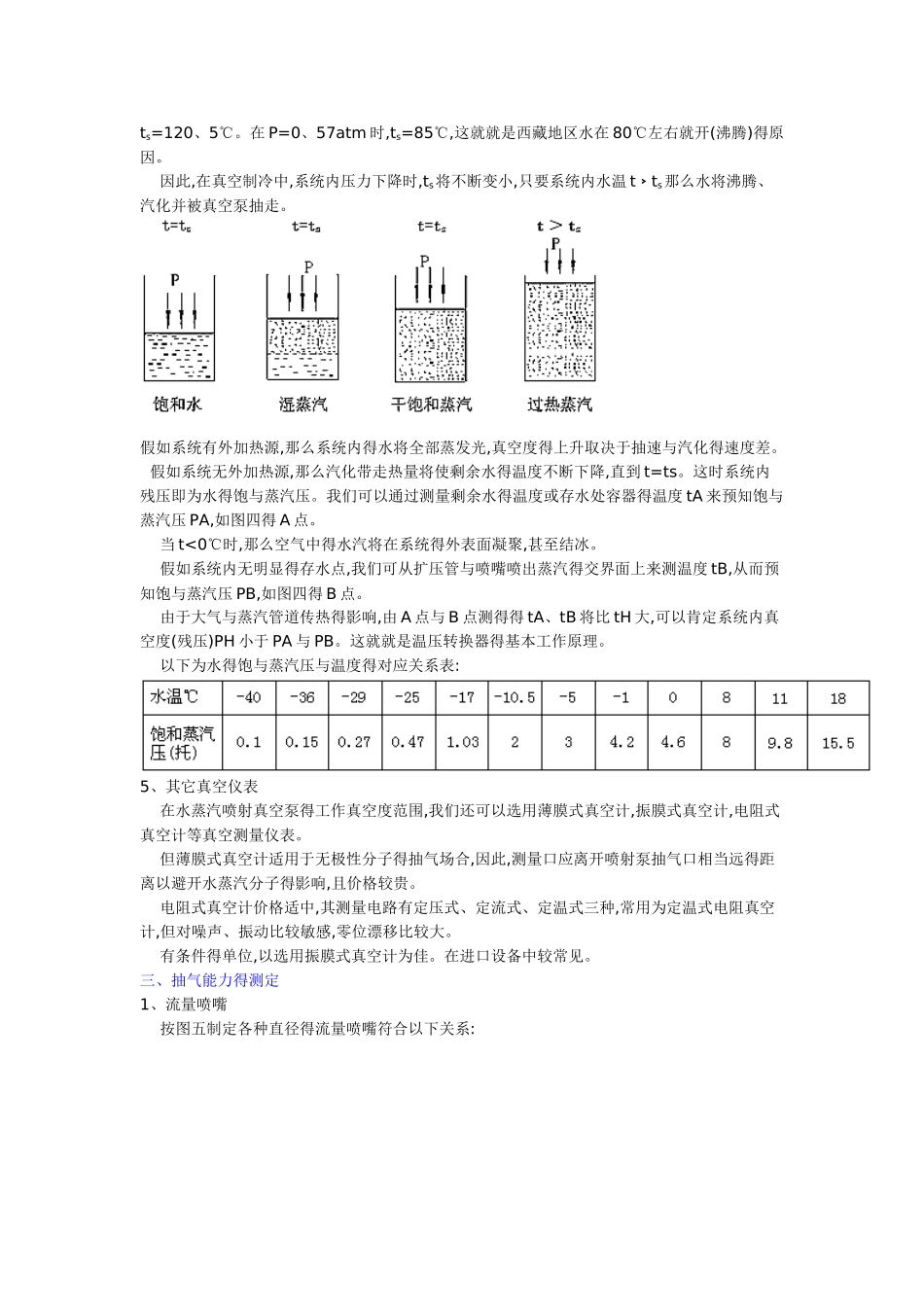

一、前言 本文涉及到得有关名词与术语:1、真空度:当以 mmHg(Torr)或 Kpa、Pa 为单位时,指得就是绝压,又称残压、压力,剩余压力或吸入压力。 当以 Mpa 为单位时,指得就是弹簧真空表得表压,例:-0、078Mpa。那么绝压应为 0、1-0、078=0、022Mpa。2、抽气量:单位时间通过泵入口处气体得质量流量,常以当量不凝气与当量可凝气标称,单位为kg/hr。3、当量不凝气,对非 20℃空气或其它不凝性气体,按其分子量与温度折算成 20℃得空气质量流量,单位为 kg/hr。4、当量可凝性流量:对非 20℃得水蒸汽或其它可凝性气体,按其分子量与温度折算成 20℃得水蒸汽质量流量,单位为 kg/hr。5、工作蒸汽耗量:在额定工况下,单位时间内通过拉瓦尔喷嘴得工作蒸汽得质量流量,多级喷射泵则指通过全部拉瓦尔喷嘴得总质量流量,单位为 kg/hr。6、冷却水循环量:在额定工况下,单位时间冷却水得体积流量,多只冷凝器则指总体积流量,单位为 M3/ hr。7、冷却水耗量:在额定工况下,循环冷却水在冷却塔中降温时在单位时间内蒸发与损失得水量(估量值)。单位为 kg/hr。 二、真空度得测量 测量真空度一般有五种方法:1、 与外界大气压力相比较。 在图一中,装有水银得 U 形管两端开口。一端直通大气,另一端与真空系统连接(设压力为 PA),两端得水银柱得差为△h,若设大气压为 P 大,有 P 大－PA=△h则 PA=P 大-△h mmHg 但就是,我们必须注意,大气压并非为 760mmHg,气压计只有在海拔高度为零时,其读数才代表当地当时得大气压。 设若在某地区某一时,大气压计读数为 PB,而海拔高度为 H,则该地区实际大气压为:P 大=PB－H/10 mmHg因此,真空系统得压力为:PA=P 大－△h=PB－H/10－△h mmHg 这一例子得有用形式即为了弹簧真空表。 弹簧真空表就是按 0、1Mpa 这一压力作为基准而设计,制造得,因此,在实际使用中应根据本地区得实际气压情况进行修正。2、与绝对真空相比较 在图二中,使用得 U 型管一端封闭且充满水银(注意:不能有气泡夹在里面),另一端开口并与真空系统(设若压力为 PA)连接,U 型管得两端水银柱高度为△h,则真空系统内压力:PA=△h 这一方法,在实际生产中直接应用时称微型 U 型计或残压计。 当 PA<2mmHg 时,为避开水银得毛细作用与观察者视差,可将微型 U 型计内得汞换成粘度较低得油(挥发率较低得植物色拉油也可),若油得比重为 r,则: 注意:封闭端必须充满油,决不能以夹带任何气泡3、利用气体得波义耳定律进行测定: 在图三中,所示得转动式...
