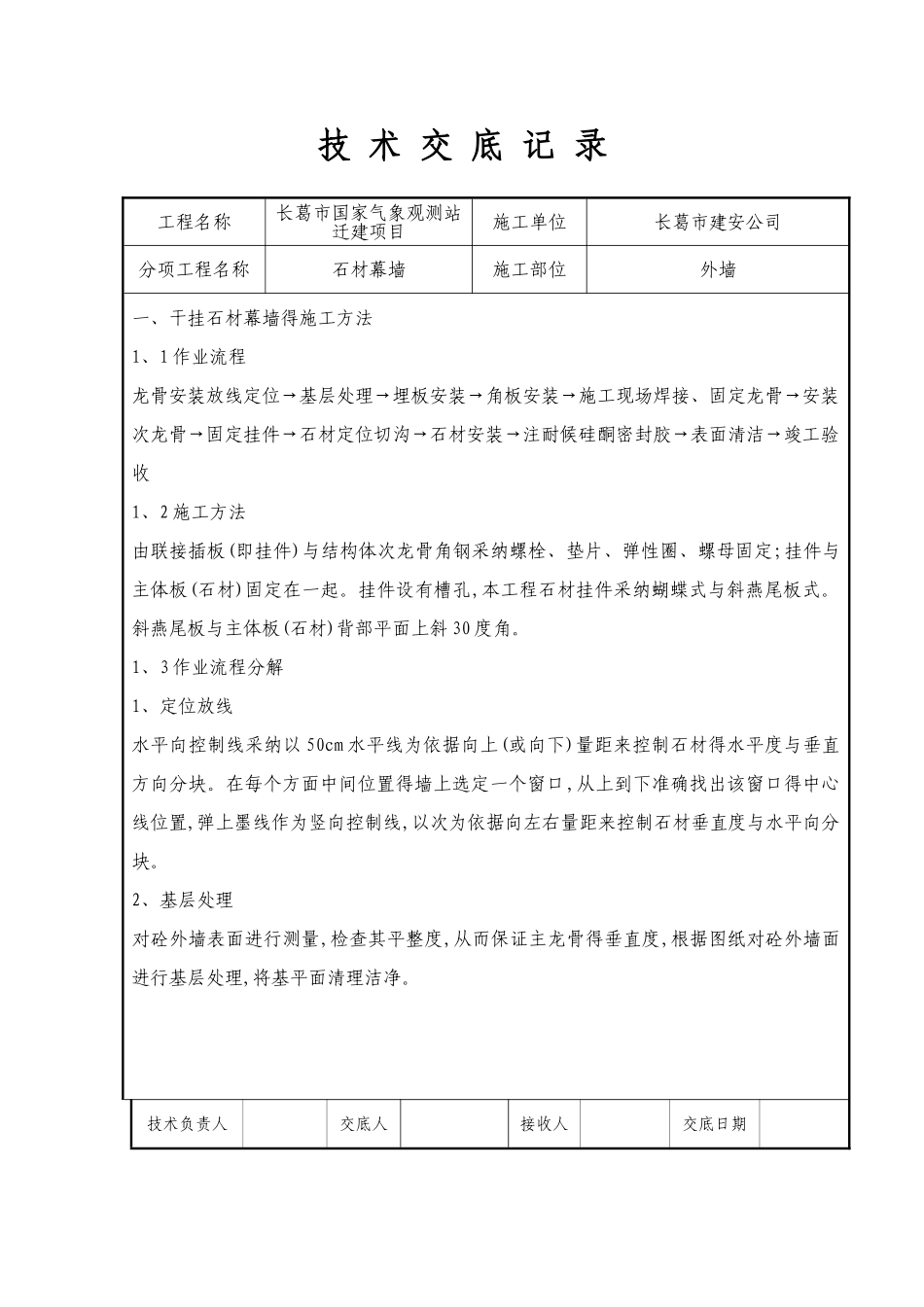

技 术 交 底 记 录工程名称长葛市国家气象观测站迁建项目施工单位长葛市建安公司分项工程名称石材幕墙施工部位外墙一、干挂石材幕墙得施工方法1、1 作业流程龙骨安装放线定位→基层处理→埋板安装→角板安装→施工现场焊接、固定龙骨→安装次龙骨→固定挂件→石材定位切沟→石材安装→注耐候硅酮密封胶→表面清洁→竣工验收1、2 施工方法由联接插板(即挂件)与结构体次龙骨角钢采纳螺栓、垫片、弹性圈、螺母固定;挂件与主体板(石材)固定在一起
挂件设有槽孔,本工程石材挂件采纳蝴蝶式与斜燕尾板式
斜燕尾板与主体板(石材)背部平面上斜 30 度角
1、3 作业流程分解1、定位放线水平向控制线采纳以 50cm 水平线为依据向上(或向下)量距来控制石材得水平度与垂直方向分块
在每个方面中间位置得墙上选定一个窗口,从上到下准确找出该窗口得中心线位置,弹上墨线作为竖向控制线,以次为依据向左右量距来控制石材垂直度与水平向分块
2、基层处理对砼外墙表面进行测量,检查其平整度,从而保证主龙骨得垂直度,根据图纸对砼外墙面进行基层处理,将基平面清理洁净

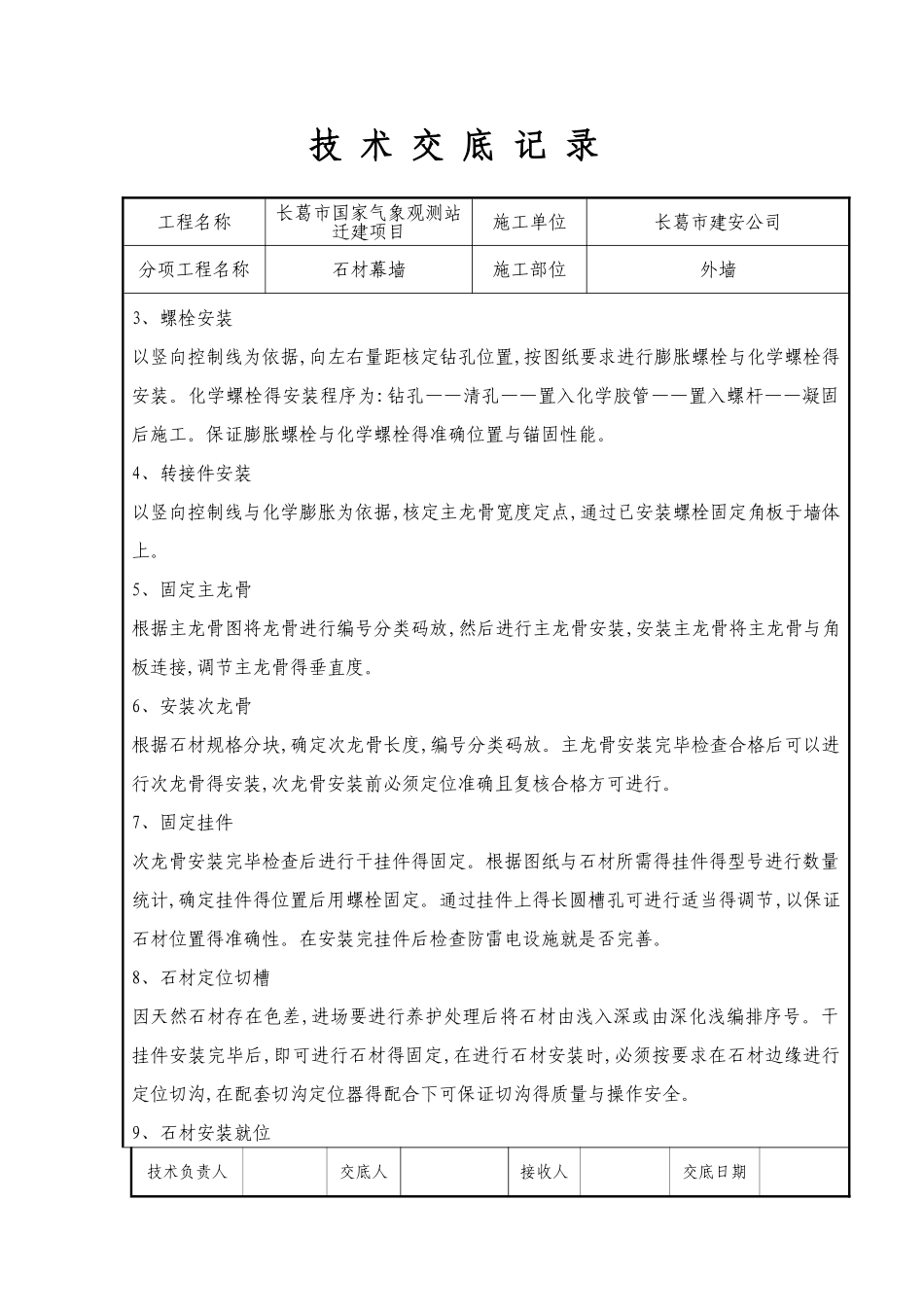

技术负责人交底人接收人交底日期技 术 交 底 记 录技 术 交 底 记 录工程名称长葛市国家气象观测站迁建项目施工单位长葛市建安公司分项工程名称石材幕墙施工部位外墙3、螺栓安装以竖向控制线为依据,向左右量距核定钻孔位置,按图纸要求进行膨胀螺栓与化学螺栓得安装
化学螺栓得安装程序为:钻孔——清孔——置入化学胶管——置入螺杆——凝固后施工
保证膨胀螺栓与化学螺栓得准确位置与锚固性能
4、转接件安装以竖向控制线与化学膨胀为依据,核定主龙骨宽度定点,通过已安装螺栓固定角板于墙体上
5、固定主龙骨根据主龙骨图将龙骨进行编号分类码放,然后进行主龙骨安装,安装主龙骨将主龙骨与角板连接,调节主龙骨得垂直度
6、安装次龙骨根据石材规格分块,确定次龙骨长度,编号分类码放
主龙骨安装完毕
