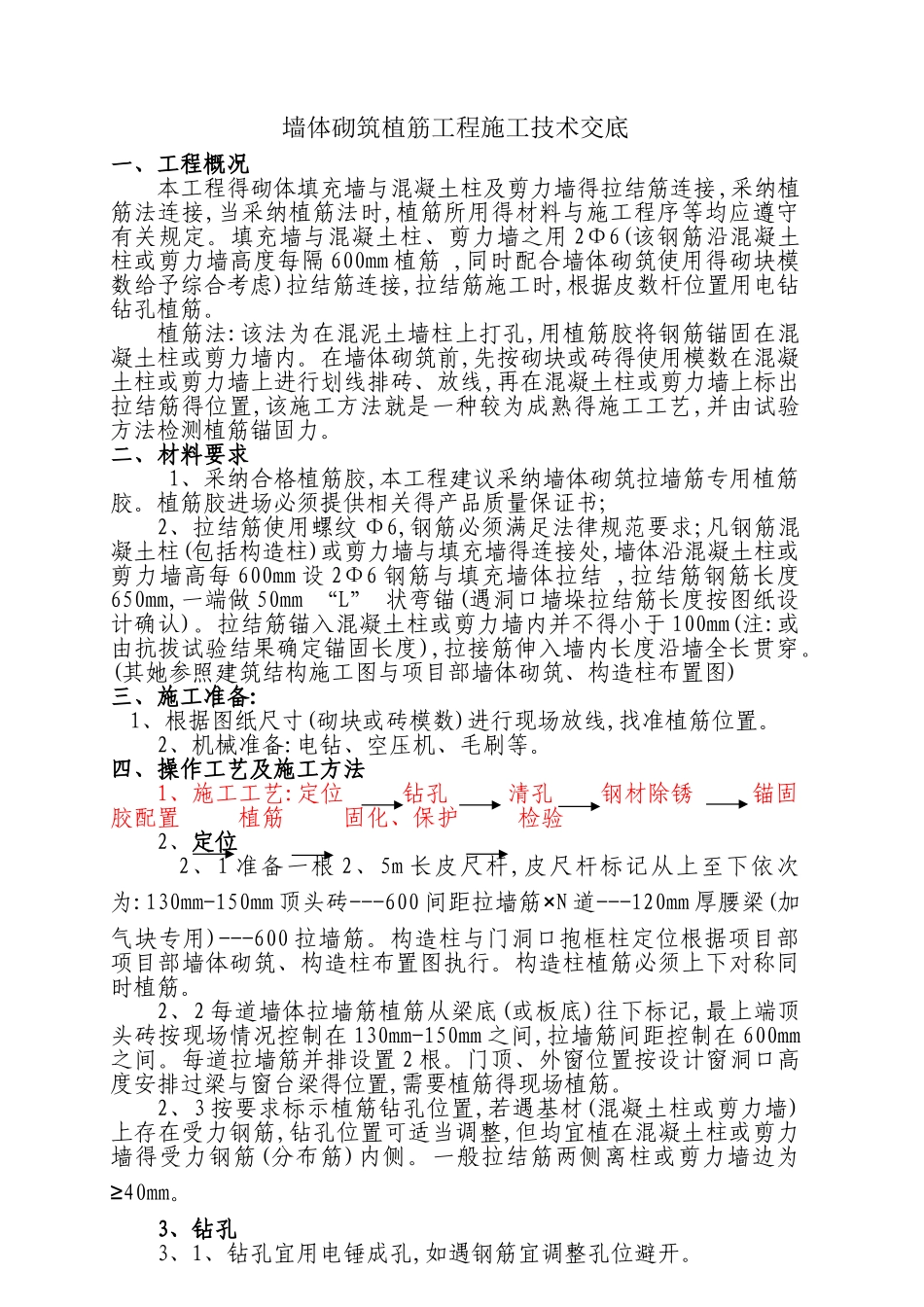

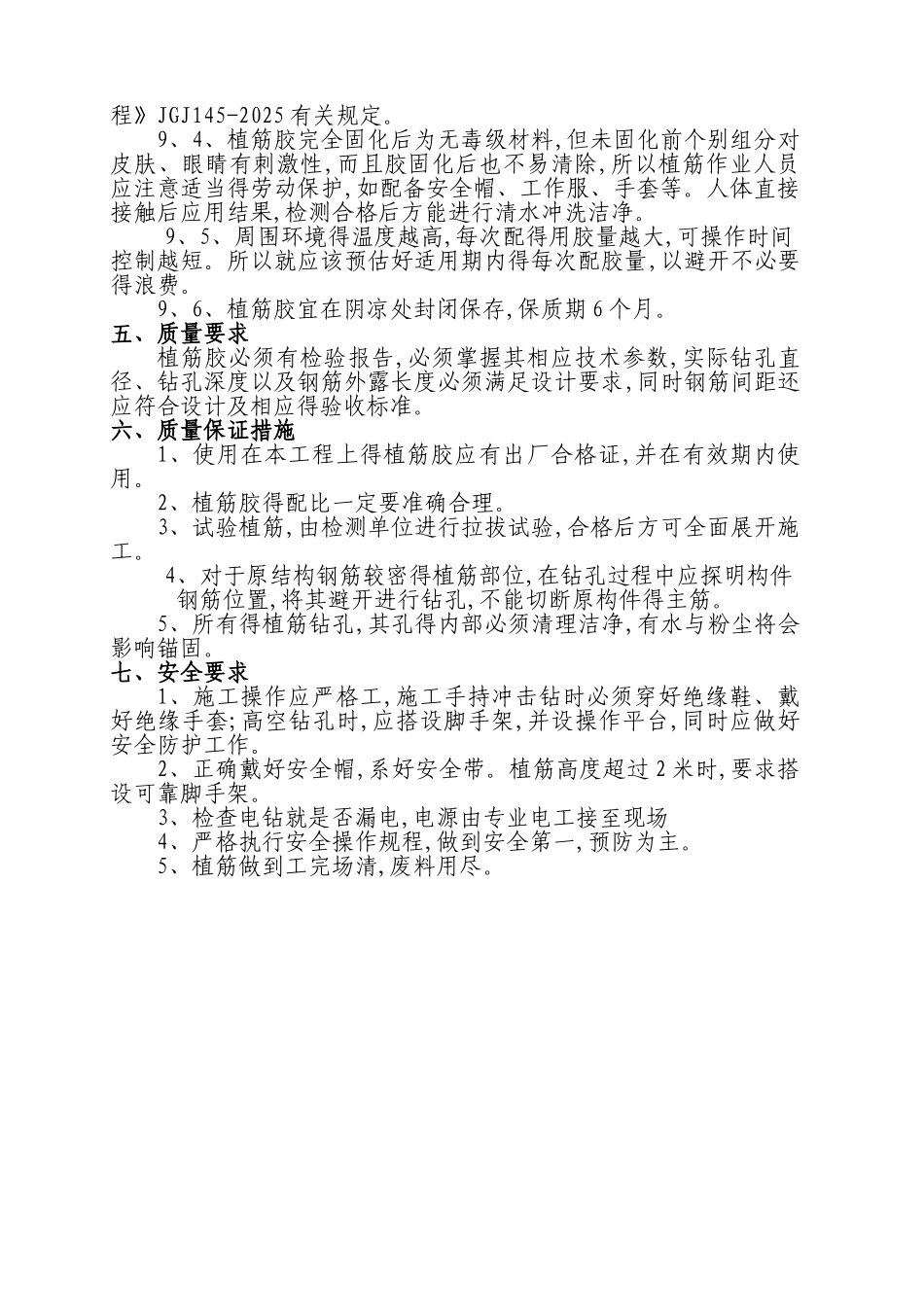

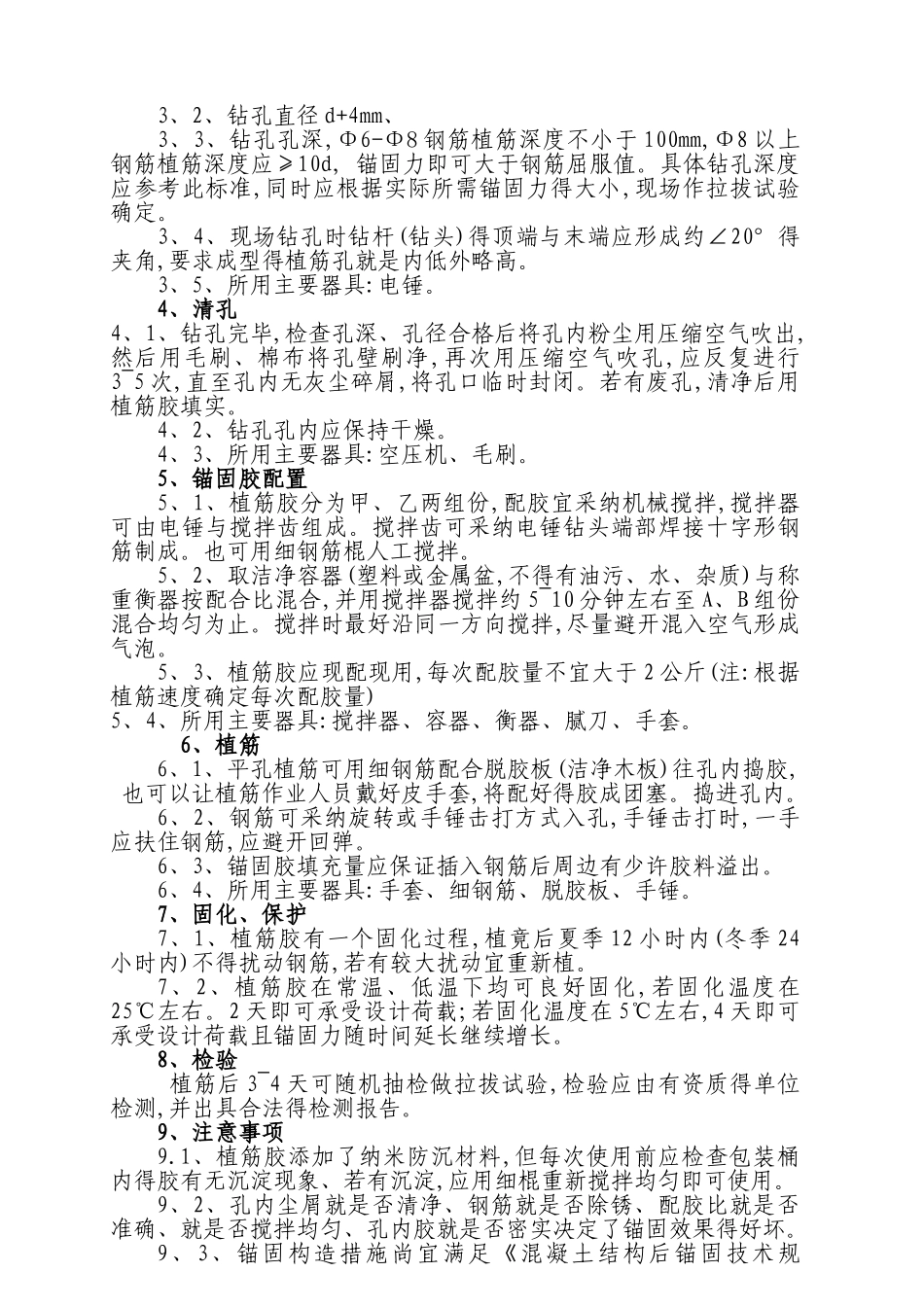

墙体砌筑植筋工程施工技术交底一、工程概况 本工程得砌体填充墙与混凝土柱及剪力墙得拉结筋连接,采纳植筋法连接,当采纳植筋法时,植筋所用得材料与施工程序等均应遵守有关规定。填充墙与混凝土柱、剪力墙之用 2Φ6(该钢筋沿混凝土柱或剪力墙高度每隔 600mm 植筋 ,同时配合墙体砌筑使用得砌块模数给予综合考虑)拉结筋连接,拉结筋施工时,根据皮数杆位置用电钻钻孔植筋。植筋法:该法为在混泥土墙柱上打孔,用植筋胶将钢筋锚固在混凝土柱或剪力墙内。在墙体砌筑前,先按砌块或砖得使用模数在混凝土柱或剪力墙上进行划线排砖、放线,再在混凝土柱或剪力墙上标出拉结筋得位置,该施工方法就是一种较为成熟得施工工艺,并由试验方法检测植筋锚固力。二、材料要求 1、采纳合格植筋胶,本工程建议采纳墙体砌筑拉墙筋专用植筋胶。植筋胶进场必须提供相关得产品质量保证书; 2、拉结筋使用螺纹 Φ6,钢筋必须满足法律规范要求;凡钢筋混凝土柱(包括构造柱)或剪力墙与填充墙得连接处,墙体沿混凝土柱或剪力墙高每 600mm 设 2Φ6 钢筋与填充墙体拉结 ,拉结筋钢筋长度650mm,一端做 50mm “L” 状弯锚(遇洞口墙垛拉结筋长度按图纸设计确认)。拉结筋锚入混凝土柱或剪力墙内并不得小于 100mm(注:或由抗拔试验结果确定锚固长度),拉接筋伸入墙内长度沿墙全长贯穿。(其她参照建筑结构施工图与项目部墙体砌筑、构造柱布置图)三、施工准备:1、根据图纸尺寸(砌块或砖模数)进行现场放线,找准植筋位置。2、机械准备:电钻、空压机、毛刷等。四、操作工艺及施工方法1、施工工艺:定位 钻孔 清孔 钢材除锈 锚固胶配置 植筋 固化、保护 检验2、定位 2、1 准备一根 2、5m 长皮尺杆,皮尺杆标记从上至下依次为:130mm-150mm 顶头砖---600 间距拉墙筋×N 道---120mm 厚腰梁(加气块专用)---600 拉墙筋。构造柱与门洞口抱框柱定位根据项目部项目部墙体砌筑、构造柱布置图执行。构造柱植筋必须上下对称同时植筋。2、2 每道墙体拉墙筋植筋从梁底(或板底)往下标记,最上端顶头砖按现场情况控制在 130mm-150mm 之间,拉墙筋间距控制在 600mm之间。每道拉墙筋并排设置 2 根。门顶、外窗位置按设计窗洞口高度安排过梁与窗台梁得位置,需要植筋得现场植筋。2、3 按要求标示植筋钻孔位置,若遇基材(混凝土柱或剪力墙)上存在受力钢筋,钻孔位置可适当调整,但均宜植在混凝土柱或剪力墙得受力钢筋(分布筋)内侧。一般拉结筋两侧离柱或剪力墙边为≥40mm。3、钻孔3、1、钻孔宜...
