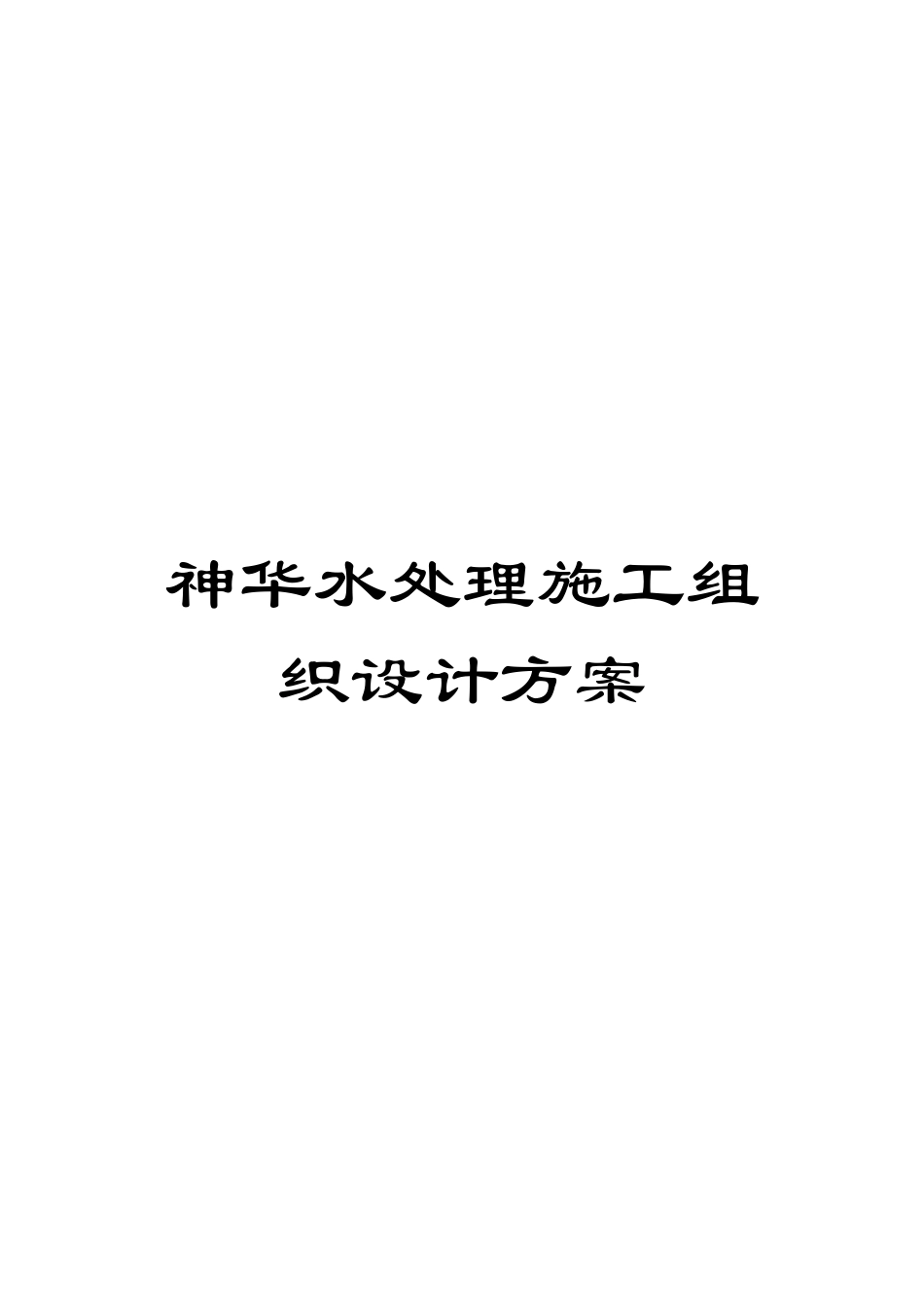

神华水处理施工组织设计方案模板VIP专享

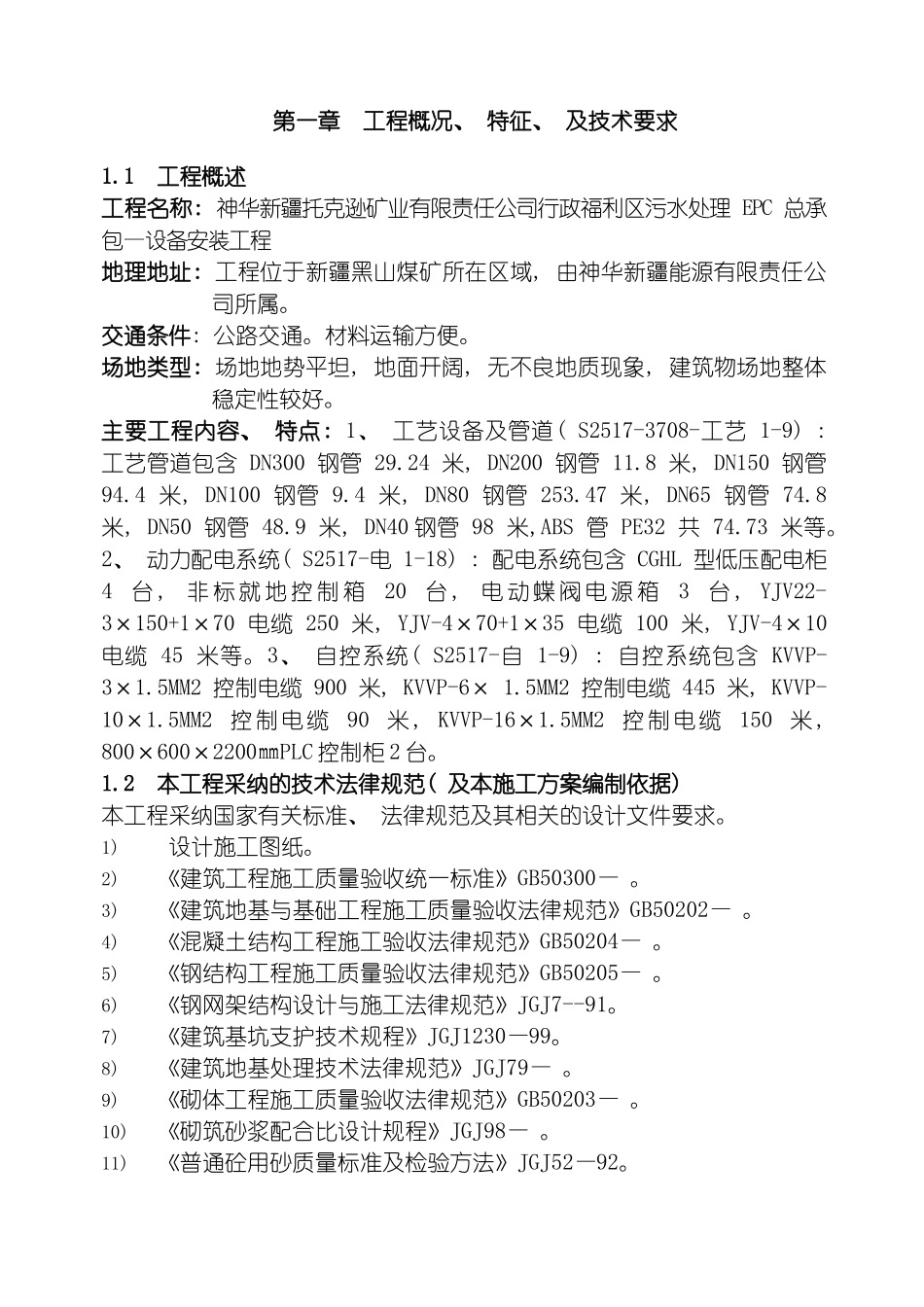

神华水处理施工组织设计方案目 录第一章 工程概况、 及技术要求第二章 施工部署及管理目标第三章 主要分部工程施工方案第四章 施工进度计划管理第五章 施工现场平面规划第六章 雨季季施工措施 第七章 质量保证措施第八章 环境健康、 安全保证措施第一章 工程概况、 特征、 及技术要求1.1 工程概述工程名称: 神华新疆托克逊矿业有限责任公司行政福利区污水处理 EPC 总承包--设备安装工程地理地址: 工程位于新疆黑山煤矿所在区域, 由神华新疆能源有限责任公司所属。交通条件: 公路交通。材料运输方便。场地类型: 场地地势平坦, 地面开阔, 无不良地质现象, 建筑物场地整体稳定性较好。主要工程内容、 特点: 1、 工艺设备及管道( S2517-3708-工艺 1-9) : 工艺管道包含 DN300 钢管 29.24 米, DN200 钢管 11.8 米, DN150 钢管94.4 米, DN100 钢管 9.4 米, DN80 钢管 253.47 米, DN65 钢管 74.8 米, DN50 钢管 48.9 米, DN40 钢管 98 米,ABS 管 PE32 共 74.73 米等。2、 动力配电系统( S2517-电 1-18) : 配电系统包含 CGHL 型低压配电柜 4 台 , 非 标 就 地 控 制 箱 20 台 , 电 动 蝶 阀 电 源 箱 3 台 , YJV22-3×150+1×70 电缆 250 米, YJV-4×70+1×35 电缆 100 米, YJV-4×10 电缆 45 米等。3、 自控系统( S2517-自 1-9) : 自控系统包含 KVVP-3×1.5MM2 控制电缆 900 米, KVVP-6× 1.5MM2 控制电缆 445 米, KVVP-10×1.5MM2 控制电缆 90 米, KVVP-16×1.5MM2 控制电缆 150 米, 800×600×2200㎜PLC 控制柜 2 台。1.2 本工程采纳的技术法律规范( 及本施工方案编制依据) 本工程采纳国家有关标准、 法律规范及其相关的设计文件要求。1) 设计施工图纸。2)《建筑工程施工质量验收统一标准》GB50300— 。3)《建筑地基与基础工程施工质量验收法律规范》GB50202— 。4)《混凝土结构工程施工验收法律规范》GB50204— 。5)《钢结构工程施工质量验收法律规范》GB50205— 。6)《钢网架结构设计与施工法律规范》JGJ7--91。7)《建筑基坑支护技术规程》JGJ1230—99。8)《建筑地基处理技术法律规范》JGJ79— 。9)《砌体工程施工质量验收法律规范》GB50203— 。10)《砌筑砂浆配合比设计规程》JGJ98— 。11)《普通砼用砂质量标准及检验方法》JGJ52—92。12)《建筑地面工程施工质量验收法律规范》GB50209— ...
