管线测量方案

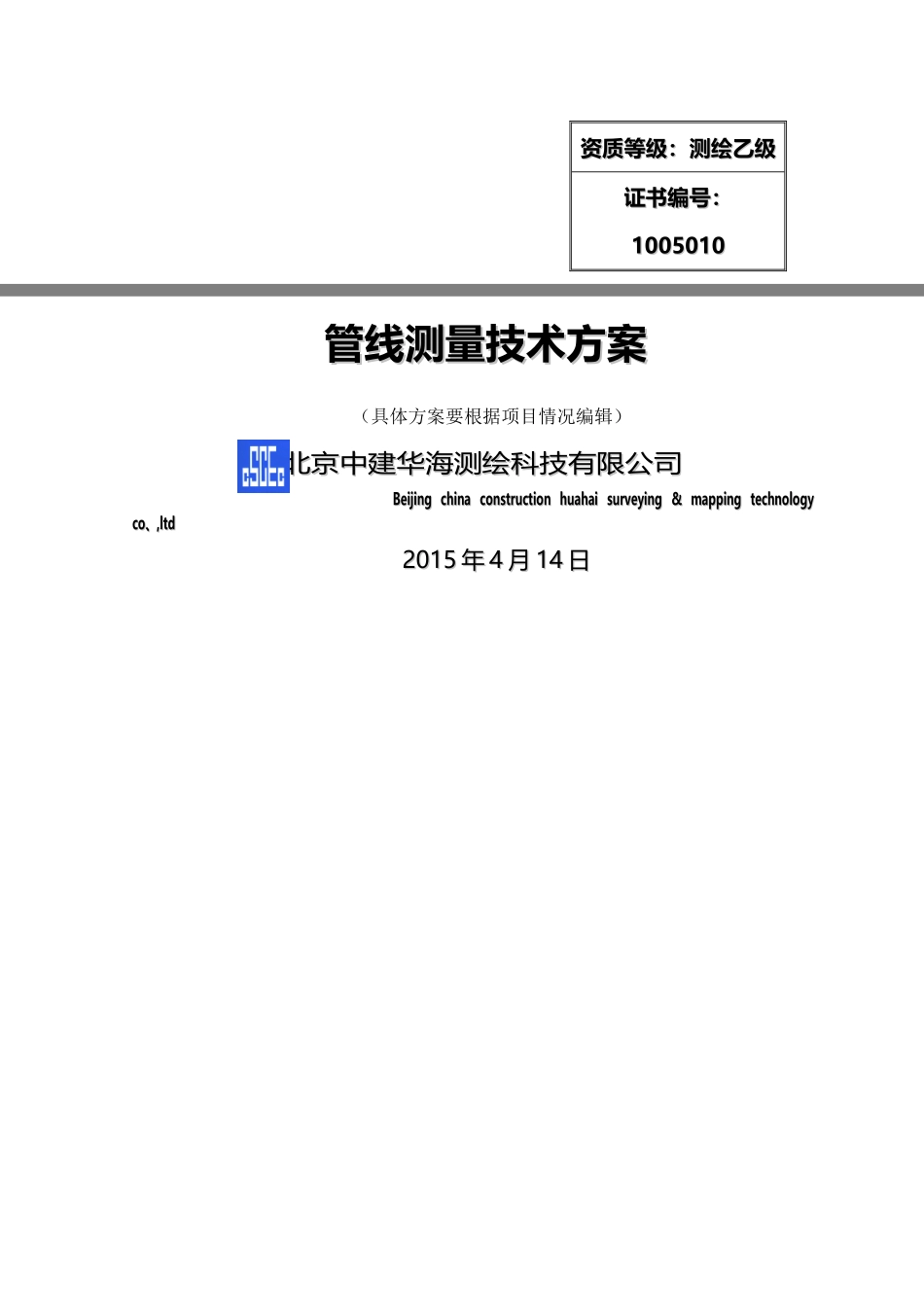

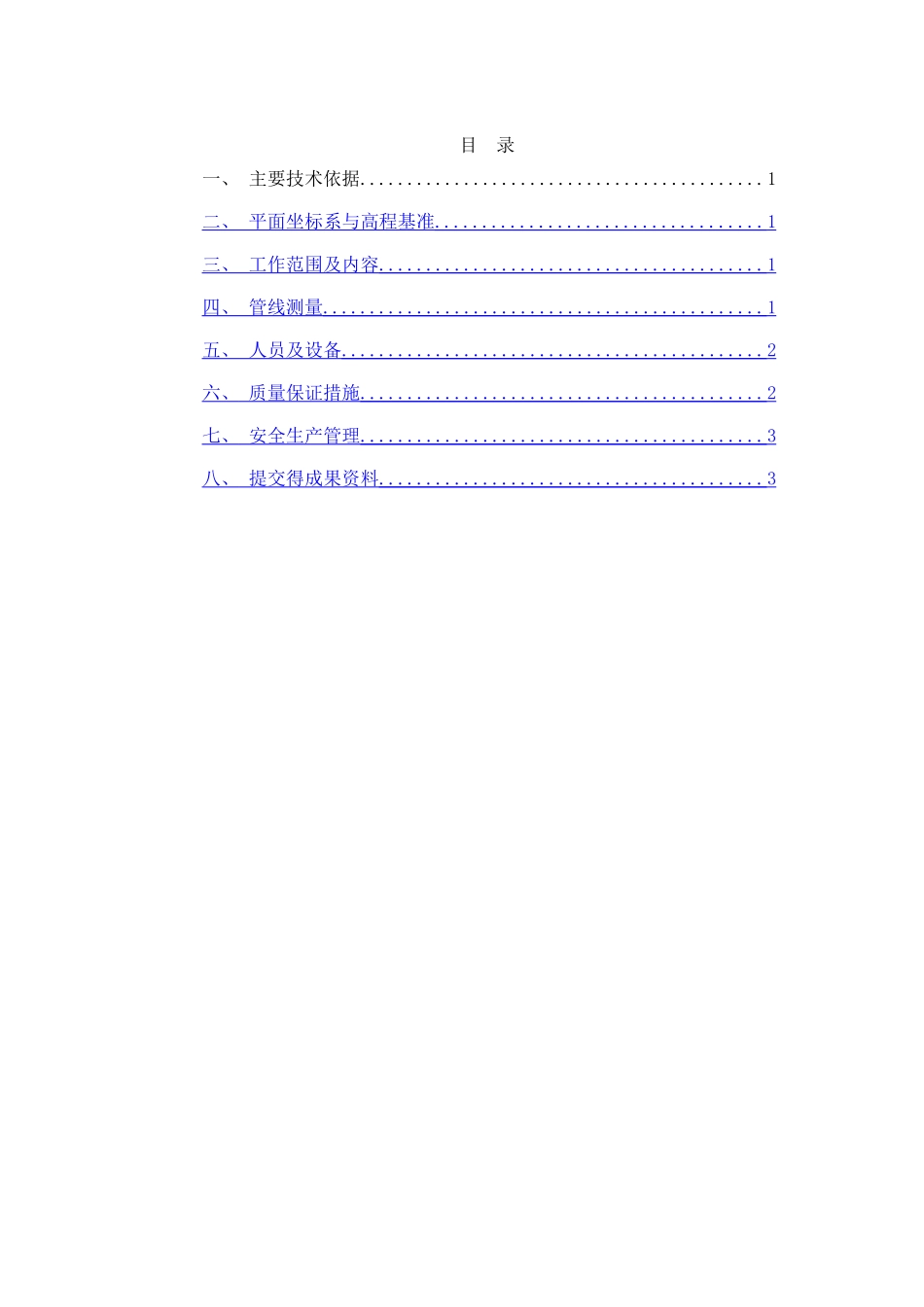

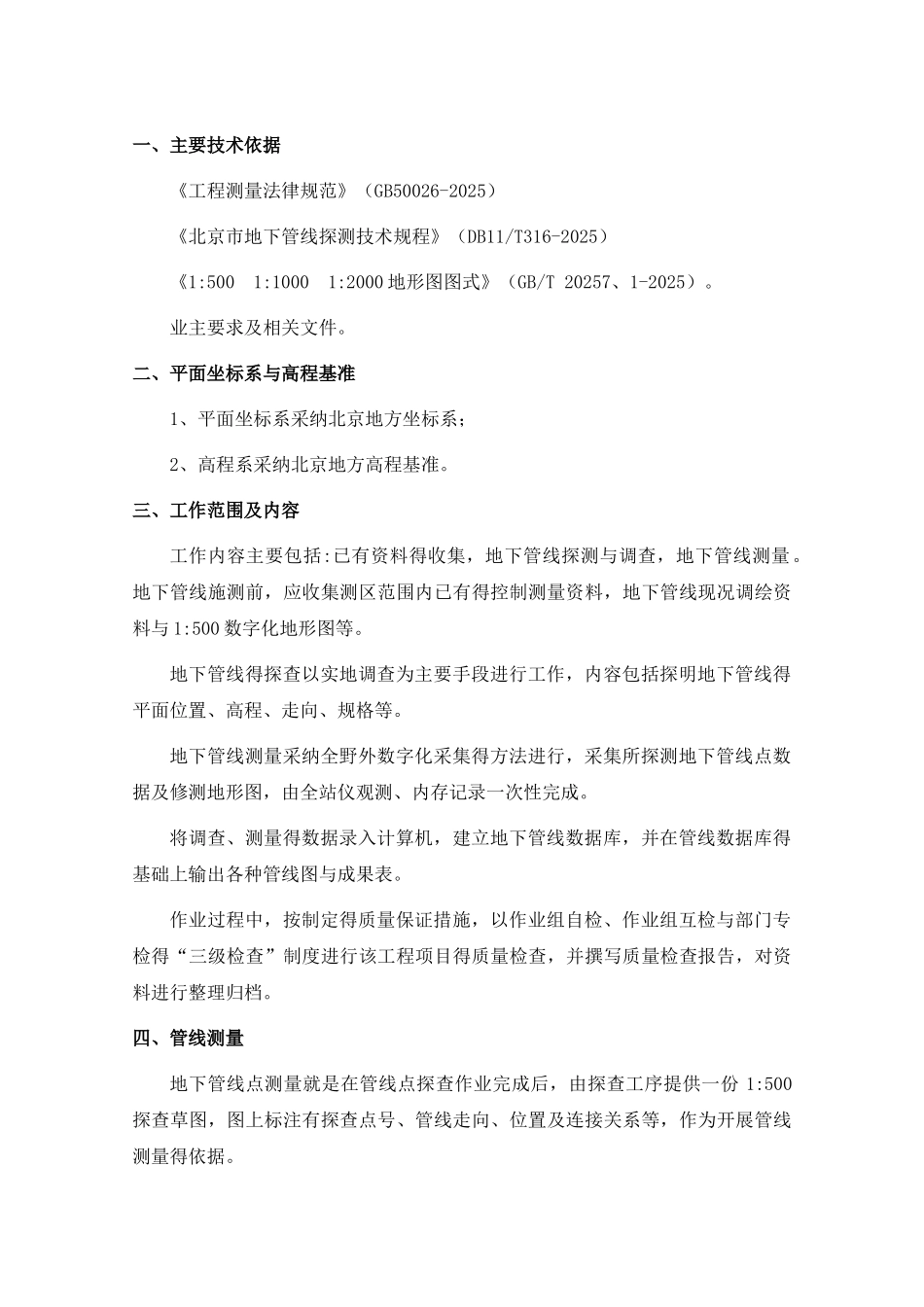

资质等级：测绘乙级资质等级：测绘乙级证书编号：证书编号：10050101005010 管线测量技术方案管线测量技术方案（具体方案要根据项目情况编辑）北京中建华海测绘科技有限公司北京中建华海测绘科技有限公司Beijing china construction huahai surveying Beijing china construction huahai surveying && mapping technology mapping technology coco、、,ltd,ltd20152015 年年 44 月月 1414 日日目 录一、 主要技术依据...........................................1二、 平面坐标系与高程基准 ................................... 1 三、 工作范围及内容 ......................................... 1 四、 管线测量 ............................................... 1 五、 人员及设备 ............................................. 2 六、 质量保证措施 ........................................... 2 七、 安全生产管理 ........................................... 3 八、 提交得成果资料 ......................................... 3 一、主要技术依据《工程测量法律规范》（GB50026-2025）《北京市地下管线探测技术规程》（DB11/T316-2025）《1:500 1:1000 1:2000 地形图图式》（GB/T 20257、1-2025）。业主要求及相关文件。二、平面坐标系与高程基准1、平面坐标系采纳北京地方坐标系；2、高程系采纳北京地方高程基准。三、工作范围及内容工作内容主要包括:已有资料得收集，地下管线探测与调查，地下管线测量。地下管线施测前，应收集测区范围内已有得控制测量资料，地下管线现况调绘资料与 1:500 数字化地形图等。地下管线得探查以实地调查为主要手段进行工作，内容包括探明地下管线得平面位置、高程、走向、规格等。地下管线测量采纳全野外数字化采集得方法进行，采集所探测地下管线点数据及修测地形图，由全站仪观测、内存记录一次性完成。将调查、测量得数据录入计算机，建立地下管线数据库，并在管线数据库得基础上输出各种管线图与成果表。作业过程中，按制定得质量保证措施，以作业组自检、作业组互检与部门专检得“三级检查”制度进行该工程项目得质量检查，并撰写质量检查报告，对资料进行整理归档。四、管线测量地下管线点测量就是在管线点探查作业完成后，由探查工序提供一份 1:500探查草图，图上标注有探查点号、管线走向、位置及连接关系等，作为开展管线测量...
