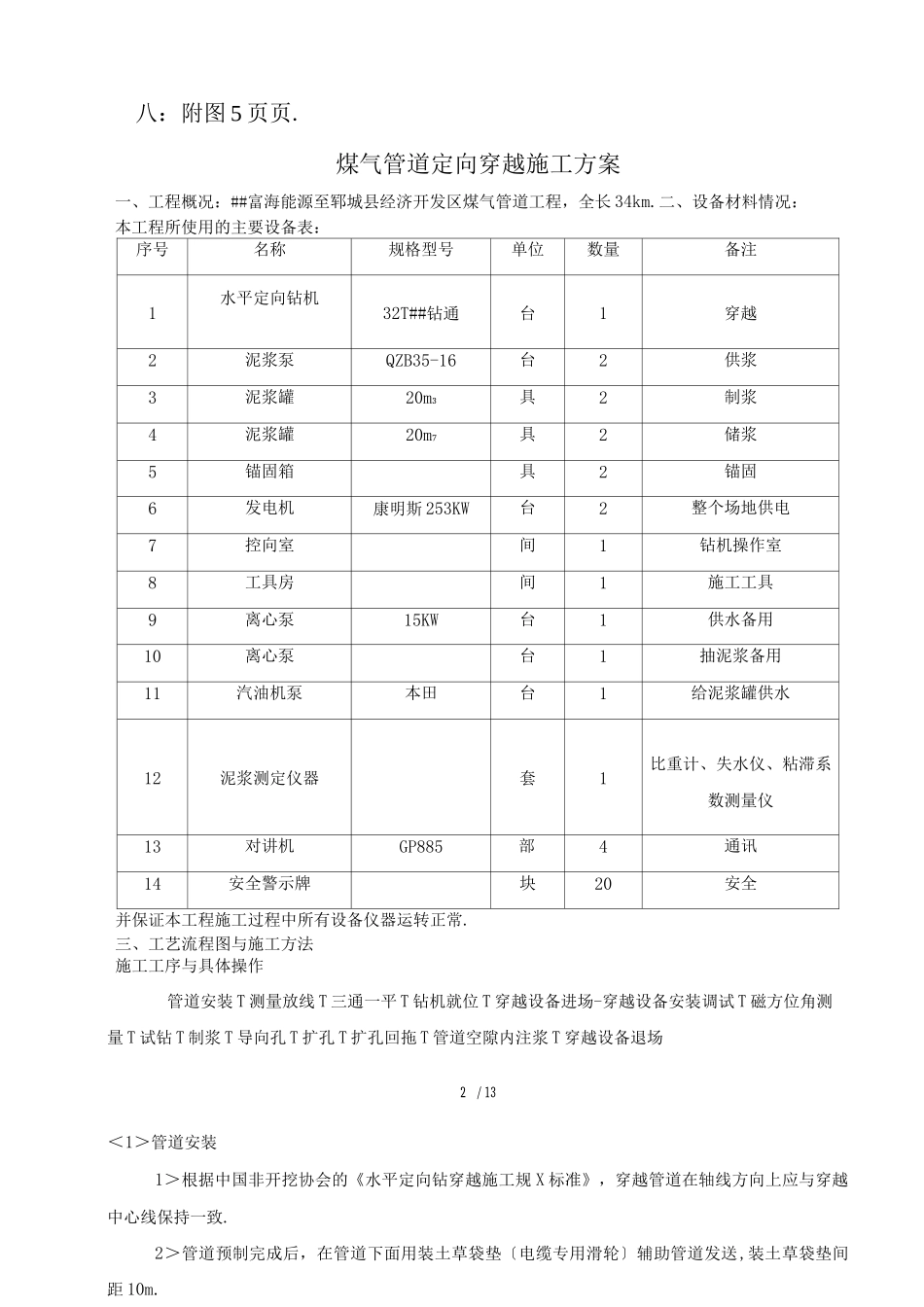

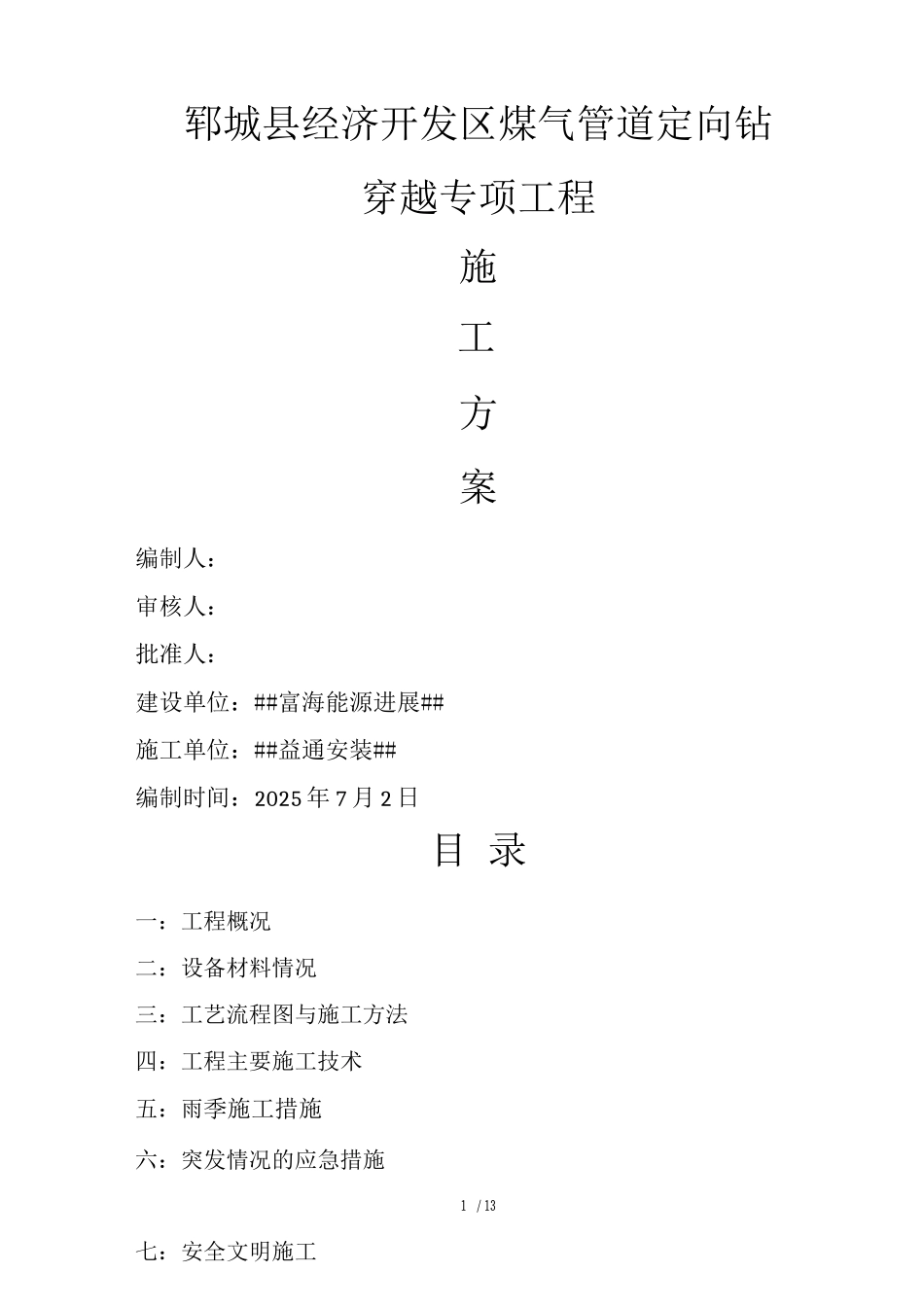

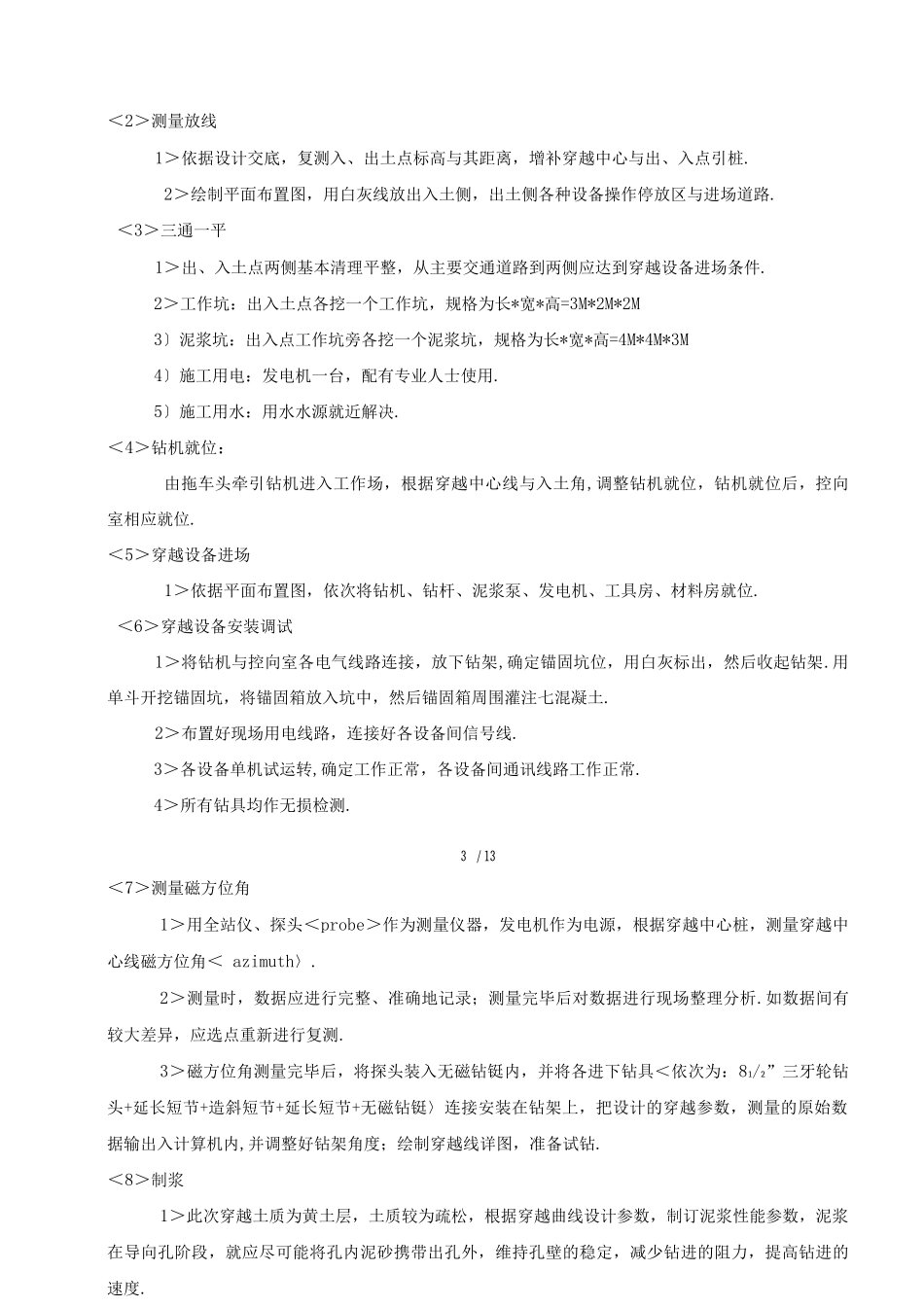

郓城县经济开发区煤气管道定向钻穿越专项工程施工方案编制人：审核人：批准人：建设单位：##富海能源进展##施工单位：##益通安装##编制时间：2025 年 7 月 2 日目 录一：工程概况二：设备材料情况三：工艺流程图与施工方法四：工程主要施工技术五：雨季施工措施六：突发情况的应急措施1 / 13七：安全文明施工八：附图 5 页页.煤气管道定向穿越施工方案一、工程概况：##富海能源至郓城县经济开发区煤气管道工程，全长 34km.二、设备材料情况：本工程所使用的主要设备表：序号名称规格型号单位数量备注1水平定向钻机32T##钻通台1穿越2泥浆泵QZB35-16台2供浆3泥浆罐20m3具2制浆4泥浆罐20m7具2储浆5锚固箱具2锚固6发电机康明斯 253KW台2整个场地供电7控向室间1钻机操作室8工具房间1施工工具9离心泵15KW台1供水备用10离心泵台1抽泥浆备用11汽油机泵本田台1给泥浆罐供水12泥浆测定仪器套1比重计、失水仪、粘滞系数测量仪13对讲机GP885部4通讯14安全警示牌块20安全并保证本工程施工过程中所有设备仪器运转正常.三、工艺流程图与施工方法施工工序与具体操作管道安装 T 测量放线 T 三通一平 T 钻机就位 T 穿越设备进场-穿越设备安装调试 T 磁方位角测量 T 试钻 T 制浆 T 导向孔 T 扩孔 T 扩孔回拖 T 管道空隙内注浆 T 穿越设备退场2 / 13＜1＞管道安装1＞根据中国非开挖协会的《水平定向钻穿越施工规 X 标准》，穿越管道在轴线方向上应与穿越中心线保持一致.2＞管道预制完成后，在管道下面用装土草袋垫〔电缆专用滑轮〕辅助管道发送,装土草袋垫间距 10m.＜2＞测量放线1＞依据设计交底，复测入、出土点标高与其距离，增补穿越中心与出、入点引桩.2＞绘制平面布置图，用白灰线放出入土侧，出土侧各种设备操作停放区与进场道路.＜3＞三通一平1＞出、入土点两侧基本清理平整，从主要交通道路到两侧应达到穿越设备进场条件.2＞工作坑：出入土点各挖一个工作坑，规格为长*宽*高=3M*2M*2M3〕泥浆坑：出入点工作坑旁各挖一个泥浆坑，规格为长*宽*高=4M*4M*3M4〕施工用电：发电机一台，配有专业人士使用.5〕施工用水：用水水源就近解决.＜4＞钻机就位：由拖车头牵引钻机进入工作场，根据穿越中心线与入土角,调整钻机就位，钻机就位后，控向室相应就位.＜5＞穿越设备进场1＞依据平面布置图，依次将钻机、钻杆、泥浆泵、发电机、工具房、材料房就位.＜6＞穿越设备安装调试1＞将钻机与控向室各电气线路连接，放下钻架,确定锚固...
