管道穿墙、穿板封堵施工方案

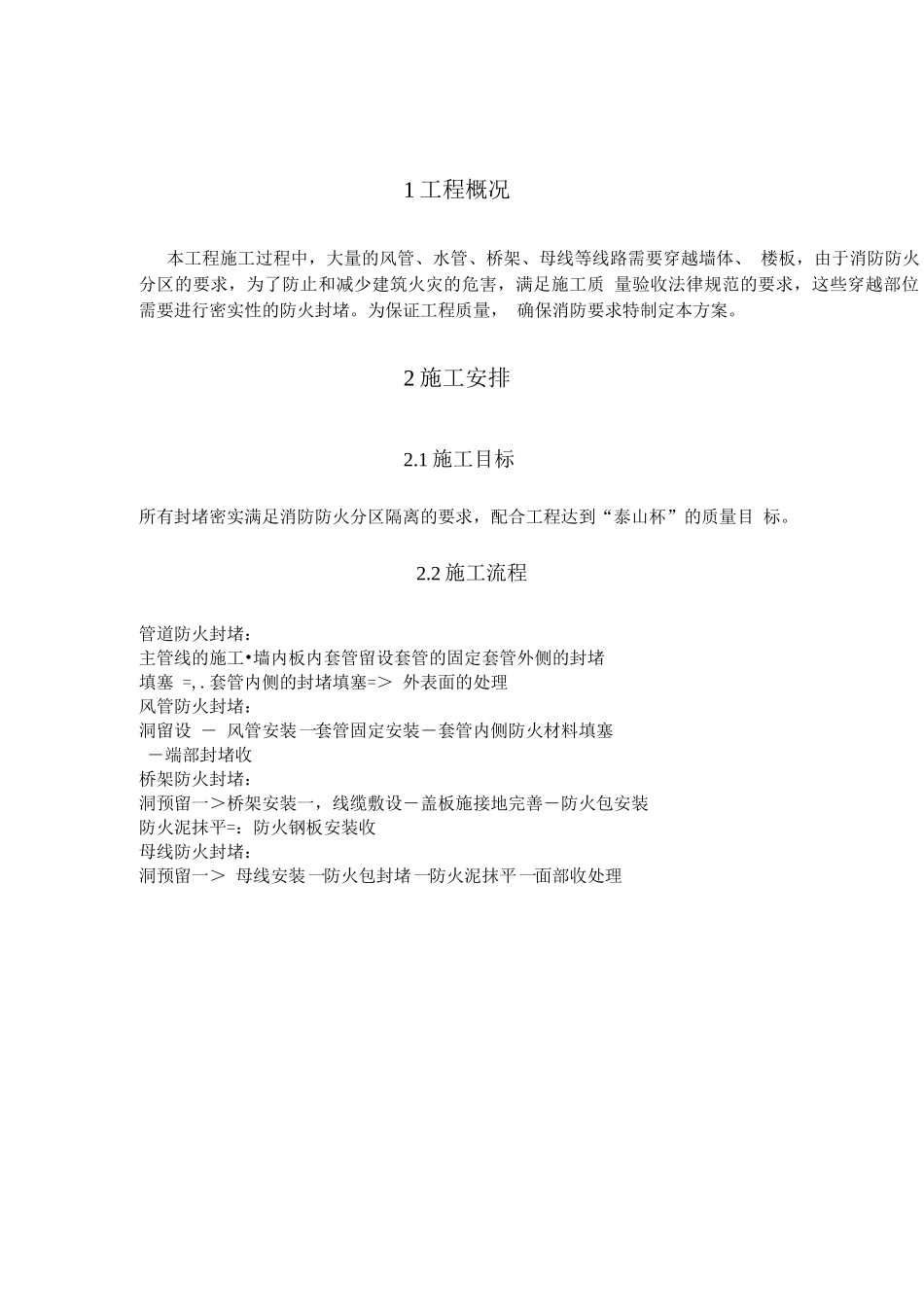

桥架、风管及水管防火封堵 施工方案1 工程概况 12 施工安排 1.2.1 施工目标 12.2 施工流程 13 施工工艺及主要技术要求 23.1 水管穿墙穿板的封堵 23.2 风管穿墙穿板的封堵 33.3 桥架穿墙穿板的封堵 104 施工计划4.1 施工进度计划 114.2 资源准备计划 1.5 保障措施5.1 质量保障措施 135.2 成品保护措施 1.5.3 安全施工措施 1.6 编制依据1 工程概况本工程施工过程中，大量的风管、水管、桥架、母线等线路需要穿越墙体、 楼板，由于消防防火分区的要求，为了防止和减少建筑火灾的危害，满足施工质 量验收法律规范的要求，这些穿越部位需要进行密实性的防火封堵。为保证工程质量， 确保消防要求特制定本方案。2 施工安排2.1 施工目标所有封堵密实满足消防防火分区隔离的要求，配合工程达到“泰山杯”的质量目 标。2.2 施工流程管道防火封堵：主管线的施工•墙内板内套管留设套管的固定套管外侧的封堵填塞 =,.套管内侧的封堵填塞=＞ 外表面的处理风管防火封堵：洞留设 ― 风管安装一套管固定安装―套管内侧防火材料填塞―端部封堵收桥架防火封堵：洞预留一＞桥架安装一，线缆敷设―盖板施接地完善―防火包安装防火泥抹平=：防火钢板安装收母线防火封堵：洞预留一＞ 母线安装一防火包封堵一防火泥抹平一面部收处理3 施工工艺及主要技术要求3.1 水管穿墙穿板的封堵3.1.1 水平方向套管封堵水平方向水管在安装的同时套装套管，套管的规格大于管道两个规格，管道安装 完毕后将套管固定完善，水平度、长度、位置要求满足法律规范要求，水平方向与管 道同心，长度须满足安装完毕后两侧端部与墙面完成面齐平。套管固定完毕后首 先进行套管与墙面之间的孔洞的修补，将套管与墙面间空隙密实填塞并抹平。套 管内侧使用防火岩棉密实填塞至端部与套管边沿平齐。套管内外侧封堵完毕后待 墙面粉刷完毕或墙面吸声墙体施工完毕后使用阻火圈在套管两侧封堵。如图 3.1.1-1 所示。阻火圈图 3.1.1-1 水管穿墙封堵示意图3.1.2 竖向套管封堵管道安装完毕，将套管进行固定，首先进行套管外侧的封堵，使用混凝土将套管 外侧的孔洞填实抹平，确保管道与套管同轴，套管内侧使用岩棉或橡塑保温棉填 塞密实，套管外侧围绕套管使用砂浆浇筑一圈承台，承台高度与套管高度一致， 厚度 20mm。承台表面与套管内侧表面使用防火泥收光抹平，表面刷涂标识色。 如图 3.1.2-1 所示。图 3.1.2-1 竖向套管防火封堵示意图3.2 风...
