管道顶进施工方案

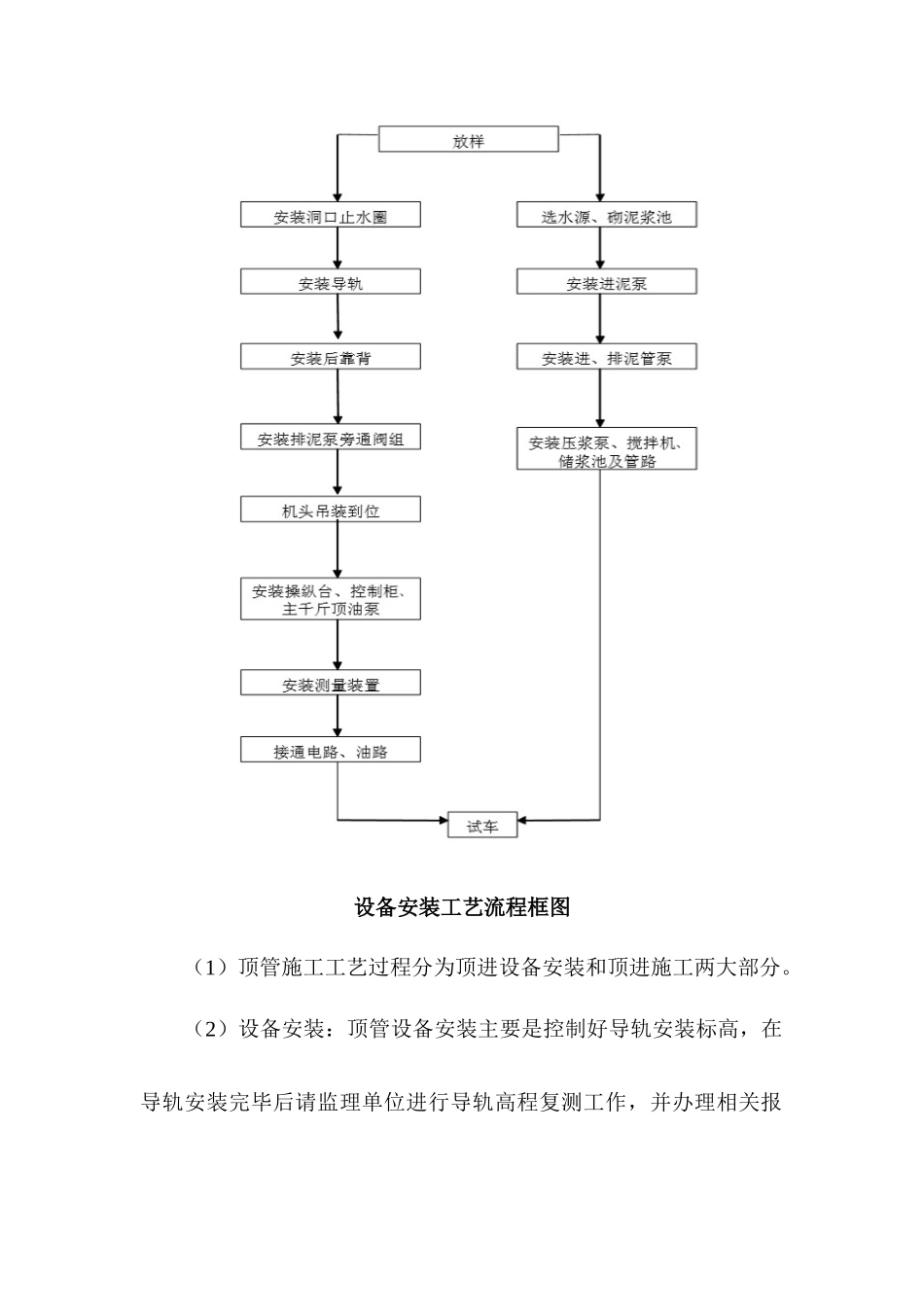

管道顶进施工方案1、顶管掘进机的选型本工程管道穿越砂层，粉砂层，根据这种情况，顶管机头选择泥水平衡顶管工具。对于管道穿越石质土层的地段，采纳气压平衡顶管。1.1、设备安装工艺流设备安装工艺流程框图（1）顶管施工工艺过程分为顶进设备安装和顶进施工两大部分。（2）设备安装：顶管设备安装主要是控制好导轨安装标高，在导轨安装完毕后请监理单位进行导轨高程复测工作，并办理相关报验手续。1.2、顶进施工工艺流程顶管施工工艺流程图1.3、顶管施工工艺原理泥水平衡顶管施工工艺原理如图：泥水平衡顶管施工工艺原理图1.4、顶管设备就位、安装、调试（1）安装导轨（2）导轨定位后必须稳固、正确，在顶进中承受各种负载时不移位、不变形、不沉降。（3）导轨安放前，应先复核管道中心位置。1.5、设置承压壁（1）承压壁应承受和传递全部顶力，必须具有足够的强度和刚 度，本工程承压壁的设计的承压能力为 4000-6500kN。（2）工作井在作承压壁时，将预留的洞口用砖封堵。安装另一侧承压壁时，可使已完成的管道承受顶力。为使承压壁受力均匀，在承压壁与井壁间浇筑找平的混凝土砂浆，砂浆强度宜在 100#左右。（3）承压壁的平面必须与顶进轴线相垂直，在顶进中随时检查，如有发现倾斜，则必须重新布置，以保证安全。1.6、安装主顶设备（1）主顶设备是指安装在承压壁前方，使顶管掘进机和管节向轴线方向顶进的加力组合装置。（2）数台千斤顶应共同作用，规格一致，行程同步，每台千斤顶的使用压力不大于额定压力，油路必须并联，每台千斤顶均备有独立的控制阀，千斤顶伸出的最大行程应小于油缸行程的 10cm 左右。（3）油泵站设置在距离主千斤顶的近处，油路安装应顺直，减少转角，接头不漏油，油泵站应在井口操作间内工作。油泵的最大工作压力不大于 32MPa,应检查限压阀、溢流阀和压力表等指示保护装置，安装完毕后必须进行试车，在顶进中应定时检查维护。（4）环形顶铁外径必须与管道直径一致，利用环的外部推动管节，为增加强度、刚度，可增加厚度和向内径方向的尺寸。马蹄形顶铁必须符合要求，刚度大，受力后不变形，相邻面垂直，排列不扭曲，不脱焊，与导轨的接触面必须平整。1.7、顶管掘进机的安装（1）顶管机的尺寸和结构应符合要求，在地面上对整机应作详细检查。（2）起重设备根据选择 20T 的汽车起重机，起吊前将钢丝绳试放到井内，确保钢丝绳够长度。起吊中应使用专用吊具，保证平稳、缓慢、严禁冲击、碰撞，并由专人指挥。（3）掘...
