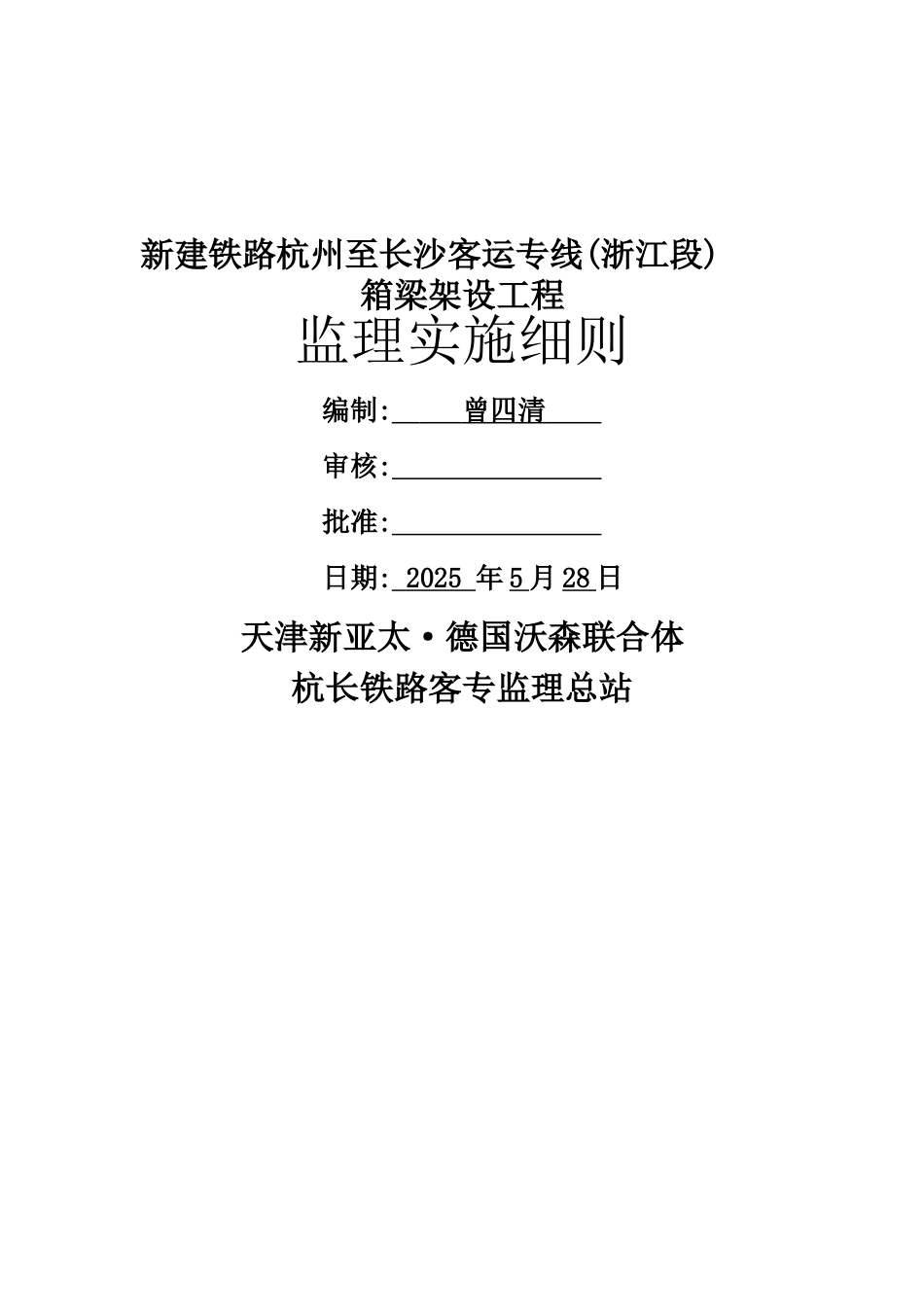

新建铁路杭州至长沙客运专线(浙江段)箱梁架设工程监理实施细则编制: 曾四清 审核: 批准: 日期: 2025 年 5 月 28 日天津新亚太·德国沃森联合体杭长铁路客专监理总站目 录 一、编制依据 ………………………………………………………………… 3二、工程慨况 ………………………………………………………………… 3三、工作流程 ………………………………………………………………… 4四、控制要点、………………………………………………………………… 4 1.对箱梁架设施工组织设计得审查 ……………………………………… 4 2.对大型提、运、架设备得审查 ………………………………………… 5 3.主要技术控制方法、措施与目标 ………………………………………、 5 3、1 成品梁入库检查 …………………………………………………… 5 3、2 成品梁交接 …………………………………………………………、 5 3、3 支座安装 ……………………………………………………………、 5 3、4 千斤顶支点反力控制 ………………………………………………… 6 3、5 支座重力灌浆 ………………………………………………………… 63、6 质量标准 ……………………………………………………………… 74、 箱梁吊装、移梁、运输 ………………………………………………… 7 5、 架桥机架梁流程 …………………………………………………………、 8 6、 安全保证措施 …………………………………………………………、 8 6、1 审查箱梁架设安全专项方案 …………………………………… 8 6、2 具体实施过程中得控制方法 ………………………………………、 8 6、2、1 一般规定 ………………………………………………………… 8 6、2、2 作业前 ……………………………………………………………、 10 6、2、3 作业中 …………………………………………………………… 10 6、2、4 作业后 ………………………………………………………… 12 一、编制依据1. 杭长铁路客运专线(浙江段)监理二标监理规划。2. 通桥(2025)2322A-Ⅱ、(2025)2322A-Ⅴ、(2025)8388 施工图及设计说明。3. 《客运专线预应力混凝土预制梁暂行技术条件》。4. 国家现行及部颁标准、法律规范及规定。5. 萧山制梁场架梁实施性施工组织设计方案。6. 杭长铁路客运专线施图桥参 08《铁路简支梁桥球型钢支座安装图TJQZ...
